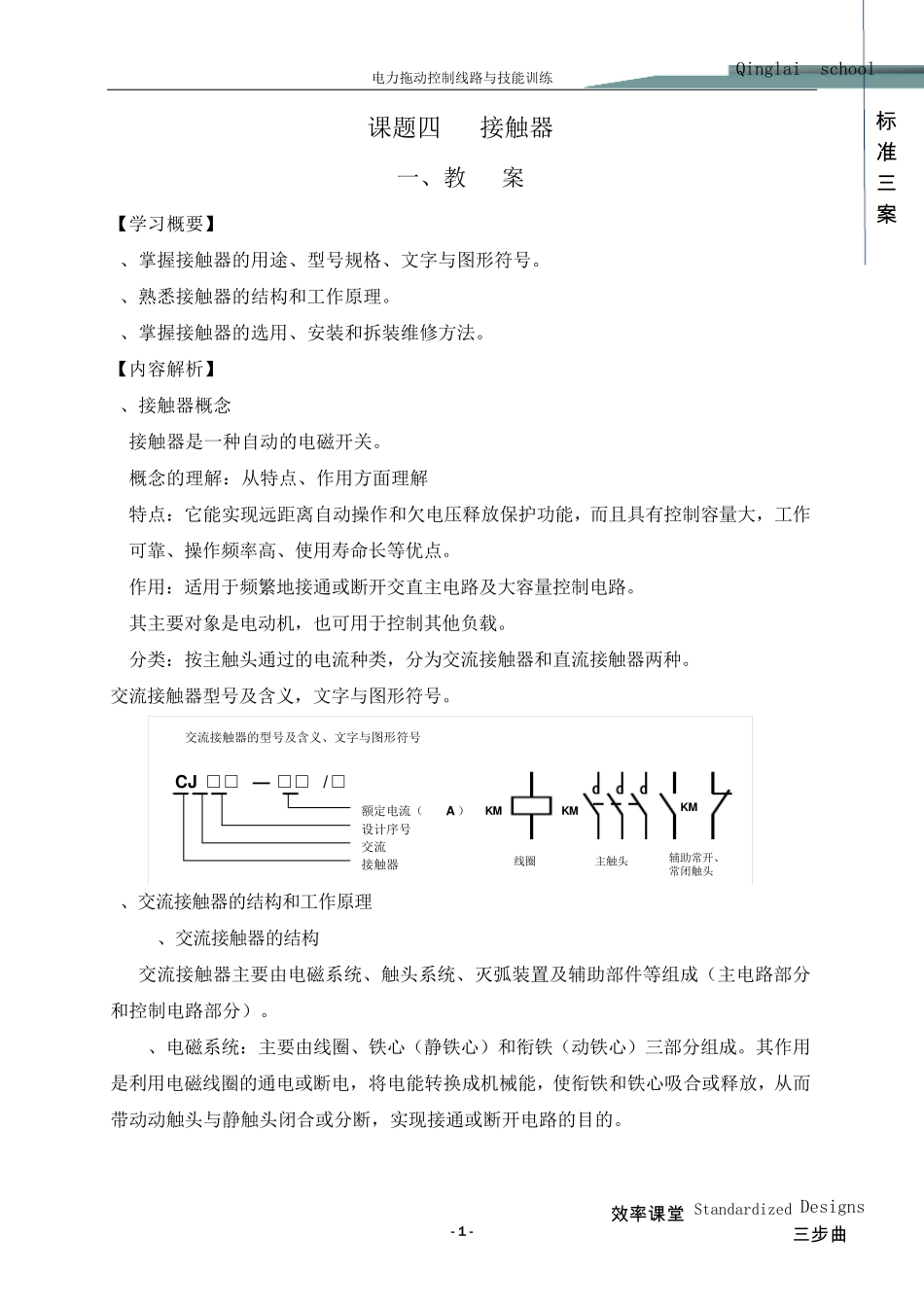

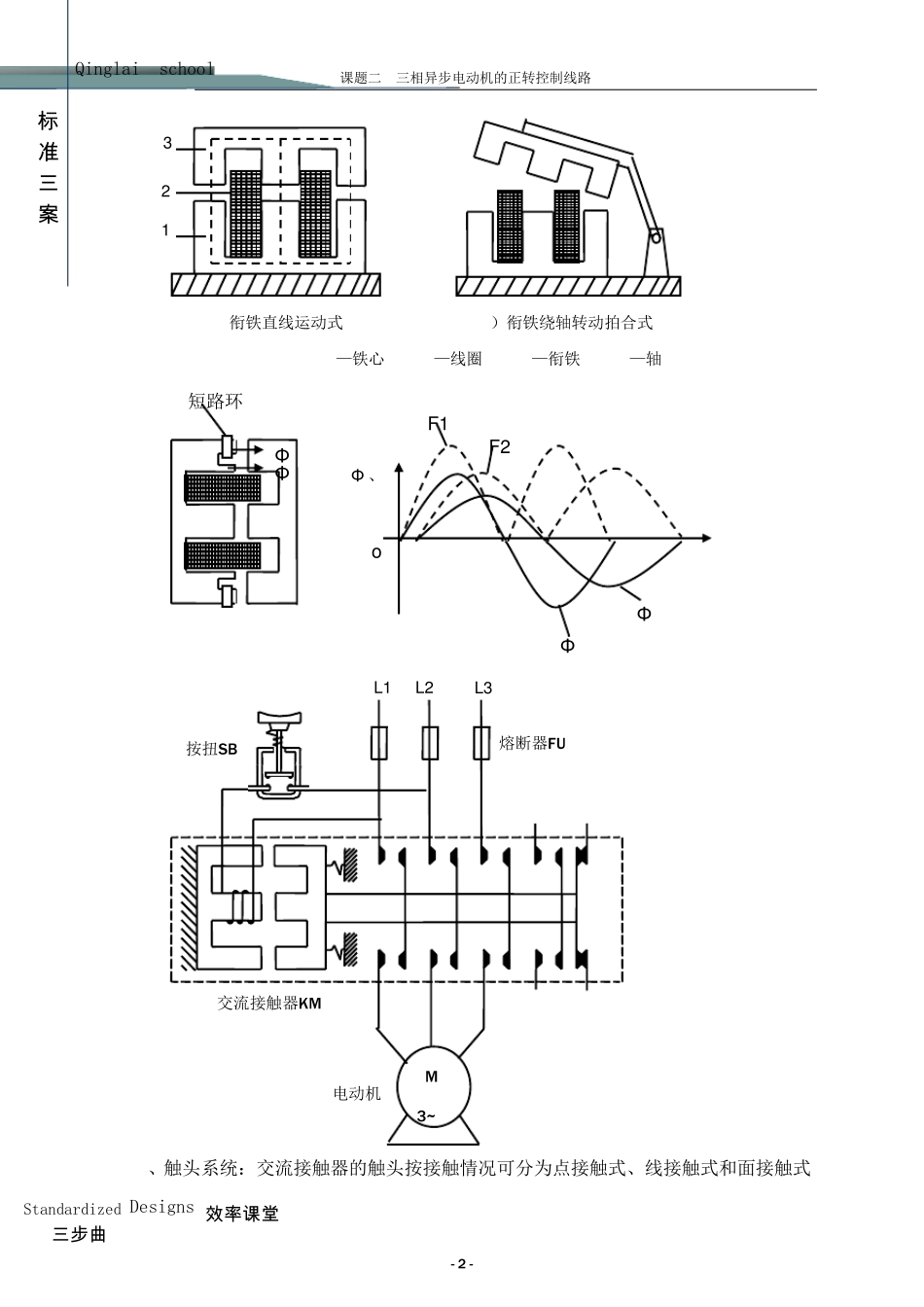

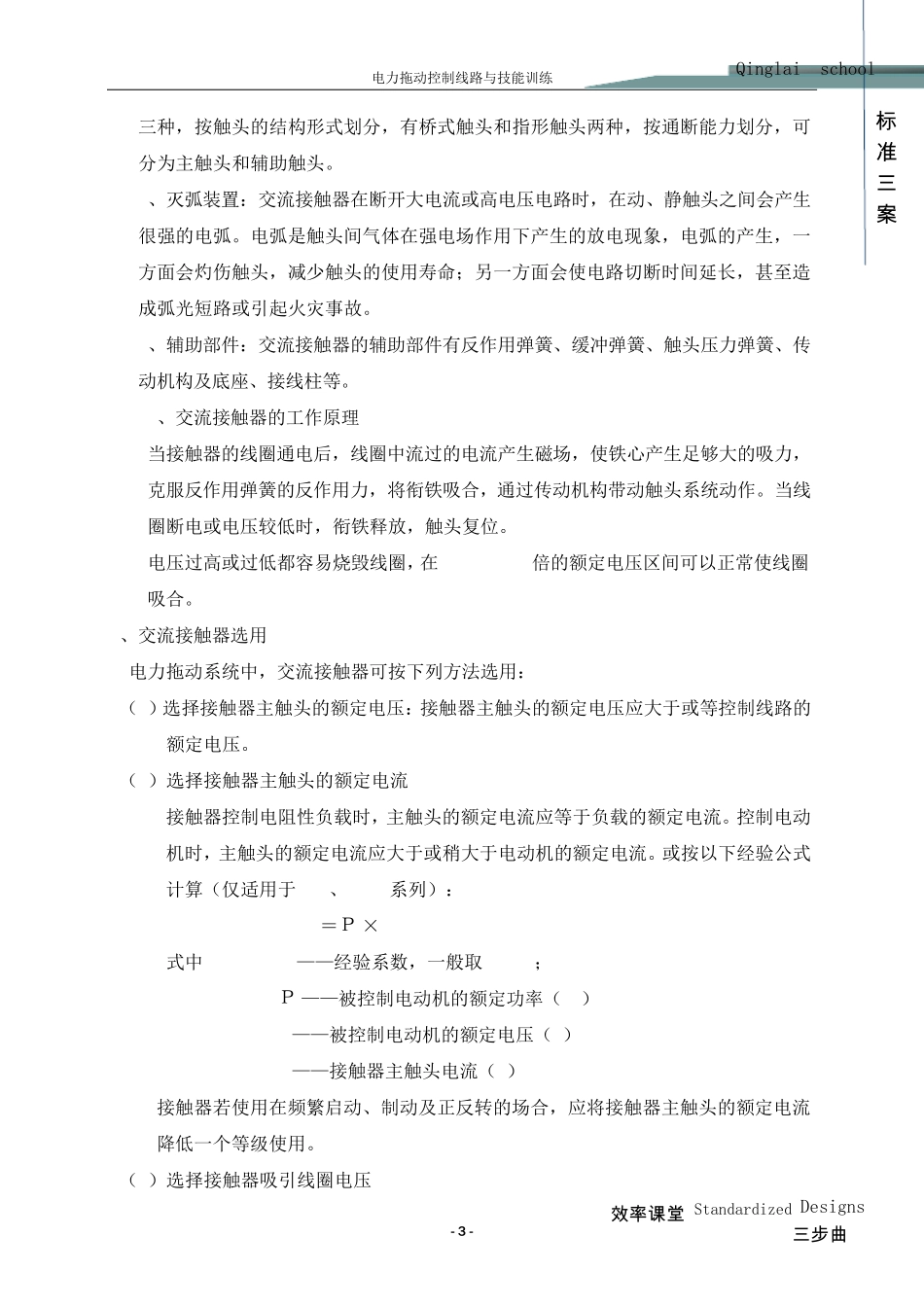

电力拖动控制线路与技能训练 - 1 - 效 率 课 堂 标准三案 Qinglai school 三步曲 Standardized Designs 课题四 接触器 一、教 案 【学习概要】 1、掌握接触器的用途、型号规格、文字与图形符号。 2、熟悉接触器的结构和工作原理。 3、掌握接触器的选用、安装和拆装维修方法。 【内容解析】 1、接触器概念 接触器是一种自动的电磁开关。 概念的理解：从特点、作用方面理解 特点：它能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大，工作可靠、操作频率高、使用寿命长等优点。 作用：适用于频繁地接通或断开交直主电路及大容量控制电路。 其主要对象是电动机，也可用于控制其他负载。 分类：按主触头通过的电流种类，分为交流接触器和直流接触器两种。 交流接触器型号及含义，文字与图形符号。 交流接触器的型号及含义、文字与图形符号CJ □□ — □□ /□接触器交流设计序号额定电流（A ）线圈主触头 辅助常开、常闭触头KMKMKM 2、交流接触器的结构和工作原理 2.1、交流接触器的结构 交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成（主电路部分和控制电路部分）。 A、电磁系统：主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。其作用是利用电磁线圈的通电或断电，将电能转换成机械能，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。 课题二 三相异步电动机的正转控制线路 - 2 - 标准三案 Qinglai school Standardized Designs 效率课堂 三步曲 a)衔铁直线运动式 b）衔铁绕轴转动拍合式 1—铁心 2—线圈 3—衔铁 4—轴 B、触头系统：交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式短路环 Φ 、F o F1 F2 Φ 2 Φ 1 Φ 2 Φ 1 熔断器FU 交流接触器KM 按扭SB M 3~ 电动机 3 2 1 L1 L2 L3 电力拖动控制线路与技能训练 - 3 - 效 率 课 堂 标准三案 Qinglai school 三步曲 Standardized Designs 三种，按触头的结构形式划分，有桥式触头和指形触头两种，按通断能力划分，可分为主触头和辅助触头。 C、灭弧装置：交流接触器在断开大电流或高电压电路时，在动、静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象，电弧的产生，一方面会灼伤触头，减少触头的使用寿命；另一方面会使电路切断时间延长，甚至造成弧光短路或...
