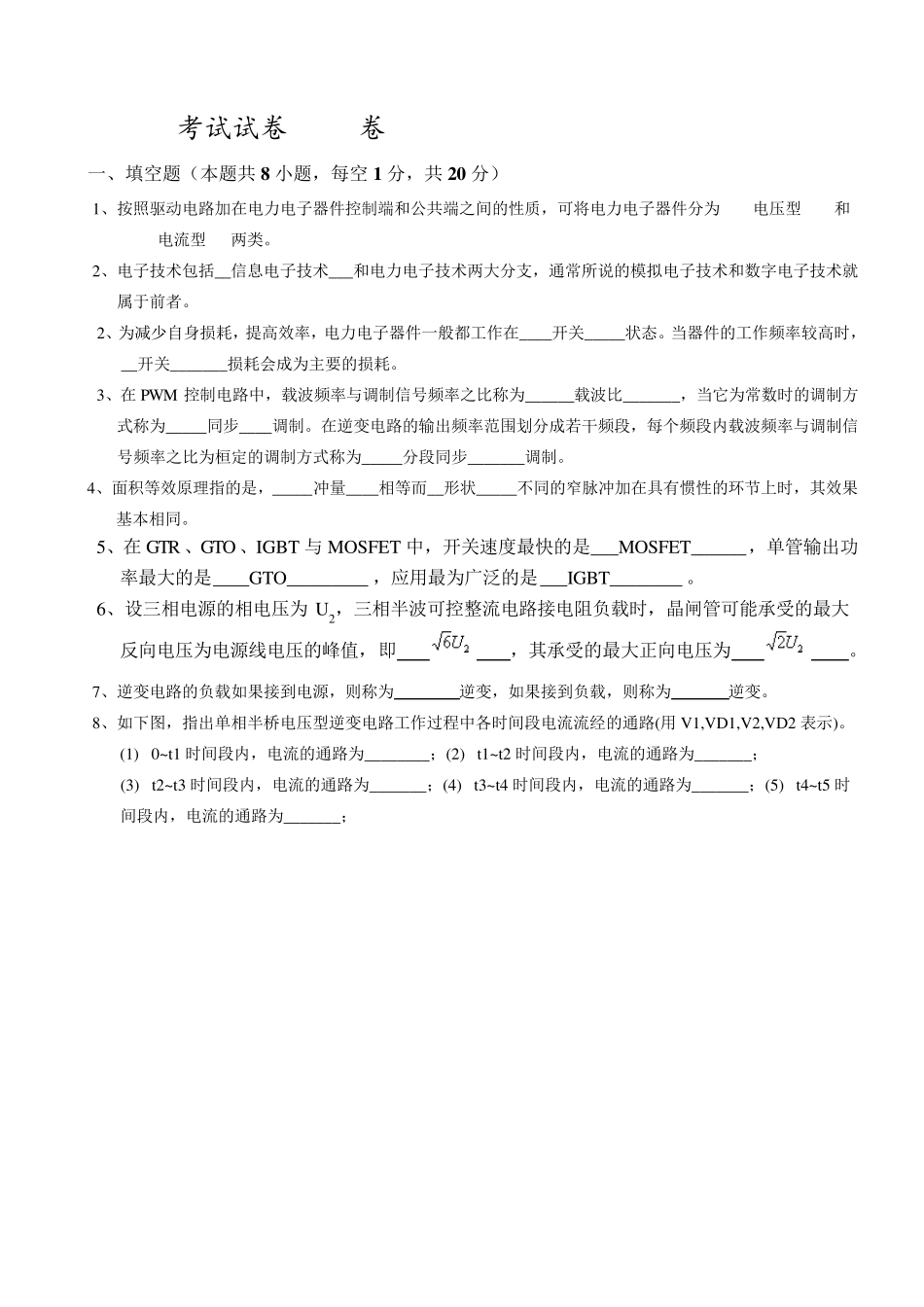

考试试卷( 1 )卷 一、填空题(本题共 8 小题,每空 1 分,共 2 0 分) 1、按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为____电压型____和_____电流型___两类。 2、电子技术包括__信息电子技术___和电力电子技术两大分支,通常所说的模拟电子技术和数字电子技术就属于前者。 2、为减少自身损耗,提高效率,电力电子器件一般都工作在____开关_____状态。当器件的工作频率较高时,__开关_______损耗会成为主要的损耗。 3、在 PWM 控制电路中,载波频率与调制信号频率之比称为______载波比_______,当它为常数时的调制方式称为_____同步____调制。在逆变电路的输出频率范围划分成若干频段,每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。 4、面积等效原理指的是,_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。 5、在 GTR 、GTO 、IGBT 与 MOSFET 中,开关速度最快的是___MOSFET______,单管输出功率最大的是____GTO_________ ,应用最为广泛的是___IGBT________ 。 6、设三相电源的相电压为 U2,三相半波可控整流电路接电阻负载时,晶闸管可能承受的最大反向电压为电源线电压的峰值,即 ,其承受的最大正向电压为 。 7、逆变电路的负载如果接到电源,则称为 逆变,如果接到负载,则称为 逆变。 8、如下图,指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用 V1,VD1,V2,VD2 表示)。 (1) 0~ t1 时间段内,电流的通路为________;(2) t1~ t2 时间段内,电流的通路为_______; (3) t2~ t3 时间段内,电流的通路为_______;(4) t3~ t4 时间段内,电流的通路为_______;(5) t4~ t5 时间段内,电流的通路为_______; 二、选择题(本题共 1 0 小题,前 4 题每题 2 分,其余每题 1 分,共 1 4 分) 1、单相桥式 PWM 逆变电路如下图,单极性调制工作时,在电压的正半周是( ) A、V1 与 V4 导通,V2 与 V3 关断 B、V1 常通,V2 常断,V3 与 V4 交替通断 C、V1 与 V4 关断,V2 与 V3 导通 D、V1 常断,V2 常通,V3 与 V4 交替通断 2、对于单相交流调压电路,下面说法错误的是( ) A、晶闸管的触发角大于电路的功率因素角时,晶 闸管的导通角小于 180 度 B、晶闸管的触发角小于电路的功率因素角时,必须加宽脉冲或脉冲列触...
