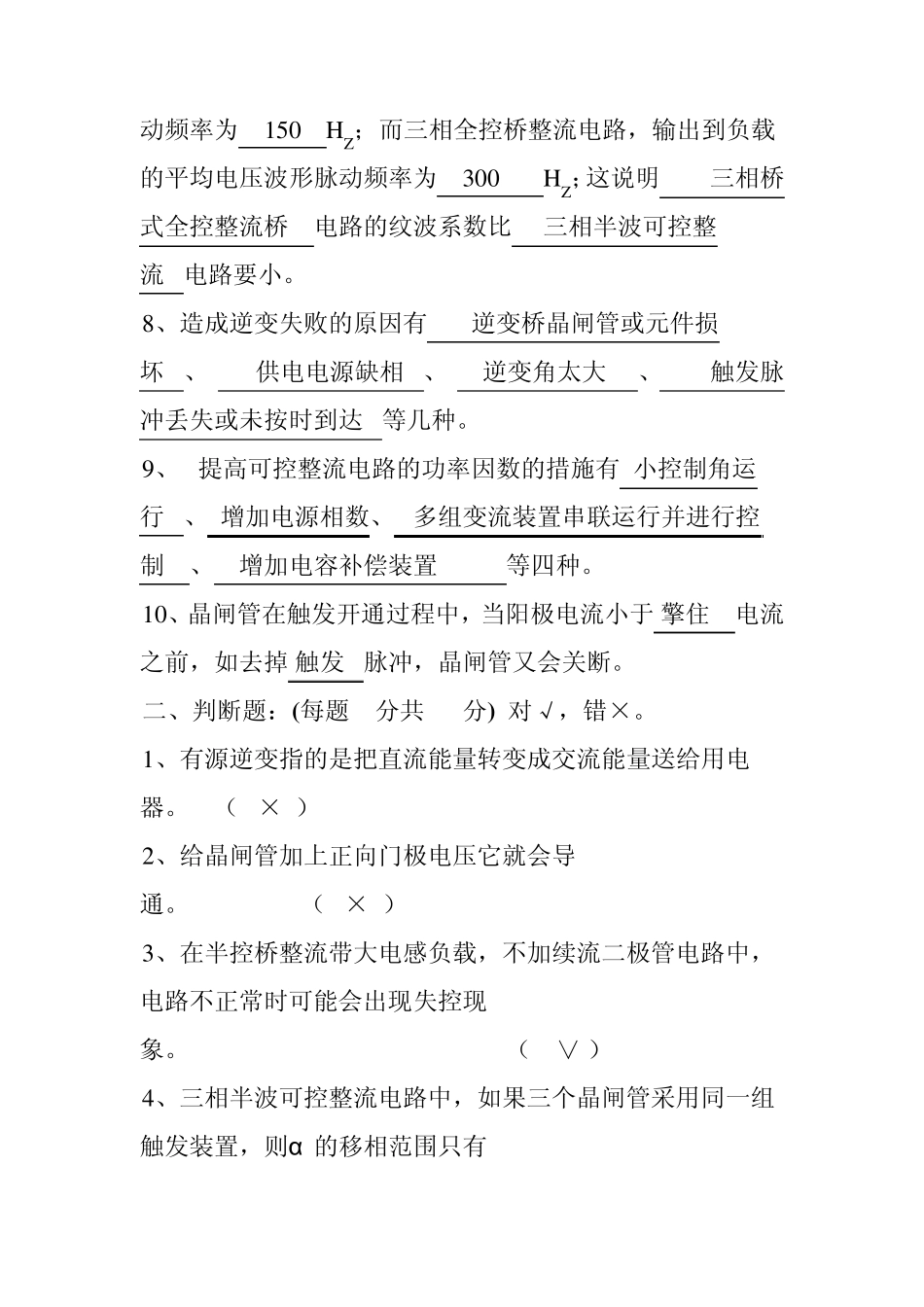

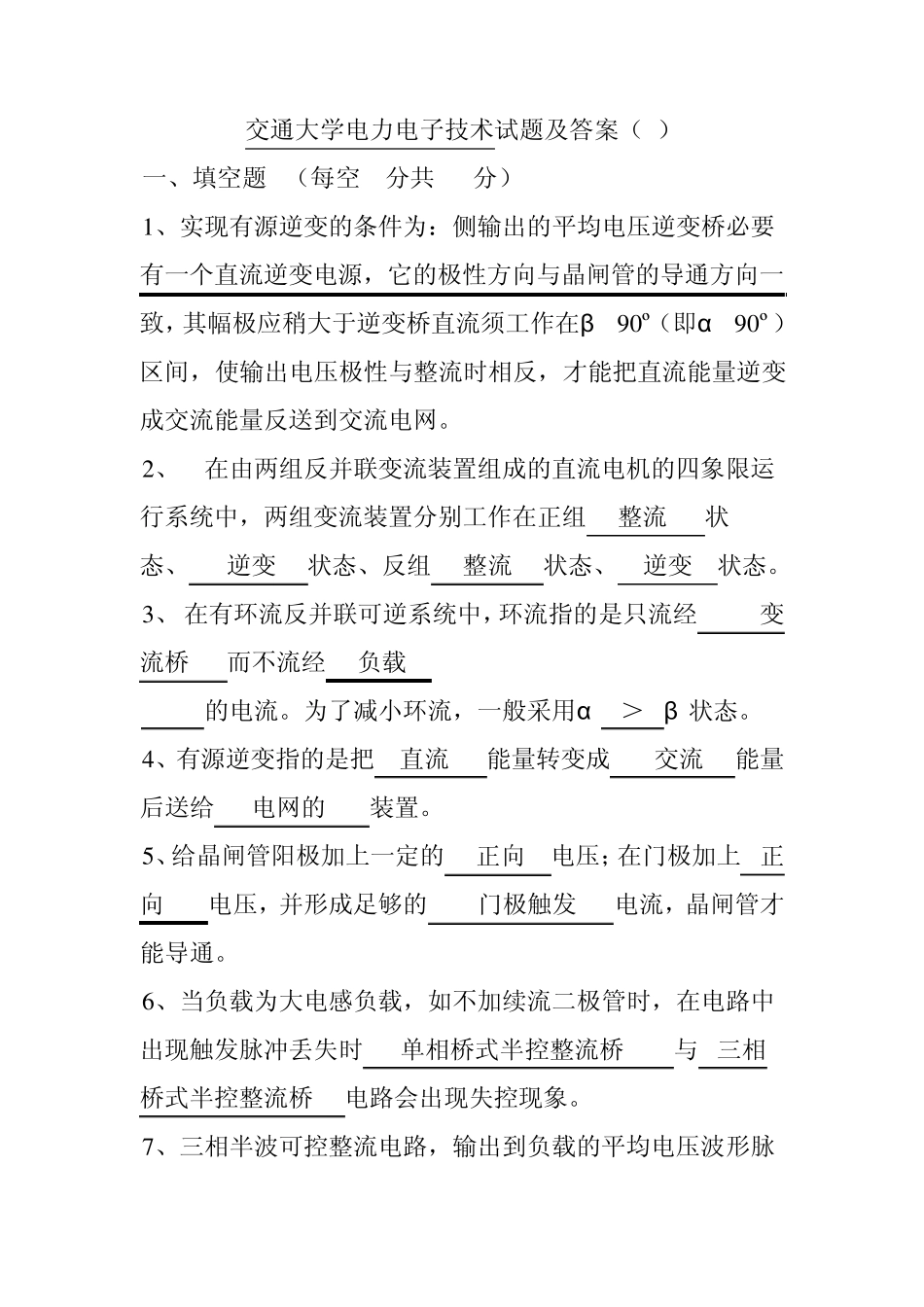

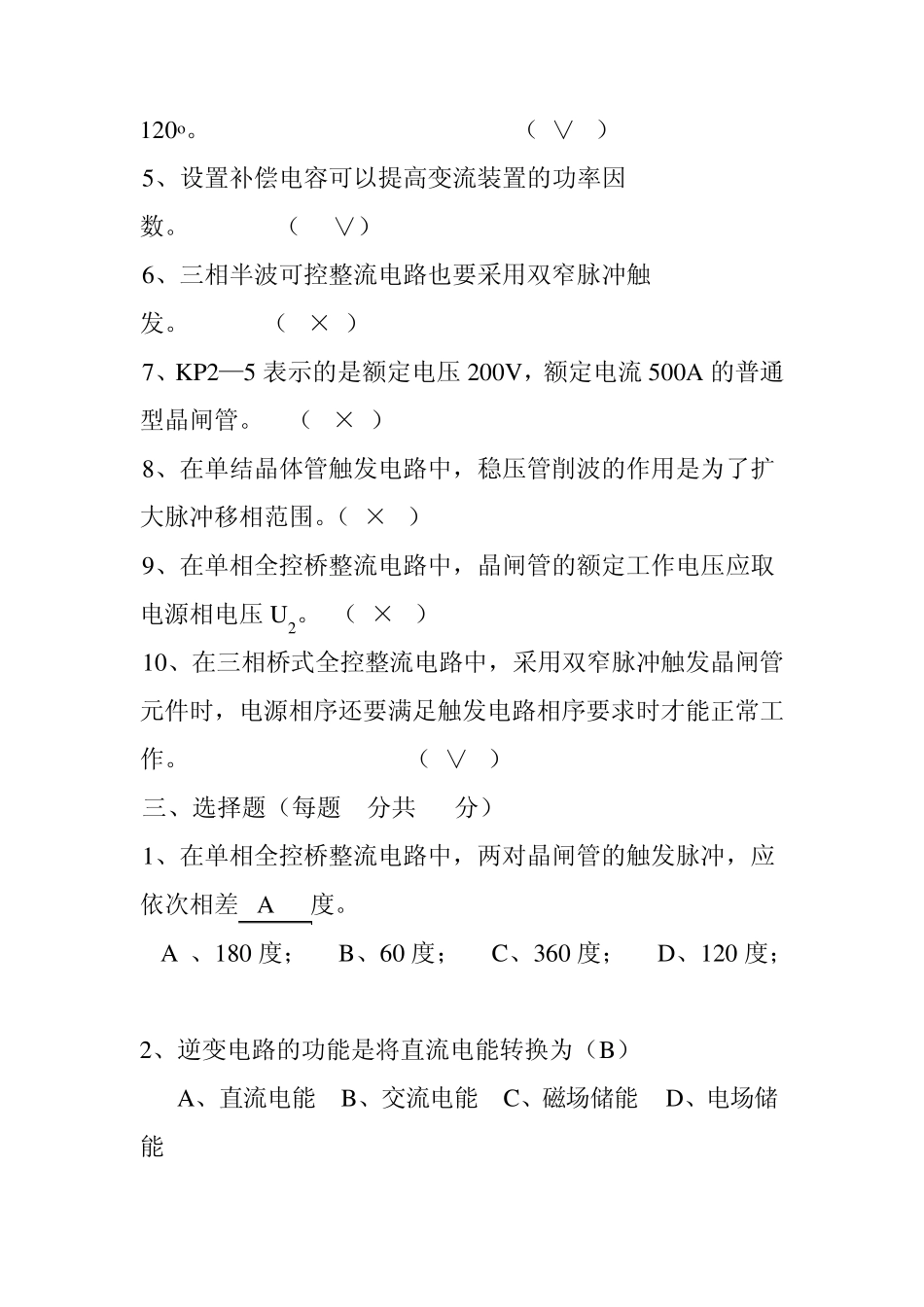

交通大学电力电子技术试题及答案（C） 一、填空题 （每空1分共30分） 1 、实现有源逆变的条件为：侧输出的平均电压逆变桥必要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流须工作在β <9 0 º（即 α >9 0 º）区 间 ，使 输出电压极性与整 流时 相 反 ，才 能 把 直流能 量 逆变成 交流能 量 反 送 到 交流电网 。 2 、 在由 两 组 反 并 联 变流装 置 组 成 的直流电机 的四 象 限 运行 系 统 中 ，两 组 变流装 置 分别 工作在正 组 整 流 状态 、 逆变 状 态 、反 组 整 流 状 态 、 逆变 状 态 。 3 、 在有环 流反 并 联 可 逆系 统 中 ，环 流指 的是 只 流经 变流桥 而 不 流经 负 载 的电流。 为了 减 小 环 流，一般 采 用 α ＞ β 状 态 。 4 、有源逆变指 的是 把 直流 能 量 转 变成 交流 能 量后 送 给 电网 的 装 置 。 5 、给 晶闸管阳 极加 上 一定的 正 向 电压；在门极加 上 正向 电压，并 形成 足够的 门极触发 电流，晶闸管才能 导通。 6 、当负 载 为大电感负 载 ，如不 加 续流二极管时 ，在电路中出现触发脉冲丢失时 单相 桥式半控整 流桥 与 三相桥式半控整 流桥 电路会出现失控现象 。 7 、三相 半波可 控整 流电路，输出到 负 载 的平均电压波形脉动频率为 150 HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为 300 HZ；这说明 三相桥式全控整流桥 电路的纹波系数比 三相半波可控整流 电路要小。 8、造成逆变失败的原因有 逆变桥晶闸管或元件损坏 、 供电电源缺相 、 逆变角太大 、 触发脉冲丢失或未按时到达 等几种。 9、 提高可控整流电路的功率因数的措施有 小控制角运行 、 增加电源相数、 多组变流装置串联运行并进行控制 、 增加电容补偿装置 等四种。 10、晶闸管在触发开通过程中，当阳极电流小于 擎住 电流之前，如去掉 触发 脉冲，晶闸管又会关断。 二、判断题：(每题 1分共 10分) 对√，错×。 1、有源逆变指的是把直流能量转变成交流能量送给用电器。 （ × ） 2、给晶闸管加上正向门极电压它就会导通。 （ × ） 3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。 （ ∨ ） 4...
