电力电子技术作业

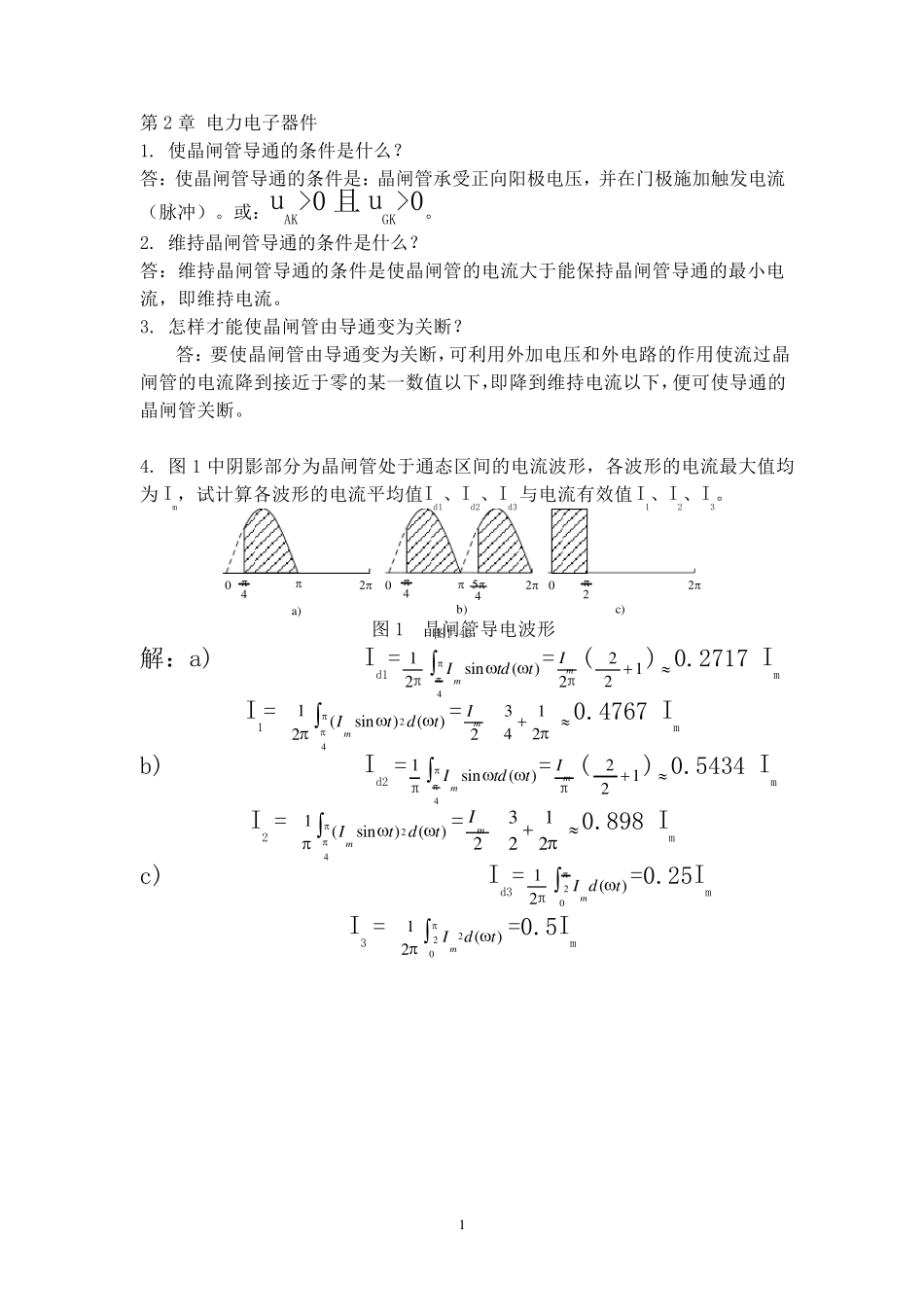

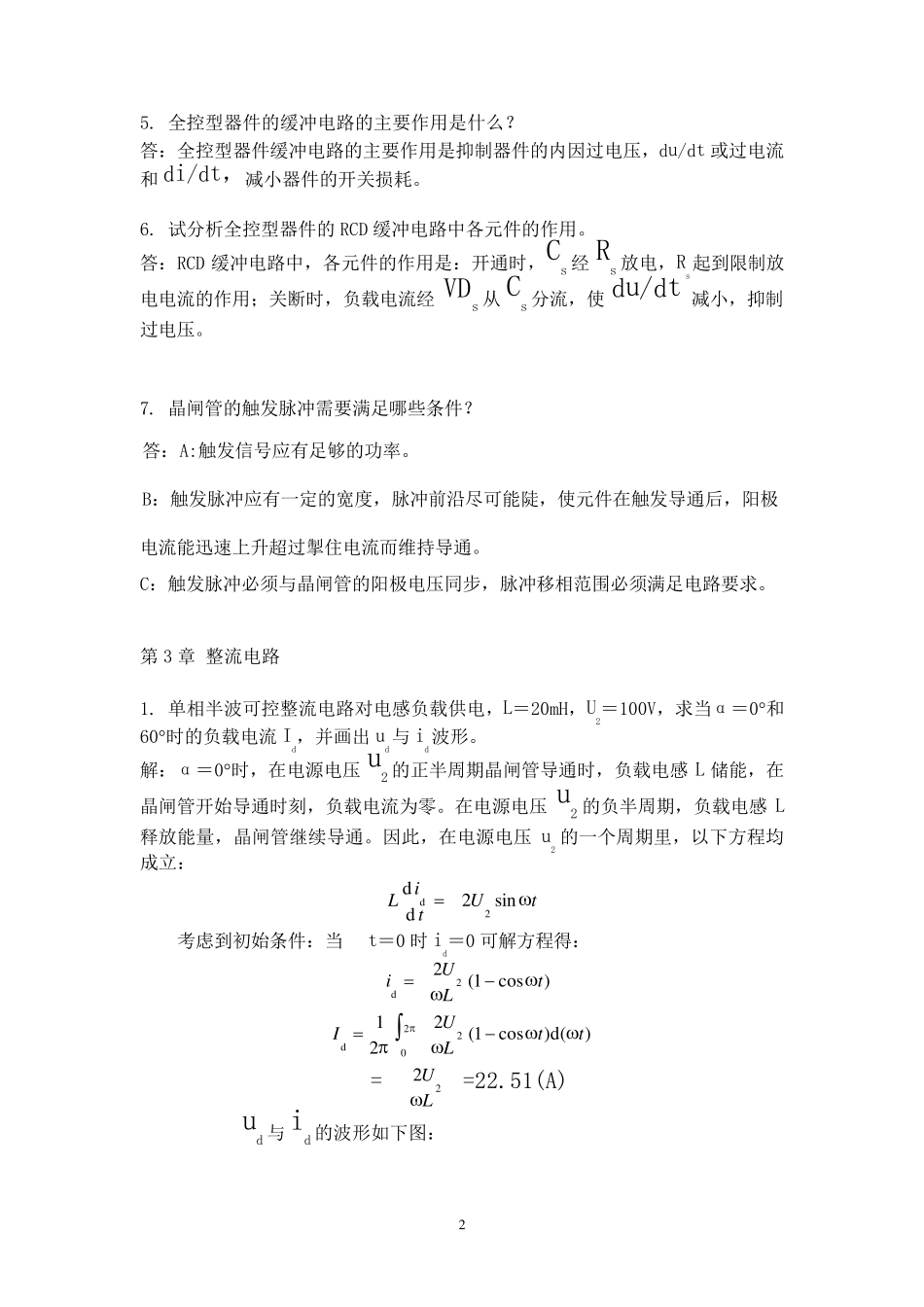

1 第2 章 电力电子器件 1. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0 且uGK>0。 2. 维持晶闸管导通的条件是什么？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 3. 怎样才能使晶闸管由导通变为关断？ 答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 4. 图1 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。 0022244254a)b)c)图1-430 图1 晶闸管导电波形 解：a) Id1=π21 4)(sinttdIm=π2mI (122  ) 0.2717 Im I1=42)()sin(21tdtIm=2mI2143 0.4767 Im b) Id2 =π1 4)(sinttdIm=πmI (122  ) 0.5434 Im I2 =42)()sin(1tdtIm=2mI2123 0.898 Im c) Id3=π21  20)(tdIm=0.25Im I3 = 202)(21tdIm=0.5Im 2 5. 全控型器件的缓冲电路的主要作用是什么？ 答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，du/dt 或过电流和di/dt，减小器件的开关损耗。 6. 试分析全控型器件的RCD 缓冲电路中各元件的作用。 答：RCD 缓冲电路中，各元件的作用是：开通时，Cs 经Rs 放电，Rs起到限制放电电流的作用；关断时，负载电流经VDs 从Cs 分流，使du/dt 减小，抑制过电压。 7. 晶闸管的触发脉冲需要满足哪些条件？ 答：A:触发信号应有足够的功率。 B：触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。 C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。 第3 章 整流电路 1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0和60时的负载电流Id，并画出 ud与id波形。 解：α＝0时，在电源电压u2 的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。在电源电压u2 的负半周期，负载电感L释放能量，晶闸管继续导通。因此，在电源电压u2 的一个周期里，以下方程均成立： tUtiLsin2dd2d  考虑到初始条...
