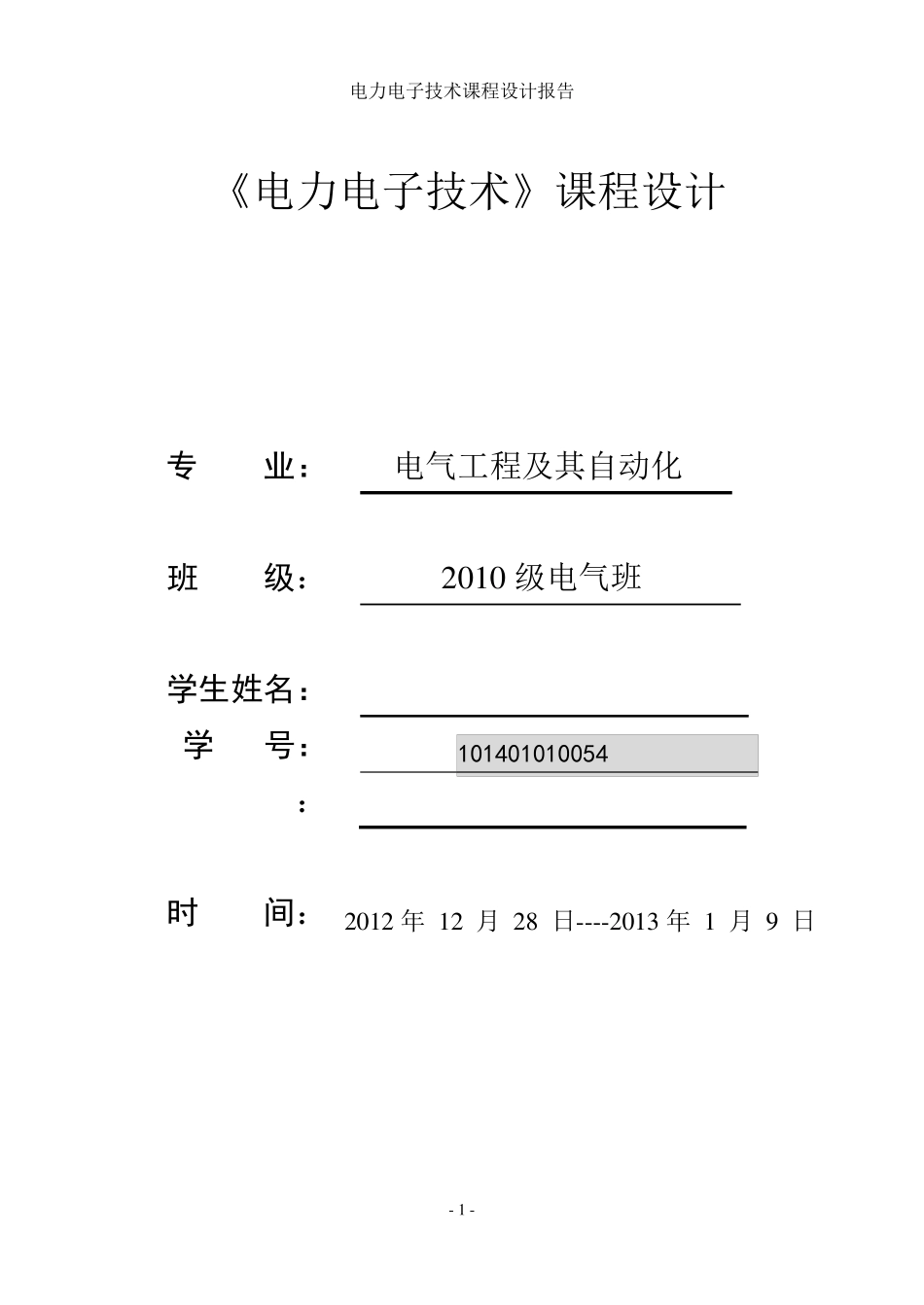

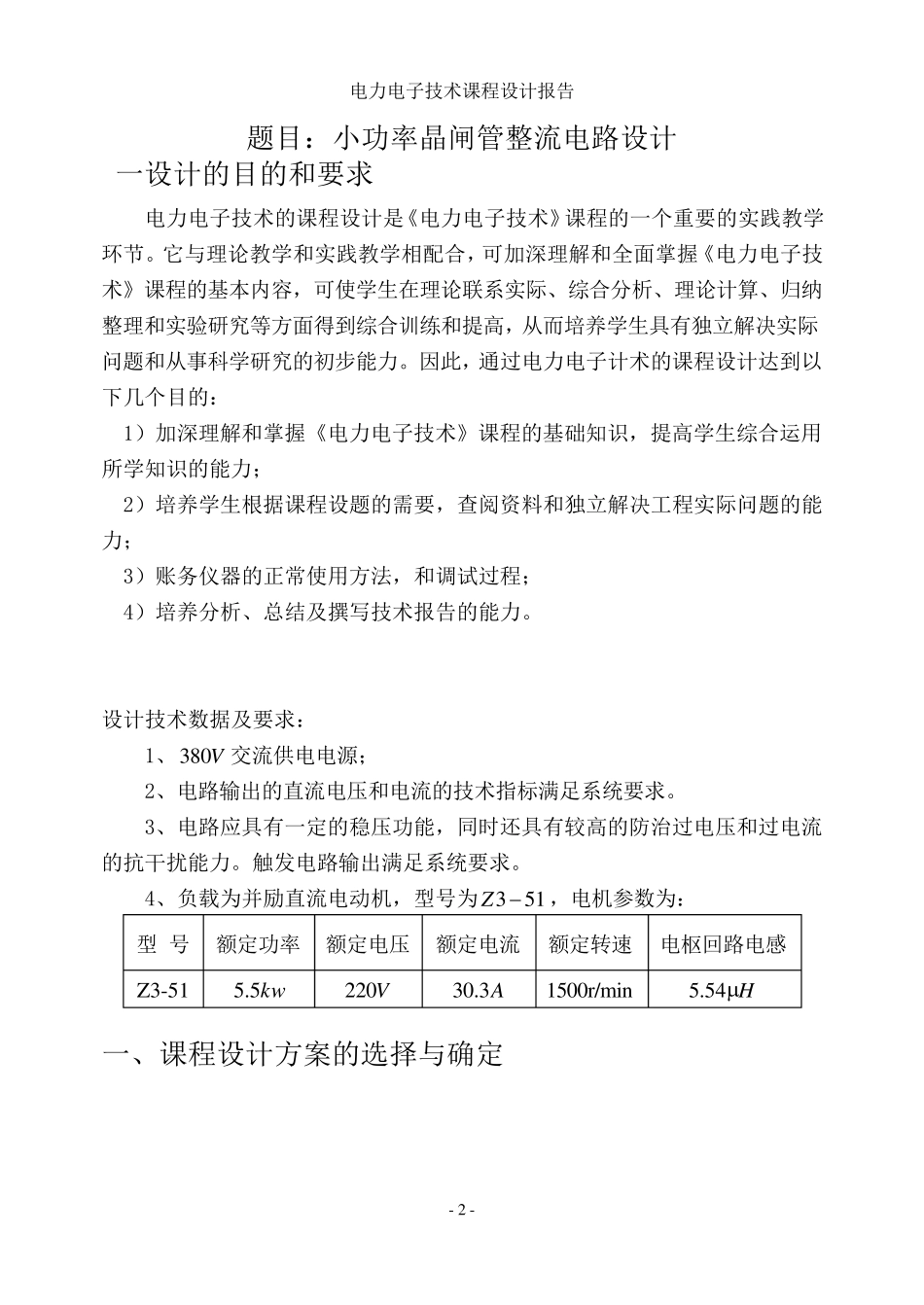

电力电子技术课程设计报告 - 1 - 《电力电子技术》课程设计 专 业： 电气工程及其自动化 班 级： 2 0 1 0 级电气班 学生姓名： * * * 学 号： 101401010054 ****： * * 时 间： 2 0 1 2 年 1 2 月 2 8 日----2 0 1 3 年 1 月 9 日 电力电子技术课程设计报告 - 2 - 题目：小功率晶闸管整流电路设计 一设计的目的和要求 电力电子技术的课程设计是《电力电子技术》课程的一个重要的实践教学环节。它与理论教学和实践教学相配合，可加深理解和全面掌握《电力电子技术》课程的基本内容，可使学生在理论联系实际、综合分析、理论计算、归纳整理和实验研究等方面得到综合训练和提高，从而培养学生具有独立解决实际问题和从事科学研究的初步能力。因此，通过电力电子计术的课程设计达到以下几个目的： 1）加深理解和掌握《电力电子技术》课程的基础知识，提高学生综合运用所学知识的能力； 2）培养学生根据课程设题的需要，查阅资料和独立解决工程实际问题的能力； 3）账务仪器的正常使用方法，和调试过程； 4）培养分析、总结及撰写技术报告的能力。 设计技术数据及要求： 1、V380交流供电电源； 2、电路输出的直流电压和电流的技术指标满足系统要求。 3、电路应具有一定的稳压功能，同时还具有较高的防治过电压和过电流的抗干 扰 能力。触 发 电路输出满足系统要求。 4、负 载 为 并 励 直流电动 机 ，型 号 为513Z，电机 参 数为 ： 型 号 额 定功率 额 定电压 额 定电流 额 定转 速 电枢 回 路电感 Z3-51 kw5.5 V220 A3.30 1500r/min H54.5 一、课程设计方案 的选 择 与确 定 电力电子技术课程设计报告 - 3 - 1 .系统总设计框图 2.整流电路 方案一：单相半波整流电路 特点及优缺点： 对于晶闸管整流装置在整流器功率较小时，用单相整流电路。在单相电路中，半波电路比全波电路脉动成分高，滤波没有全波电路容易。双半波整流电路由于使用的整流器件少，在电压不高的小功率电路中也可被采用。 方案二：单相桥式全控整流电路 电源 触发电路 整流电路 负载电路 保护电路 电力电子技术课程设计报告 - 4 - 特点及优缺点： 此电路对每个导电回路进行控制，与单相桥式半控整流电路相比，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。变压器二次绕组中，正负两个半周电流方向相反且波...
