电力电容器检修规程

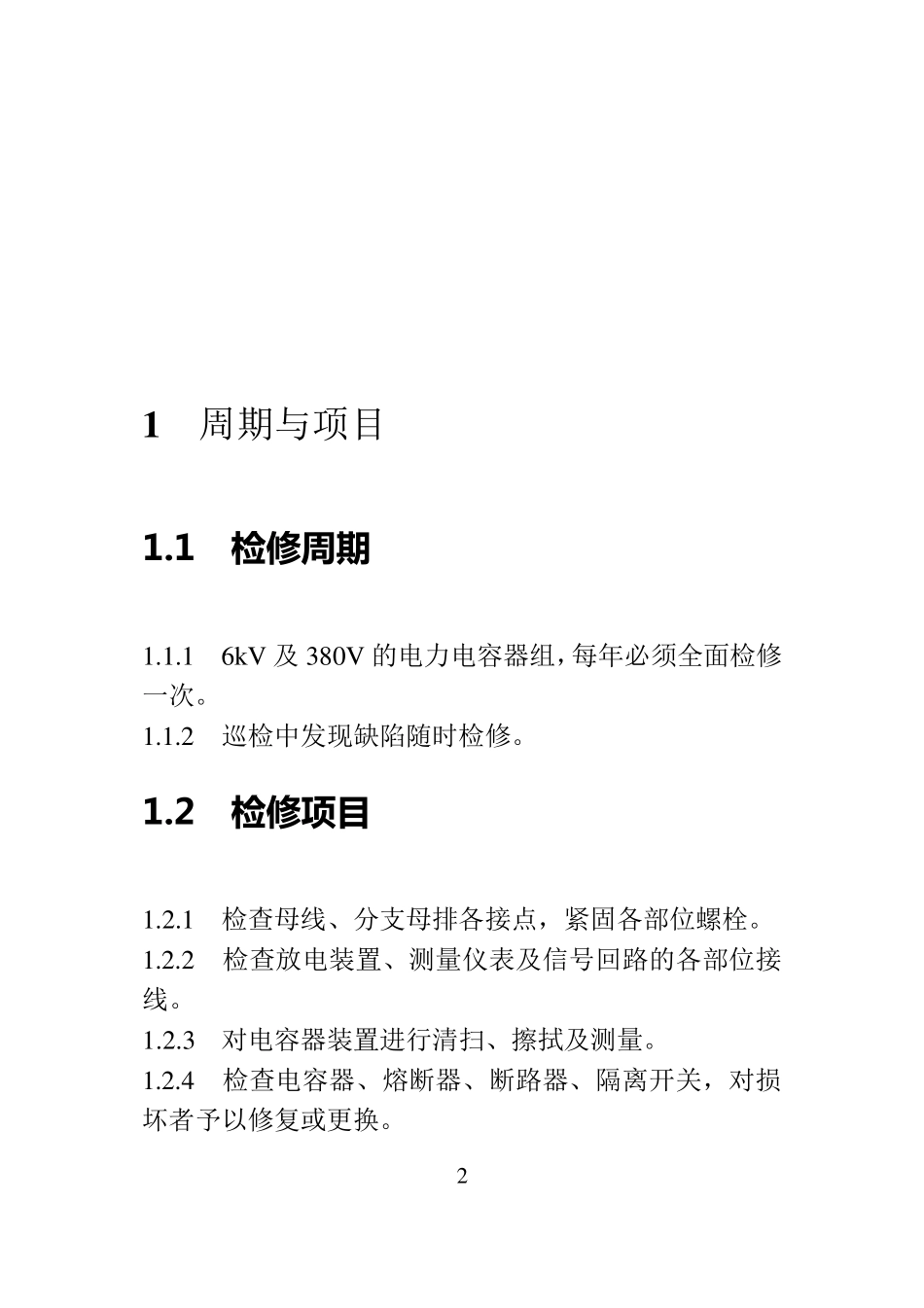

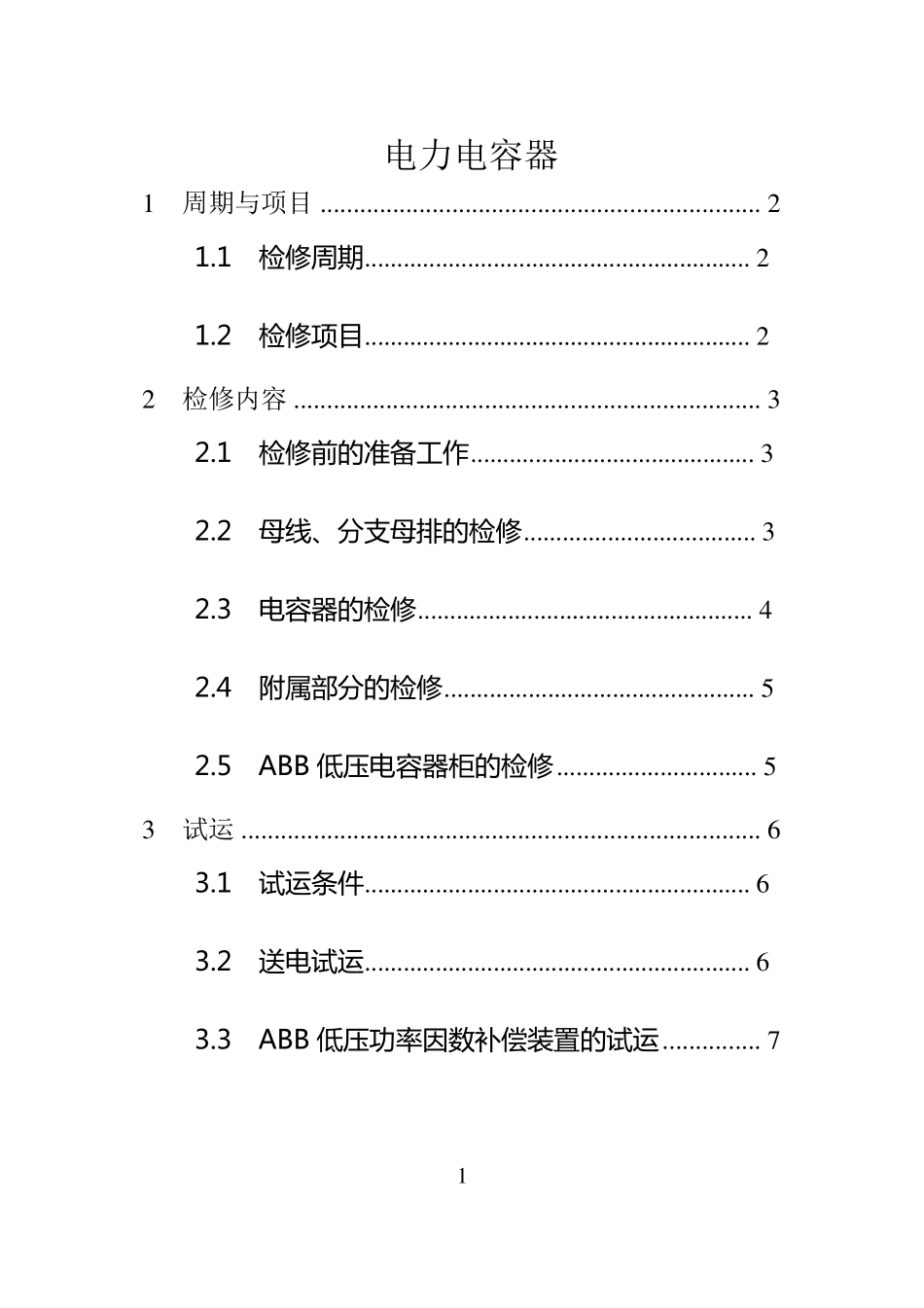

1 电力电容器 1 周期与项目 ................................................................... 2 1.1 检 修 周 期 ............................................................ 2 1.2 检 修 项 目 ............................................................ 2 2 检修内容 ....................................................................... 3 2.1 检 修 前 的 准 备 工 作 ............................................ 3 2.2 母 线 、分支母 排的 检 修 .................................... 3 2.3 电容器的 检 修 .................................................... 4 2.4 附属部分的 检 修 ................................................ 5 2.5 ABB 低压电容器柜的 检 修 ............................... 5 3 试运 ............................................................................... 6 3.1 试运条件 ............................................................ 6 3.2 送电试运 ............................................................ 6 3.3 ABB 低压功率因数补偿装置的 试运 ............... 7 2 1 周期与项目 1.1 检 修周期 1.1.1 6kV 及380V 的电力电容器组，每年必须全面检修一次。 1.1.2 巡检中发现缺陷随时检修。 1.2 检 修项目 1.2.1 检查母线、分支母排各接点，紧固各部位螺栓。 1.2.2 检查放电装置、测量仪表及信号回路的各部位接线。 1.2.3 对电容器装置进行清扫、擦拭及测量。 1.2.4 检查电容器、熔断器、断路器、隔离开关，对损坏者予以修复或更换。 3 1.2.5 检查继电保护的整定值和动作情况。 1.2.6 检查、调试低压功率因数自动补偿装置。 2 检修内容 2.1 检 修 前 的 准 备 工 作 2.1.1 查看运行记录，历次检修记录，设备缺陷记录等有关资料。 2.1.2 在检修前必须先办理工作票，电容器必须通过本柜电压互感器或放电电阻放电10 分钟，用万用表测量电容器电压在６V 以下。 2.1.3 用摇表摇测母线之间和母线对地的绝缘电阻，并做好记录，然后装设接地线，使三相短路接地。 2.2 母 线 、分支母 排的 检 修 母线及分支母排的检修按《电气设备检修规程》6-35kV 配电装置篇第 2.2 条执行。 4 2.3 电 容 器 的 检 修 2...
