电力电缆允许载流量_电力电缆安装注意事项VIP专享

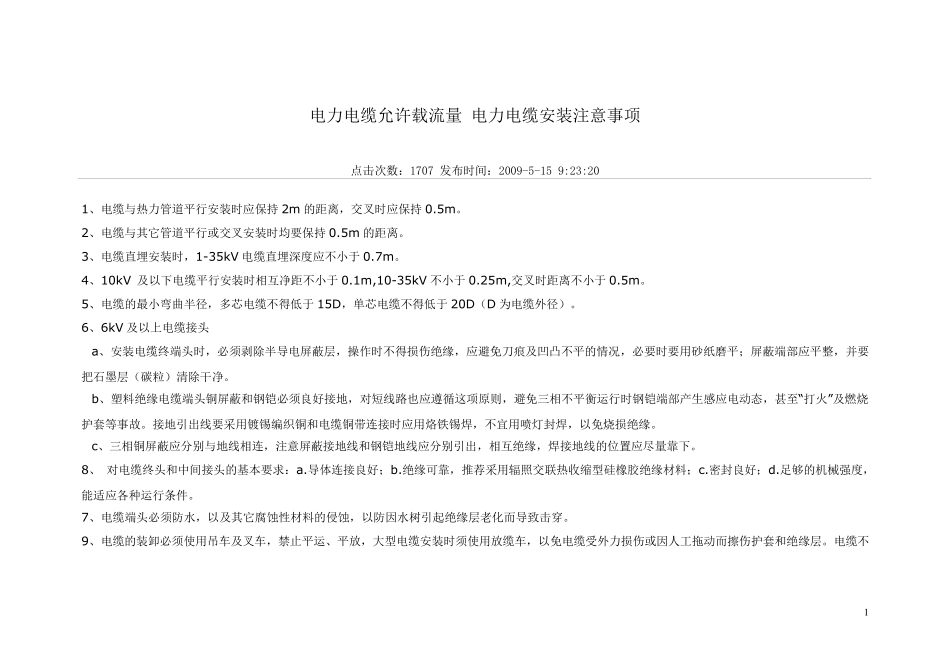

1 电力电缆允许载流量 电力电缆安装注意事项 点击次数：1707 发布时间：2009-5-15 9:23:20 1、电缆与热力管道平行安装时应保持 2m 的距离，交叉时应保持 0.5m。 2、电缆与其它管道平行或交叉安装时均要保持 0.5m 的距离。 3、电缆直埋安装时，1-35kV 电缆直埋深度应不小于 0.7m。 4、10kV 及以下电缆平行安装时相互净距不小于 0.1m,10-35kV 不小于 0.25m,交叉时距离不小于 0.5m。 5、电缆的最小弯曲半径，多芯电缆不得低于 15D，单芯电缆不得低于 20D（D 为电缆外径）。 6、6kV 及以上电缆接头 a、安装电缆终端头时，必须剥除半导电屏蔽层，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层（碳粒）清除干净。 b、塑料绝缘电缆端头铜屏蔽和钢铠必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动态，甚至“打火”及燃烧护套等事故。接地引出线要采用镀锡编织铜和电缆铜带连接时应用烙 铁 锡焊 ，不宜 用喷 灯 封 焊 ，以免烧损绝缘。 c、三相铜屏蔽应分 别 与地线相连，注意屏蔽接地线和钢铠地线应分 别 引出，相互绝缘，焊 接地线的位 置 应尽 量靠 下。 8、 对电缆终头和中 间接头的基 本 要求 ：a.导体 连接良好；b.绝缘可 靠 ，推 荐 采用辐 照 交联 热收 缩 型 硅 橡 胶 绝缘材 料；c.密 封 良好；d.足 够 的机 械 强 度，能 适 应各 种 运行条 件 。 7、电缆端头必须防 水 ，以及其它腐 蚀 性 材 料的侵 蚀 ，以防 因 水 树 引起 绝缘层老 化 而 导致 击穿 。 9、电缆的装卸 必须使 用吊 车 及叉车 ，禁 止 平运、平放 ，大 型 电缆安装时须使 用放 缆车 ，以免电缆受 外力损伤或因 人 工 拖 动而 擦 伤护套和绝缘层。电缆不 2 装盘，严禁用人力手拉，使导体弯曲损坏绝缘层产生短路。 10、电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。 注意：电线电缆安装应由熟悉电线电缆性能的安装人员或专职权技术人员担任，如仍有不清事项，请及时向相关技术部门或我公司技术部咨询。 声明，以下载流量来自互联网仅供参考，其他不做说明。 0.6/1KV 铜芯聚氯乙烯绝缘电力电缆在空气中敷设长期连续负荷条件下允许载流量 截面 （mm2） 长期连续负荷允许载流量（A） 无铠装 铠装 单芯 ...
