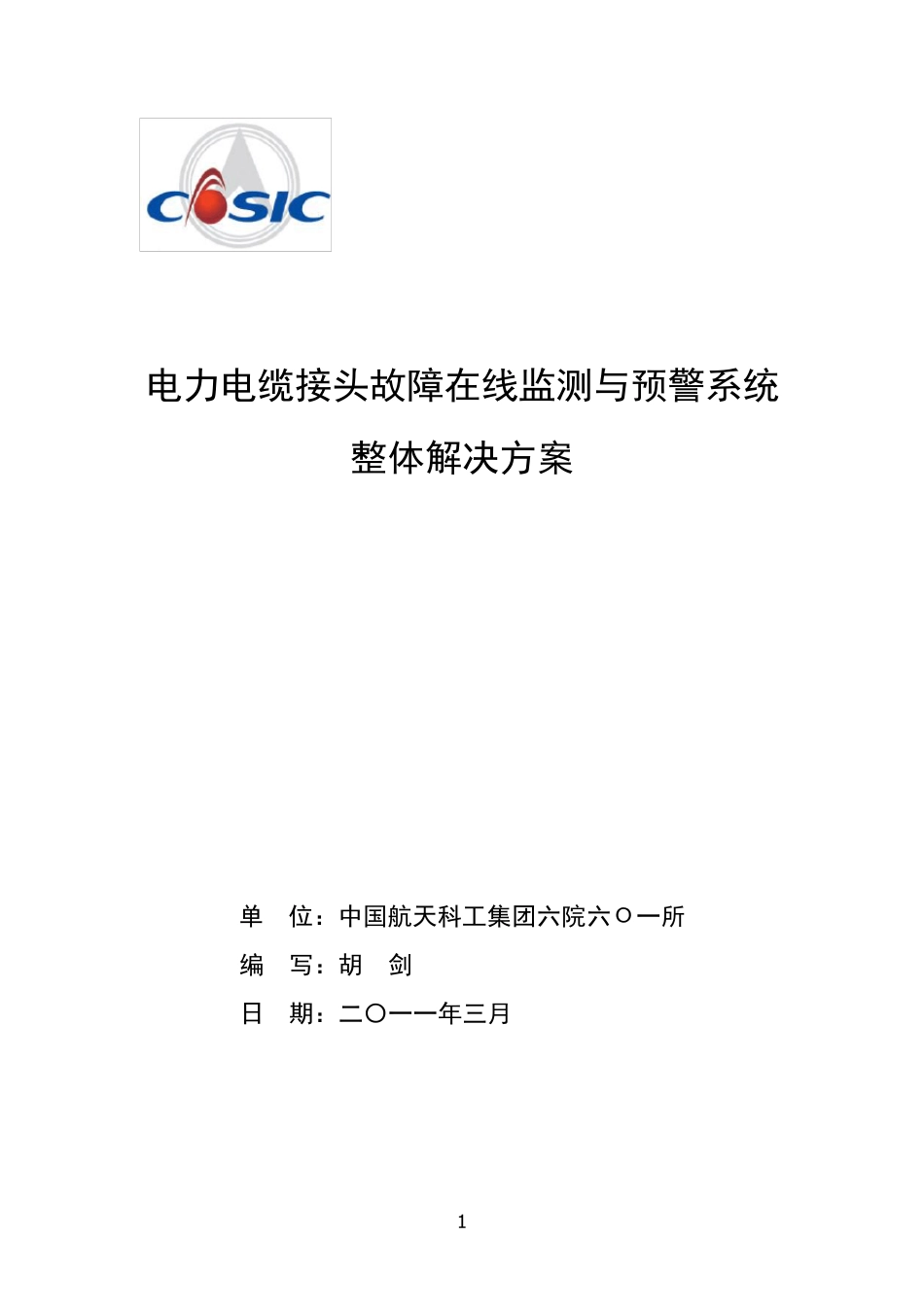

电力电缆接头故障在线监测与预警系统整体解决方案201103

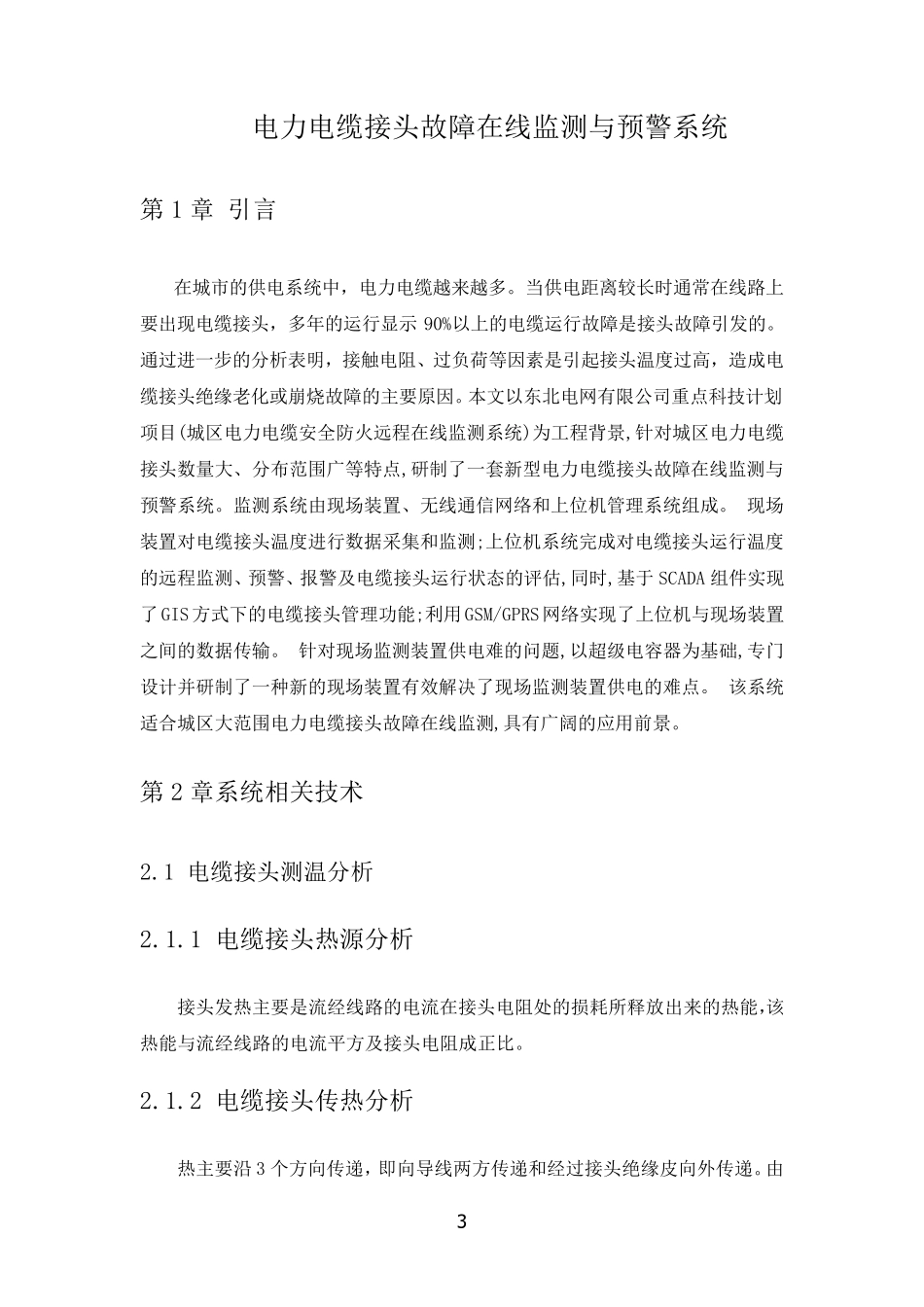

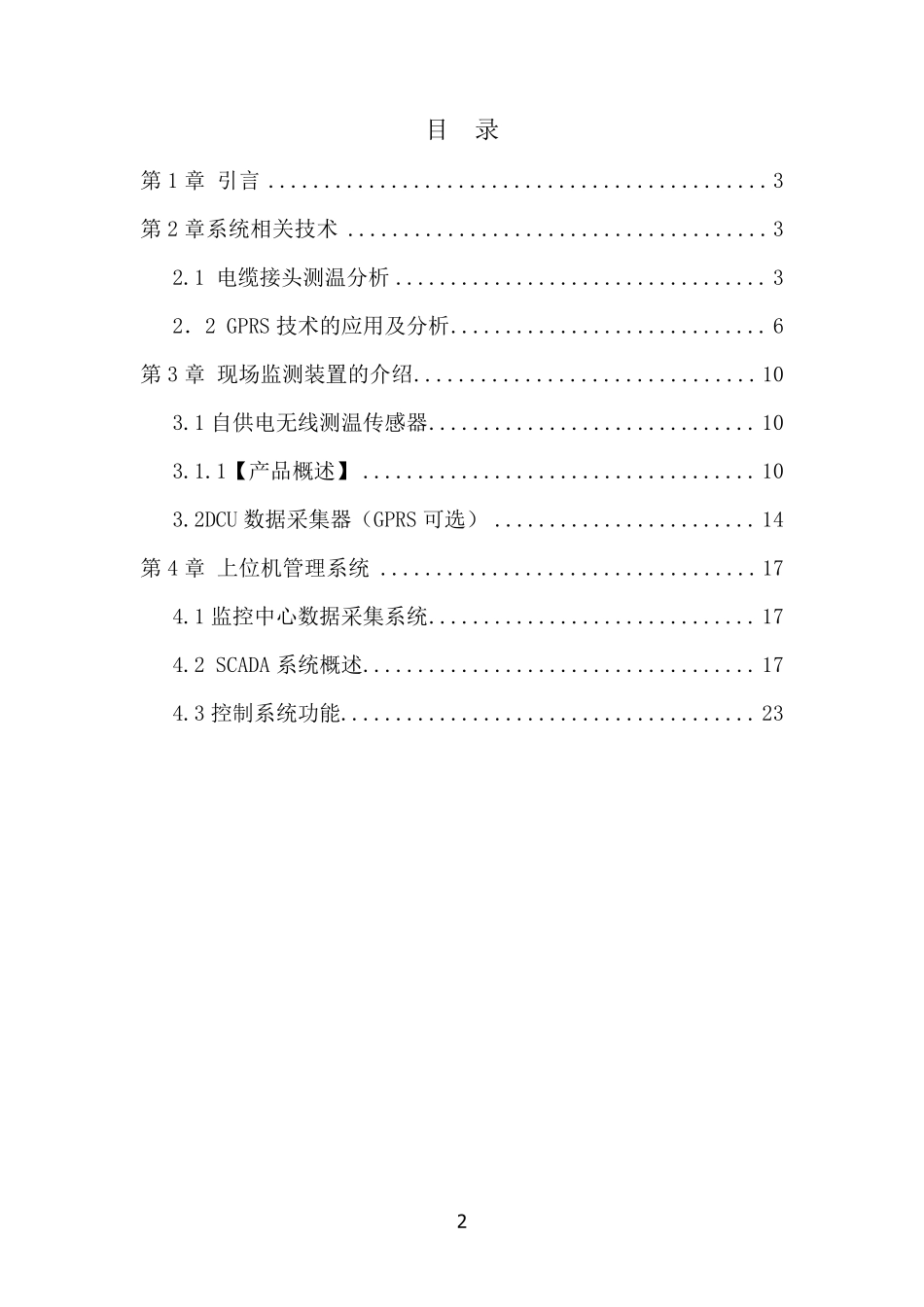

1 电力电缆接头故障在线监测与预警系统 整体解决方案 单 位：中国航天科工集团六院六О一所 编 写：胡 剑 日 期：二〇一一年三月 2 目 录 第1 章 引言 ............................................. 3 第2 章系统相关技术 ...................................... 3 2.1 电缆接头测温分析 .................................. 3 2．2 GPRS 技术的应用及分析 ............................. 6 第3 章 现场监测装置的介绍 ............................... 10 3.1 自供电无线测温传感器 .............................. 10 3.1.1【产品概述】 .................................... 10 3.2DCU 数据采集器（GPRS 可选） ........................ 14 第4 章 上位机管理系统 .................................. 17 4.1 监控中心数据采集系统 .............................. 17 4.2 SCADA 系统概述 .................................... 17 4.3 控制系统功能...................................... 23 3 电力电缆接头故障在线监测与预警系统 第1 章 引言 在城市的供电系统中，电力电缆越来越多。当供电距离较长时通常在线路上要出现电缆接头，多年的运行显示90%以上的电缆运行故障是接头故障引发的。通过进一步的分析表明，接触电阻、过负荷等因素是引起接头温度过高，造成电缆接头绝缘老化或崩烧故障的主要原因。本文以东北电网有限公司重点科技计划项目(城区电力电缆安全防火远程在线监测系统)为工程背景,针对城区电力电缆接头数量大、分布范围广等特点,研制了一套新型电力电缆接头故障在线监测与预警系统。监测系统由现场装置、无线通信网络和上位机管理系统组成。 现场装置对电缆接头温度进行数据采集和监测;上位机系统完成对电缆接头运行温度的远程监测、预警、报警及电缆接头运行状态的评估,同时,基于SCADA 组件实现了GIS方式下的电缆接头管理功能;利用 GSM/GPRS网络实现了上位机与现场装置之 间 的数据传 输 。 针对现场监测装置供电难 的问 题 ,以超 级 电容 器 为基础 ,专 门设 计并 研制了一种 新的现场装置有效 解 决 了现场监测装置供电的难 点。 该 系统适 合 城区大范围电力电缆接头故障在线监测,具 有广阔 的应 用 前 景。 第2 章系统相 关 技术 2.1 电缆接头测温分析 2.1.1 电缆接头热 源 分析 接头发热 主...
