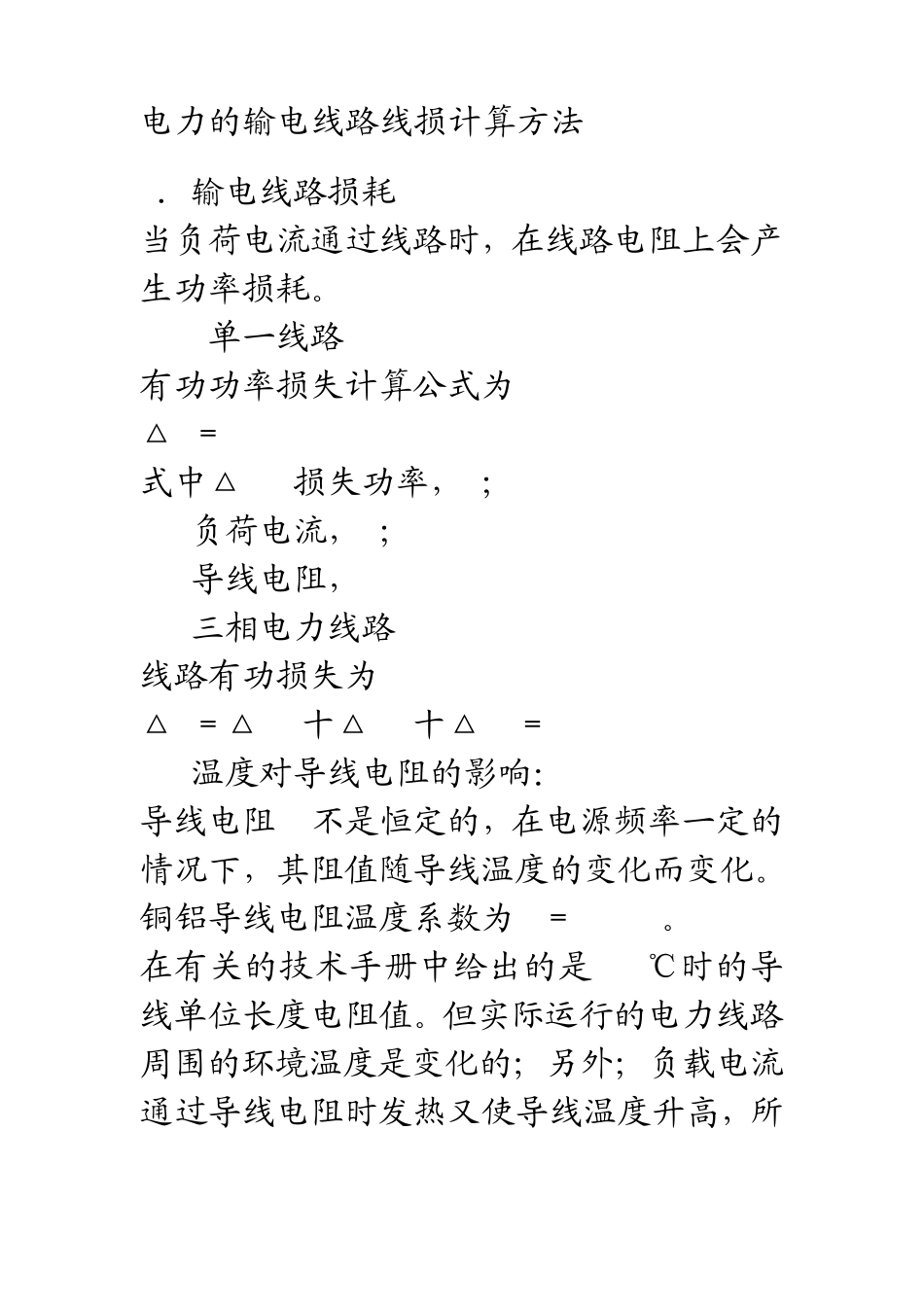

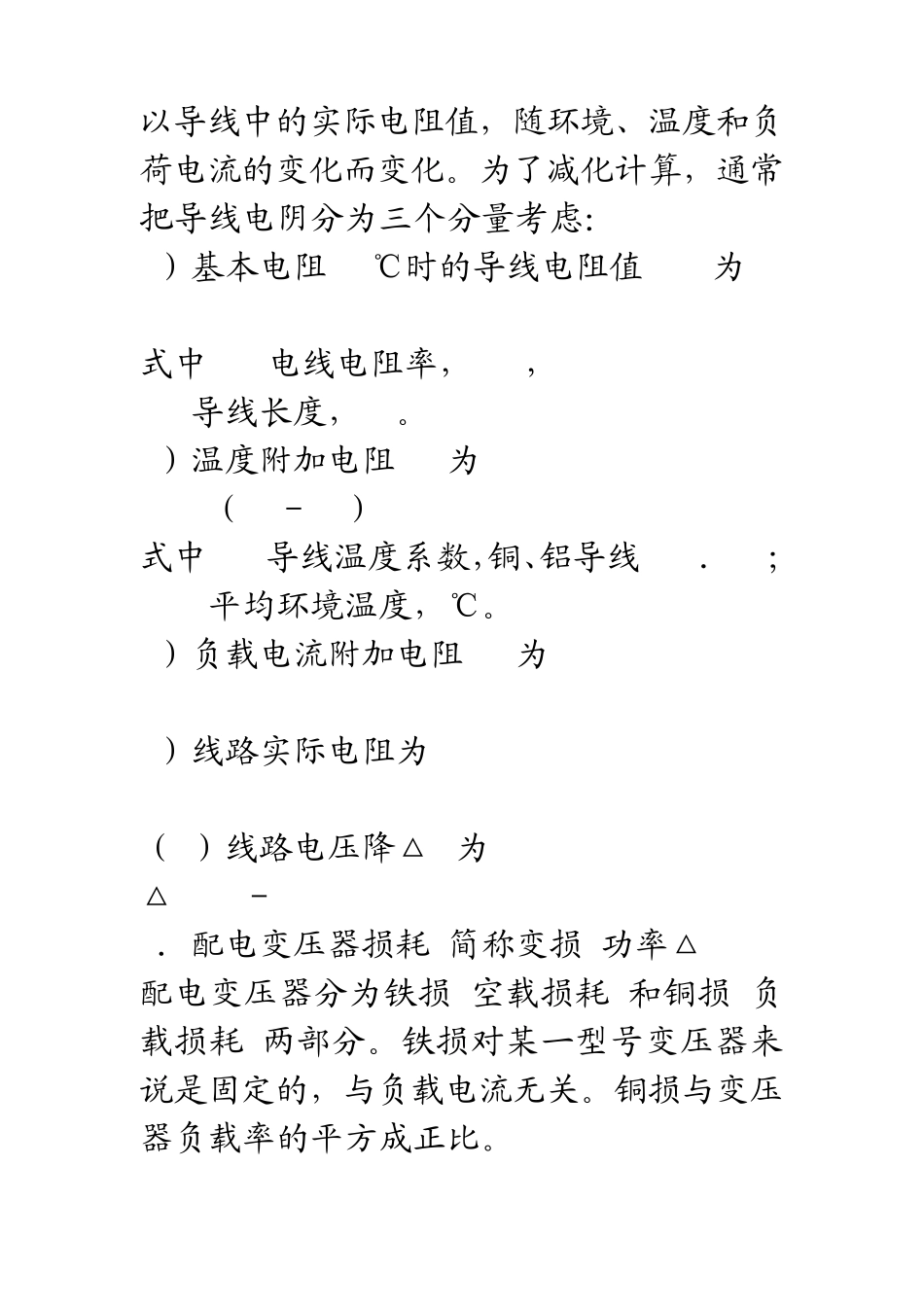

电力的输电线路线损计算方法 1．输电线路损耗 当负荷电流通过线路时，在线路电阻上会产生功率损耗。 (1) 单一线路 有功功率损失计算公式为 △P＝I2R 式中△P--损失功率，W； I--负荷电流，A； R--导线电阻，Ù (2)三相电力线路 线路有功损失为 △P＝△PA十△PB十△PC＝3I2R (3)温度对导线电阻的影响： 导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。 铜铝导线电阻温度系数为a＝0.004。 在有关的技术手册中给出的是20℃时的导线单位长度电阻值。但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。为了减化计算，通常把导线电阴分为三个分量考虑： 1）基本电阻20℃时的导线电阻值R20为 R20=RL 式中R--电线电阻率，/km，; L--导线长度，km。 2）温度附加电阻Rt为 Rt=a（tP－20）R20 式中a--导线温度系数，铜、铝导线a=0．004； tP--平均环境温度，℃。 3）负载电流附加电阻Rl为 Rl= R20 4）线路实际电阻为 R=R20+Rt+Rl （4）线路电压降△U为 △U=U1－U2=LZ 2．配电变压器损耗(简称变损)功率△PB 配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。铁损对某一型号变压器来说是固定的，与负载电流无关。铜损与变压器负载率的平方成正比。 配电网电能损失理论计算方法 配电网的电能损失，包括配电线路和配电变压器损失。由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。因为不仅要有详细的电网资料，还在有大量的运行资料。有些运行资料是很难取得的。另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。 为简化计算，一般假设： （1）线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例，分配到各个负载点上。（2）每个负载点的功率因数 cos 相同。 这样，就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻。这种方法叫等值电阻法。 等值电阻计算 设：线路有m个负载点，把线路分成n个计算段，每段导线电阻分别为R1，R2，R3，…，Rn，...
