电力监控系统功能

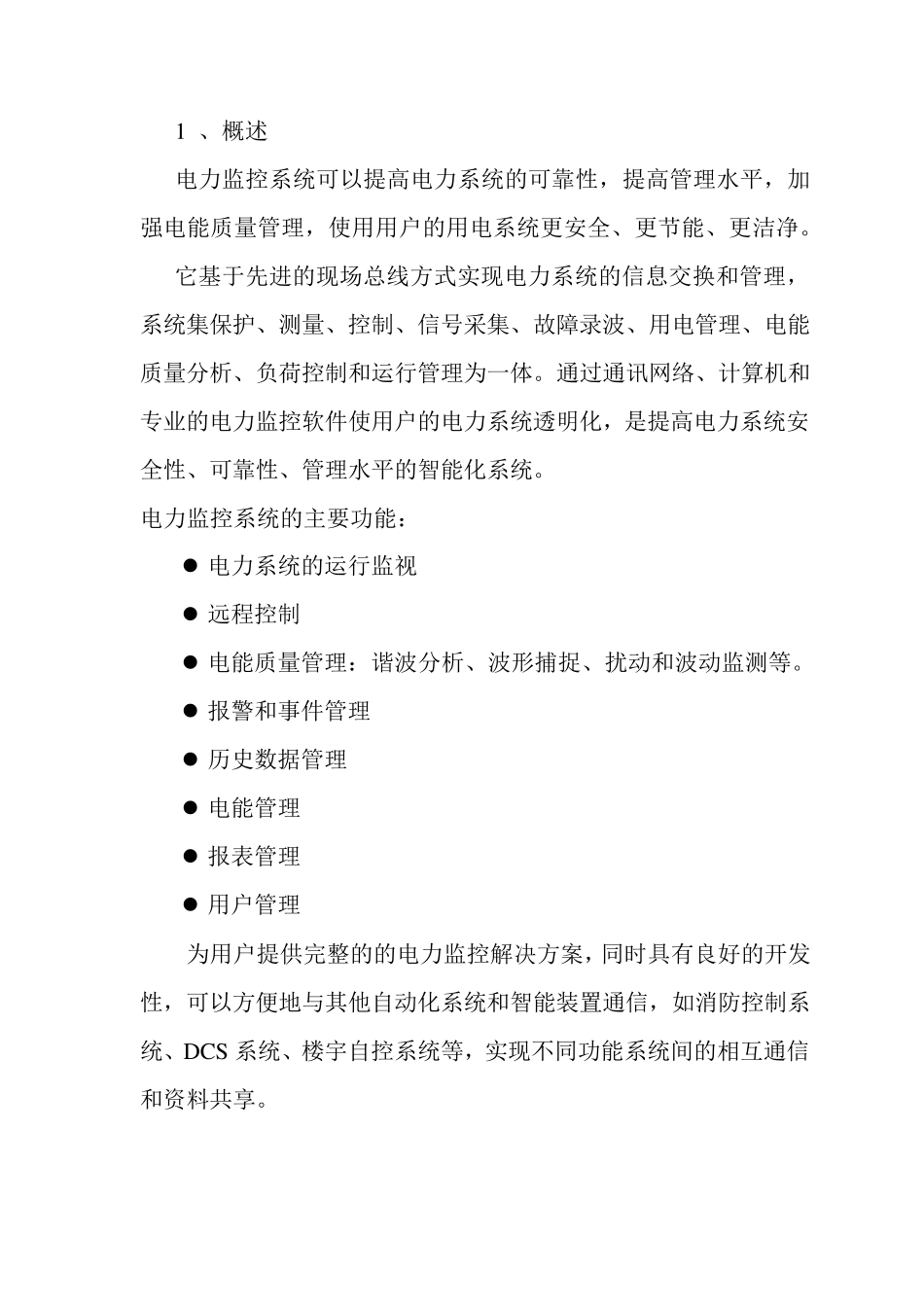

1 、概述 电力监控系统可以提高电力系统的可靠性，提高管理水平，加强电能质量管理，使用用户的用电系统更安全、更节能、更洁净。 它基于先进的现场总线方式实现电力系统的信息交换和管理，系统集保护、测量、控制、信号采集、故障录波、用电管理、电能质量分析、负荷控制和运行管理为一体。通过通讯网络、计算机和专业的电力监控软件使用户的电力系统透明化，是提高电力系统安全性、可靠性、管理水平的智能化系统。 电力监控系统的主要功能：  电力系统的运行监视  远程控制  电能质量管理：谐波分析、波形捕捉、扰动和波动监测等。  报警和事件管理  历史数据管理  电能管理  报表管理  用户管理 为用户提供完整的的电力监控解决方案，同时具有良好的开发性，可以方便地与其他自动化系统和智能装置通信，如消防控制系统、DCS系统、楼宇自控系统等，实现不同功能系统间的相互通信和资料共享。 客户价值：  提高电力系统运行管理的效率  减少电能消耗的成本  提高系统运行的连续性和可靠性  缩短停电时间，减少停电损失，避免故障发生  减少系统运行管理和维护费用  监视电能质量，发现潜在故障 2 、系统构成 现场测控层 所有现场设备相对独立，按一次设备对应分布式布置，完成保护、控制、监侧和通信，同时具有动态实时显示开关设备状态、运行参数、故障信息，经 RS485 通信接入现场总线。 网络通讯层 现场测控层与系统管理层的数据交换的通信设备和通讯线路。 系统管理层 监控主机采用高性能的计算机，结合监控软件实现对系统的全面监控和管理功能。通过以太网与DCS 系统、楼宇自控系统、消防控制系统等通讯，数据上传共享。 3 、系统功能  用户管理 为了系统的安全稳定的运行，整个系统提高可靠的安全保护措施，用户进行不同操作特性权限授权，对重要的操作采取双口令密码，重要的操作进行记录。  网络通讯 采用分布式的网络组织机构，支持现场总线、以太网通讯、无线等通讯分式。 监控系统具有良好的网络诊断功能，能在线诊断网络通讯状态，在发生网络故障时，能自动在系统监视画面中显示故障节点及发出报警。  动态人机界面 按照实际的电力系统的系统图绘制，实时动态的显示各开关设的状态、运行参数、故障情况。根据需要或实际运行情况，对电力系统图实现的进行重新组态，实现变化和显示同步。主画面可直观显示各回路的运行状态，并具有回路带...
