电力管沟技术交底

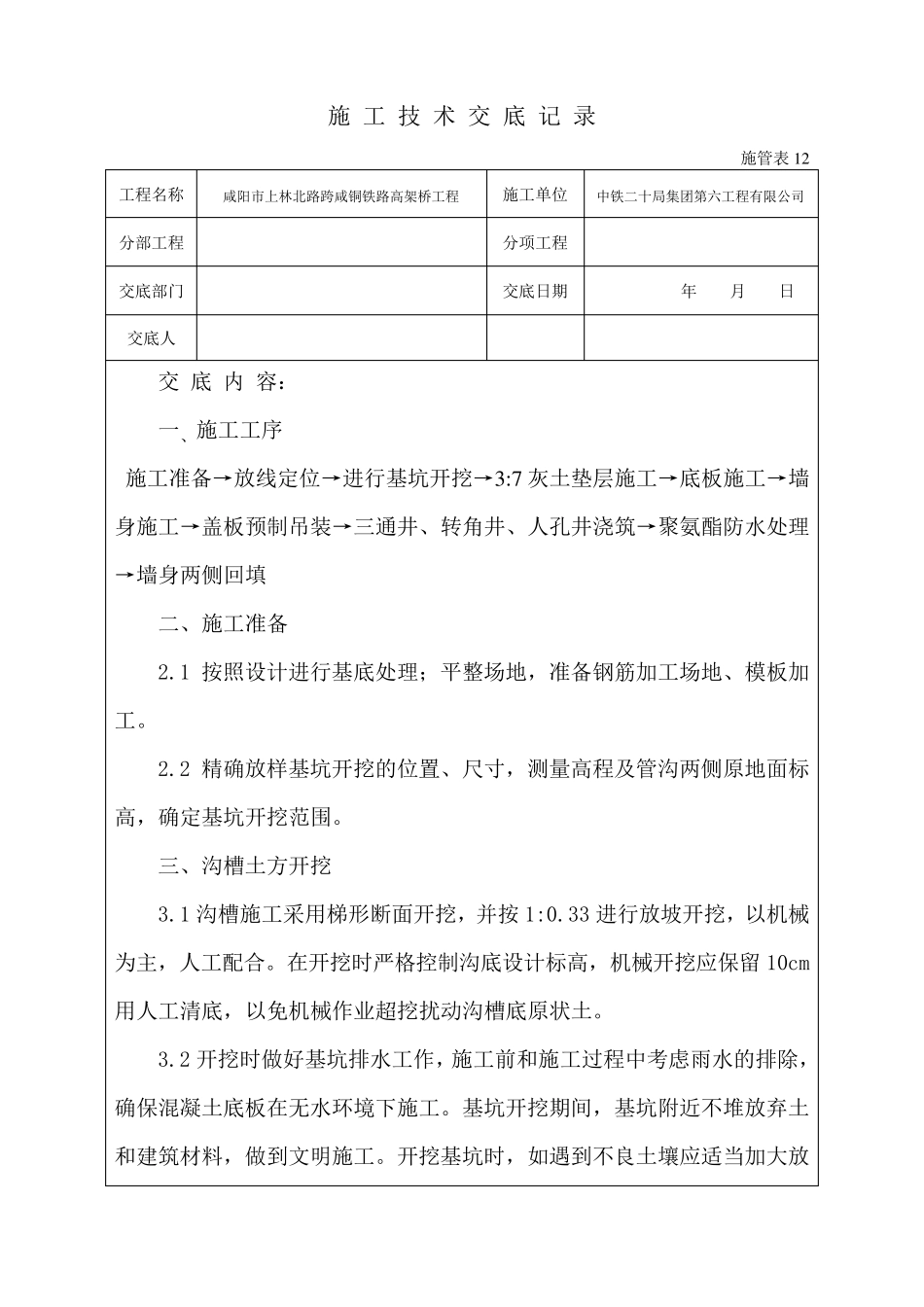

施 工 技 术 交 底 记 录 施管表12 工程名称 咸阳市上林北路跨咸铜铁路高架桥工程 施工单位 中铁二十局集团第六工程有限公司 分部工程 分项工程 交底部门 交底日期 年 月 日 交底人 交 底 内 容： 一、施工工序 施工准备→放线定位→进行基坑开挖→3:7 灰土垫层施工→底板施工→墙身施工→盖板预制吊装→三通井、转角井、人孔井浇筑→聚氨酯防水处理→墙身两侧回填 二、施工准备 2.1 按照设计进行基底处理；平整场地，准备钢筋加工场地、模板加工。 2.2 精确放样基坑开挖的位置、尺寸，测量高程及管沟两侧原地面标高，确定基坑开挖范围。 三、沟槽土方开挖 3.1 沟槽施工采用梯形断面开挖，并按 1:0.33 进行放坡开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状 土。 3.2 开挖时做 好 基坑排 水工作，施工前 和 施工过 程中考 虑 雨 水的排 除 ，确保混 凝 土底板在无 水环 境 下 施工。基坑开挖期间 ，基坑附 近 不 堆 放弃 土和 建 筑材 料 ，做 到 文 明 施工。开挖基坑时，如 遇 到 不 良 土壤 应适 当 加大 放坡，确保槽底作业面。 3.3 采用机械开挖时，在距离槽底设计标高时换用人工开挖，并采用人工平整沟槽底。 3.4 沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。 3.5 在建筑物、构造物附近开挖沟槽时，采用支撑支护等有效防护措施。 3.6 由于现场作业面较小，在开挖沟槽过程中挖出土方做到随挖随运，且预留回填的土方。 四、三通井、转角井、人孔井的施工技术措施 ① 工艺流程 垫层浇筑→井底及模板钢筋制安装→浇筑井底砼→井壁钢筋及模板制安装→浇筑井壁砼→井顶钢筋及模板制安装→浇筑井顶砼→井内构件安装 ② 垫层浇筑完毕后，应进行底板钢筋的绑扎，底板钢筋的配制应在垫层浇筑前完成并分类堆放，钢筋绑扎前先在垫层面上放样，弹出池壁墙的轴线。绑扎时，严格按设计要求绑扎，先底层后上层，钢筋接头采用焊接接头，再安装好池壁墙的基础插筋。在安装绑扎钢筋的同时，也应安装好相应的预埋件，钢筋保护层应严格控制。 ③ 底板钢筋绑扎完成后，然后进行立模。 钢筋接头采用焊接接头，接头应相互错开，同一截面处钢筋接头数量不 得 大 于总 数量 的25％ 。遇 孔洞 时应尽 量 绕 开不 得 截断 ，如 必 须 截断...
