电力管道施工方法

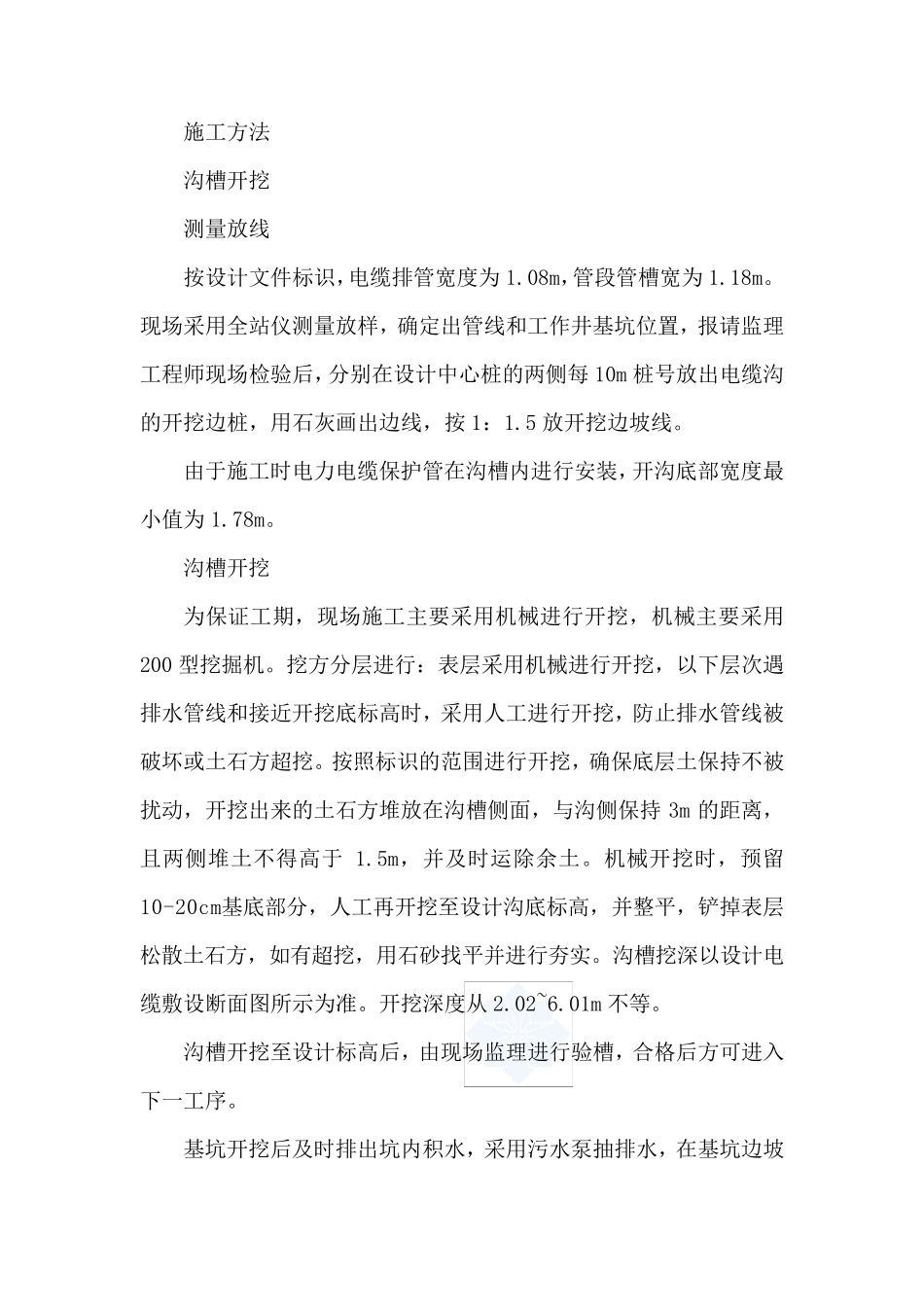

施工方法 沟槽开挖 测量放线 按设计文件标识，电缆排管宽度为1.08m，管段管槽宽为1.18m。现场采用全站仪测量放样，确定出管线和工作井基坑位置，报请监理工程师现场检验后，分别在设计中心桩的两侧每 10m 桩号放出电缆沟的开挖边桩，用石灰画出边线，按1：1.5 放开挖边坡线。 由于施工时电力电缆保护管在沟槽内进行安装，开沟底部宽度最小值为1.78m。 沟槽开挖 为保证工期，现场施工主要采用机械进行开挖，机械主要采用200 型挖掘机。挖方分层进行：表层采用机械进行开挖，以下层次遇排水管线和接近开挖底标高时，采用人工进行开挖，防止排水管线被破坏或土石方超挖。按照标识的范围进行开挖，确保底层土保持不被扰动，开挖出来的土石方堆放在沟槽侧面，与沟侧保持 3m 的距离，且两侧堆土不得高于 1.5m，并及时运除余土。机械开挖时，预留10-20cm基底部分，人工再开挖至设计沟底标高，并整平，铲掉表层松散土石方，如有超挖，用石砂找平并进行夯实。沟槽挖深以设计电缆敷设断面图所示为准。开挖深度从2.02~6.01m 不等 。 沟槽开挖至设计标高后，由现场监理进行验槽，合 格 后方可 进入下一 工序 。 基坑开挖后及时排出坑内积 水，采用污 水泵 抽 排水，在基坑边坡处设临时支撑或减小堆土荷载确保其稳定性。 在沟槽底部，填平后采取强夯，保证足够的密实度以确保地基承载力。 沟槽开挖完毕后，立即浇筑垫层进行封闭。 垫层施工 基坑经检测合格，并经驻地监理工程师和试验监理工程师确认后进行砼垫层的施工； 混凝土垫层为C15 素砼，罐装砼搅拌车将砼运输至浇注施工现场，在运输过程中保证砼不离析、不泌水。 砼自由下落的高度不大于 1.5m，如大于 1.5m 采用导管等方法降低自由倾落高度，以防止砼产生离析。 施工时，控制好砼垫层的宽度、厚度。由于垫层厚度小于 15cm，振捣时可用平板式振动器进行振捣，振捣器必须纵向、横向各拖动两次以上，拖动振动器时必须缓慢拖动，振捣至表面泛浆，无较大气泡冒出才算振捣合格。 复 测放 线 将沟槽底垫层边 桩 、中桩 高程放 出，通 知 监理工程师到 现场检查合格后，再 进行下一 道 工序 。 电 缆 保护 管安 装 砼垫层完成 ，经监理单 位 验收 合格后，方能 进行安 装工作 。 管道 运输、堆放 1、管材运输时，应放置平稳，禁止人货同车。 2、管材卸车时，应轻拿轻放，不得直接自车上推下，应人工或吊车搬运，加以保护，以防止碰撞损坏...
