电力系统分析(上)复习资料

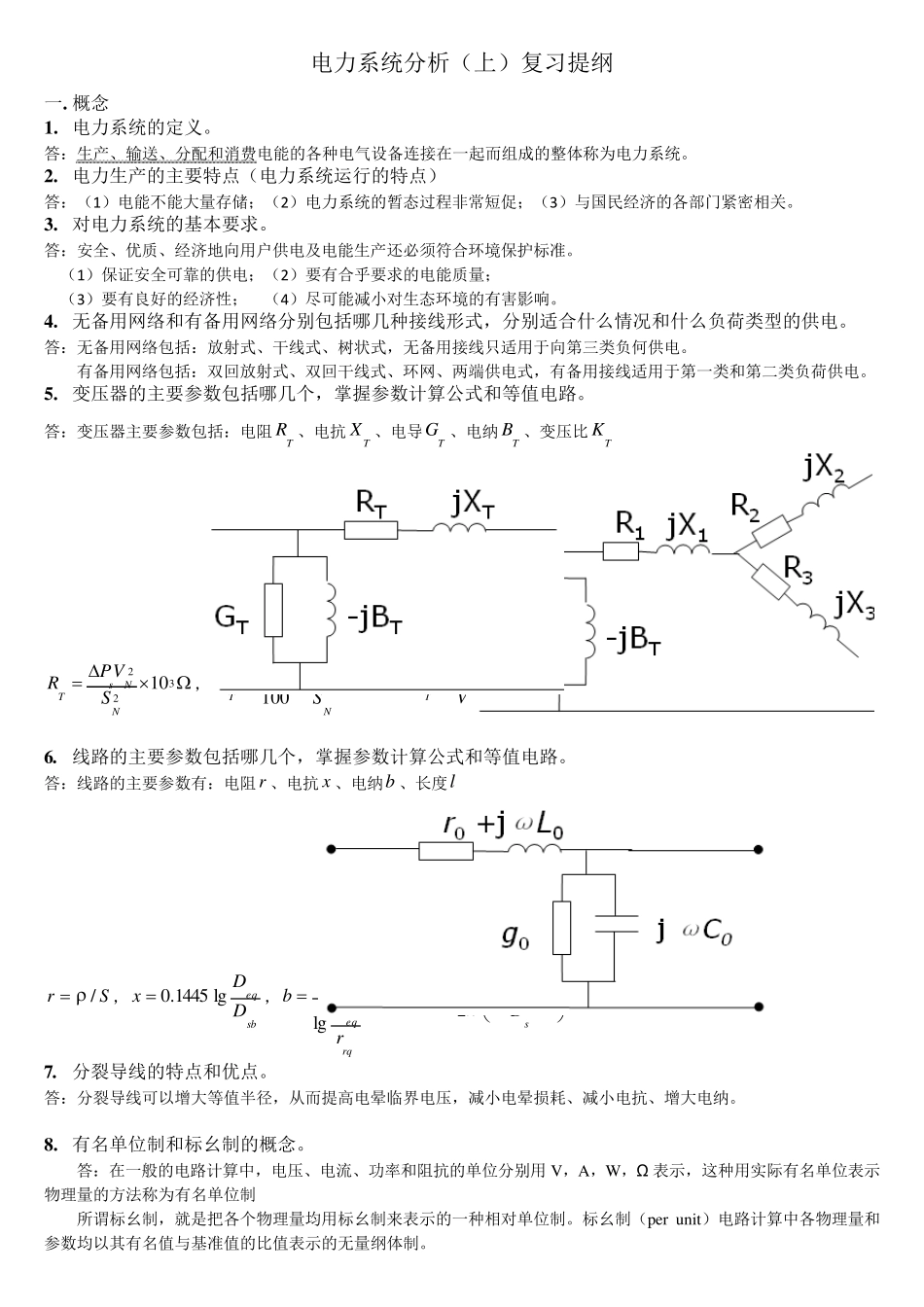

电力系统分析（上）复习提纲 一. 概念 1 . 电力系统的定义。 答：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。 2 . 电力生产的主要特点（电力系统运行的特点） 答：（1）电能不能大量存储；（2）电力系统的暂态过程非常短促；（3）与国民经济的各部门紧密相关。 3 . 对电力系统的基本要求。 答：安全、优质、经济地向用户供电及电能生产还必须符合环境保护标准。 （1）保证安全可靠的供电；（2）要有合乎要求的电能质量； （3）要有良好的经济性； （4）尽可能减小对生态环境的有害影响。 4 . 无备用网络和有备用网络分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。 答：无备用网络包括：放射式、干线式、树状式，无备用接线只适用于向第三类负何供电。 有备用网络包括：双回放射式、双回干线式、环网、两端供电式，有备用接线适用于第一类和第二类负荷供电。 5 . 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。 答：变压器主要参数包括：电阻TR 、电抗TX 、电导TG 、电纳TB 、变压比TK 变压器的等值电路 32210NNsTSVPR，3210100%NNSTSVVX，SVPGNoT3210 ，SVSIBNNoT3210100%，NNTVVK21 6 . 线路的主要参数包括哪几个，掌握参数计算公式和等值电路。 答：线路的主要参数有：电阻r 、电抗 x 、电纳b 、长度l 单位长线路的一相等值电路 Sr/，sbeqDDxlg1445.0，610lg58.7rqeqrDb，12ln20sDll 7 . 分裂导线的特点和优点。 答：分裂导线可以增大等值半径，从而提高电晕临界电压，减小电晕损耗、减小电抗、增大电纳。 8 . 有名单位制和标幺制的概念。 答：在一般的电路计算中，电压、电流、功率和阻抗的单位分别用 V，A，W，Ω 表示，这种用实际有名单位表示物理量的方法称为有名单位制 所谓标幺制，就是把各个物理量均用标幺制来表示的一种相对单位制。标幺制（per u nit）电路计算中各物理量和参数均以其有名值与基准值的比值表示的无量纲体制。 9. 标幺值的计算公式，为什么要采用标幺制？ 答： )()(与有名值同单位基准值任意单位实际有名值标幺制 采用标幺制：（1）易于比较电力系统各元件的特性及参数。（2）简化计算公式。（3）简化计算工作。 10. 单相系统和三相系统基准值的选取必须满足的方程式 答：单相电路基准值的选取必须满足的...
