电力系统分析作业答案

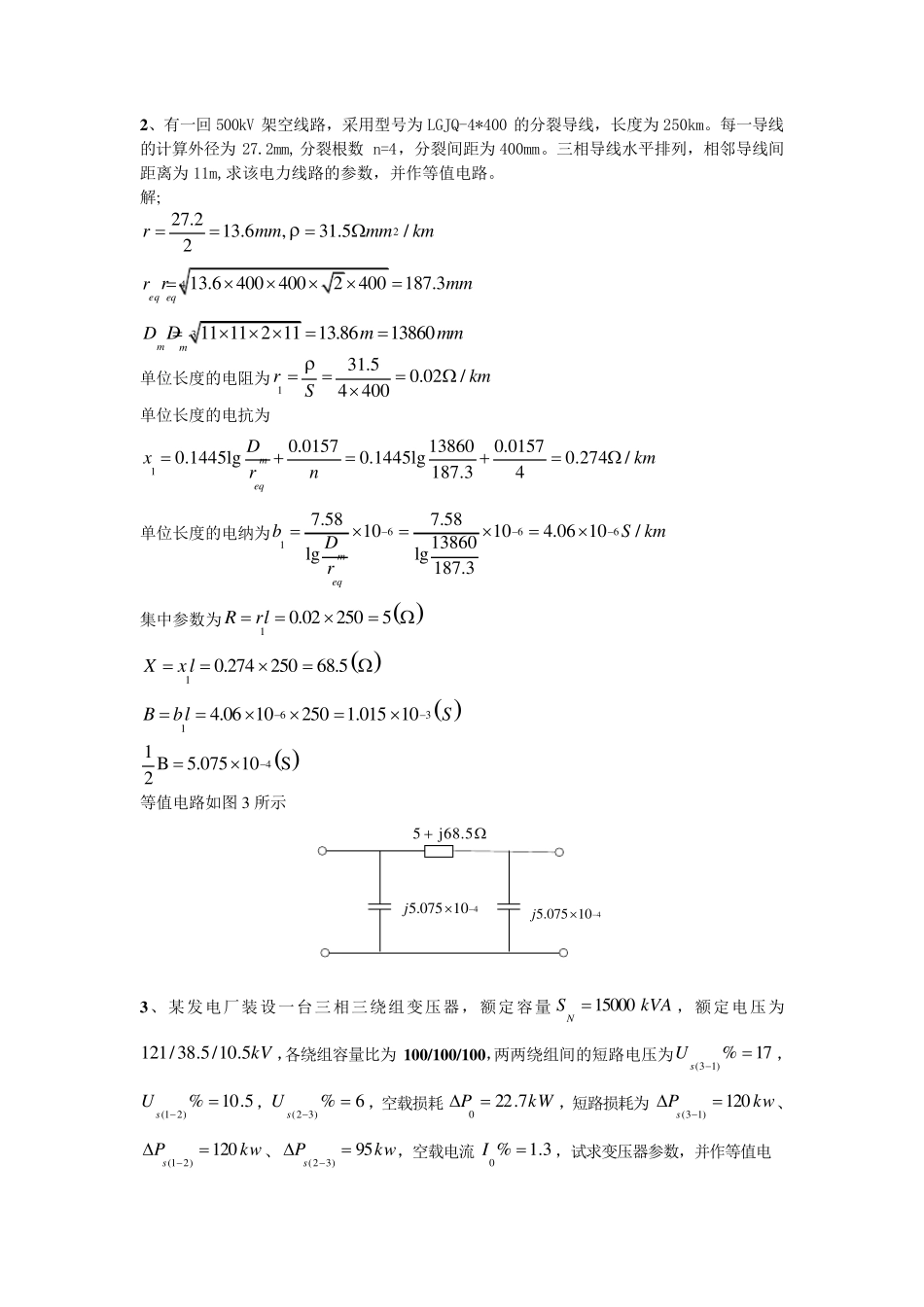

作业一 1 、什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？ 答：把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体成为电力系统。 电力系统加上发电厂的动力部分就称为动力系统。 电力系统中输送和分配电能的部分就称为电力网 当输送的功率和距离一定时，线路的电压越高，线路中的电流就越小，所用导线的截面积可以减小，用于导线的投资也越小，同时线路中的功率损耗。电能损耗也相应减少。 2 、为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？ 答：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定额定电压。 电力系统的额定电压和用电设备的额定电压相等。 发电机的额定电压比网络的额定电压高５％。 变压器一次绕组和额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压等于发电机额定电压。变压器二次绕组的额定电压定义为空载时的额定电压，满载时二次绕组电压应比网络额定电压高１０％。 3 、我国电网的电压等级有哪些？ 答：０.２２ｋｖ、０.３８ｋｖ、３ｋｖ、６ｋｖ、１０ｋｖ、３５ｋｖ、１１０ｋｖ、２２０ｋｖ、３３０ｋｖ、５００ｋｖ、７５０ｋｖ、１０００ｋｖ 4 、标出图 1 -7 电力系统中各元件的额定电压。 答：1T ：１０.５ｋｖ、１２１ｋｖ、２４２ｋｖ 2T ：２２０ｋｖ、１２１ｋｖ、 3T ：１１０ｋｖ、６.６ｋｖ、３８.５ｋｖ 4T ：３５ｋｖ、１１ｋｖ 5T ：１０ｋｖ、４００ｋｖ 6T ：１１０ｋｖ、３８.５ｋｖ 7T ：３５ｋｖ、６６ｋｖ 8T ：６ｋｖ、４００ｋｖ 9T ：１０.５ｋｖ、４００ｋｖ 作业二 1、一条110kV、80km 的单回输电线路，导线型号为LGJ-150，水平排列，其线间距离为4m ，导线的计算外径为17mm,求输电线路在40°C 的参数，并画出等值电路。 解： 对 LGJ-150 型号导线经查表得，直径d=17mm,km2mm5.31。 于是有：半径r=17/2=8.5mm，mmmDDDDcabcab504004.5424433m 单位长度的电阻：2031.5r0.21(/)150kms 14020 1200.21* 1 0.0036 40200.225/rrrtkm 单位长度的电抗为 m150400.144510.01570.144510.01570.416(/)8.5Dxlglgkmr 单位长度的电纳为 66617.587.58b*10*102.73*10/5040lglg8.5mS kmDr 集中参数为  1r0.022...
