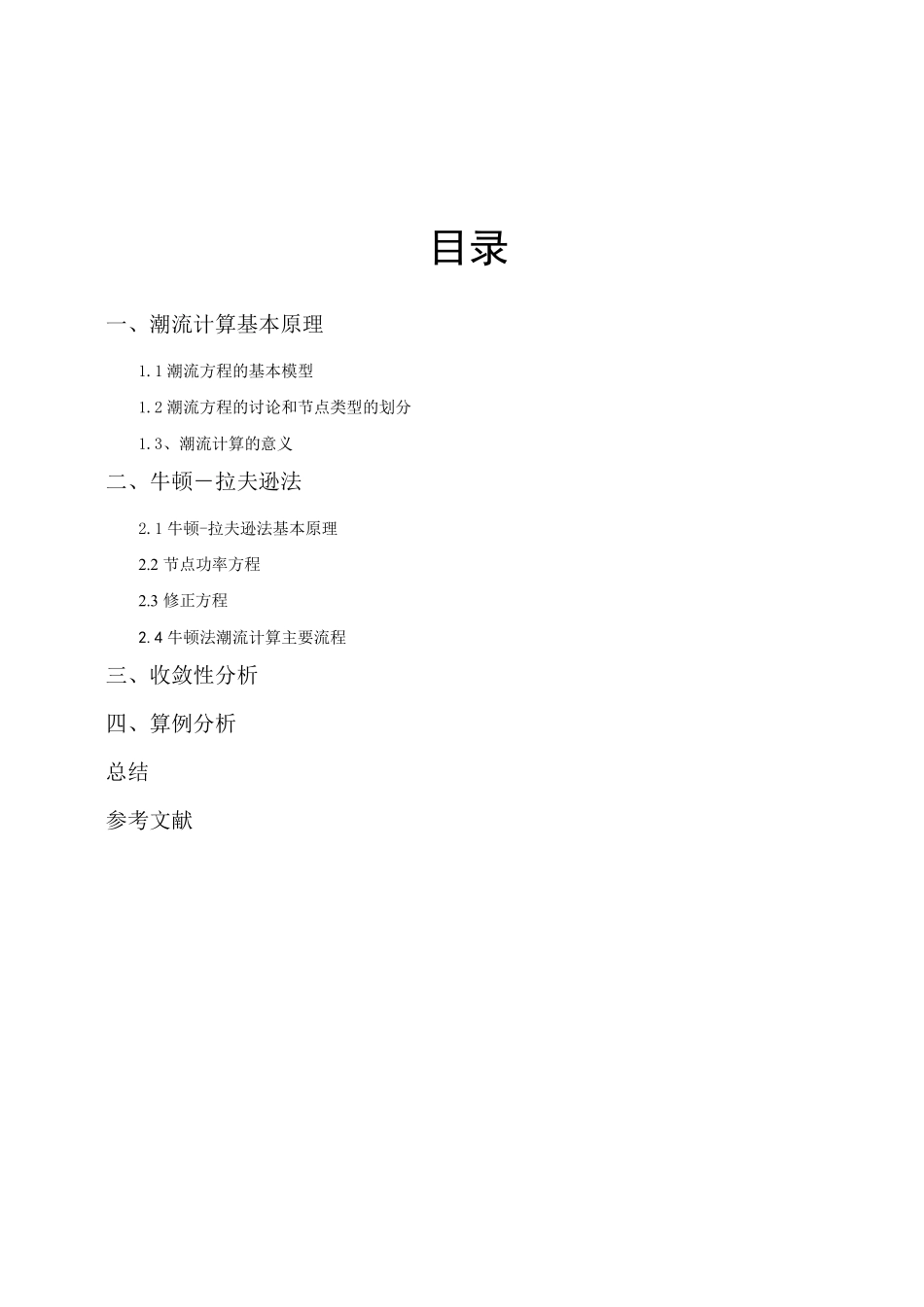

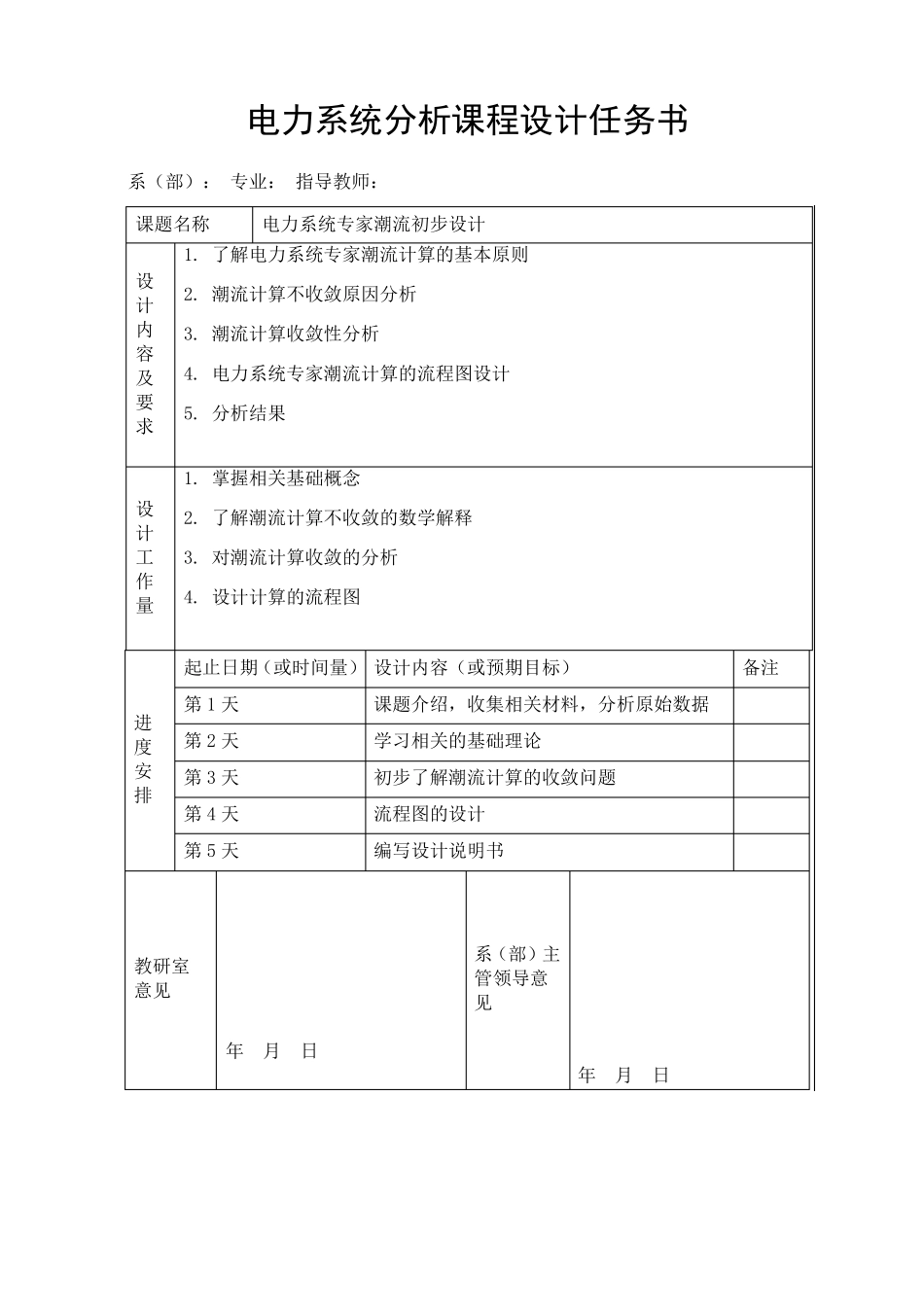

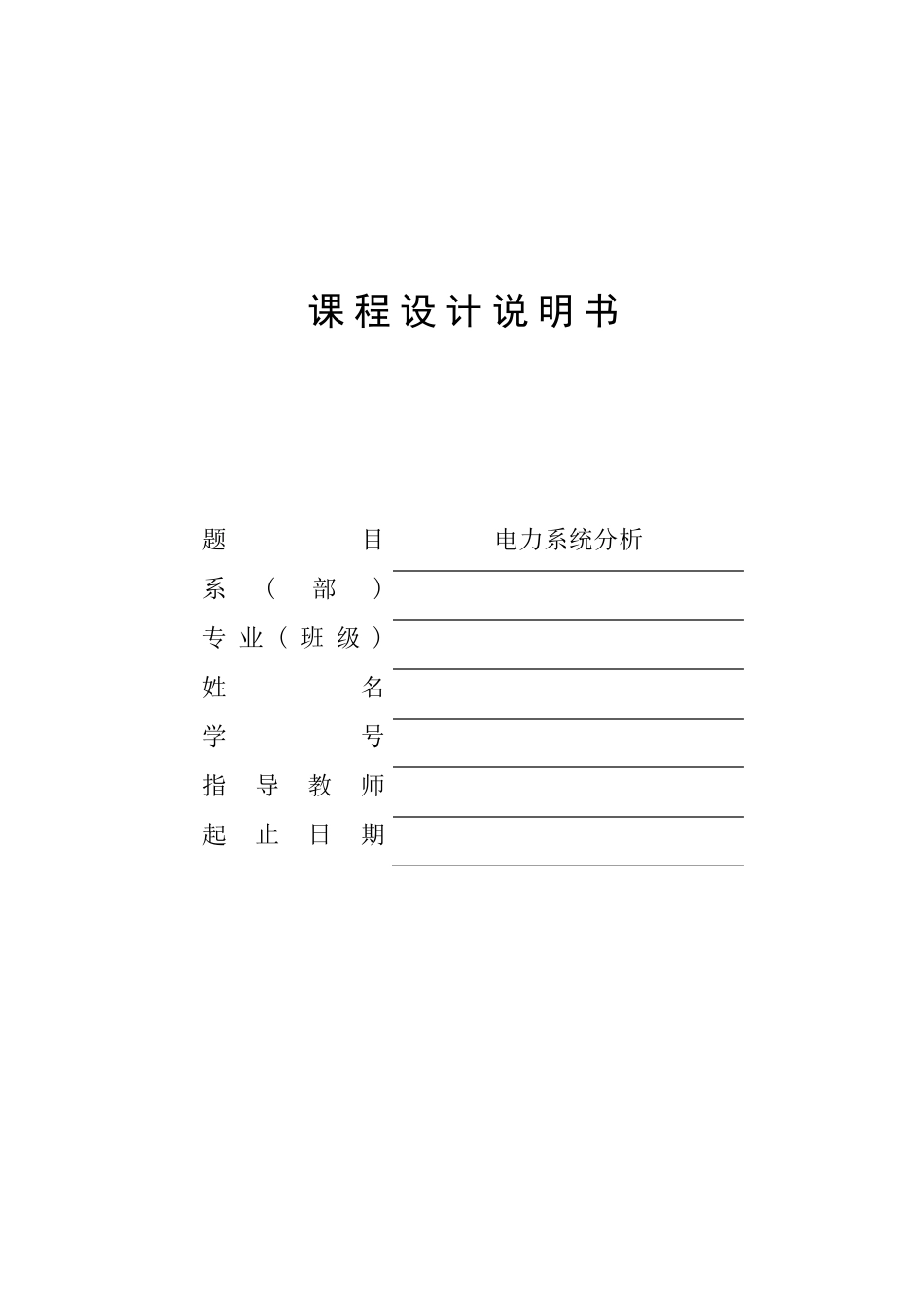

课程设计说明书 题目 电力系统分析 系(部) 专 业 ( 班 级 ) 姓名 学号 指导教师 起止日期 电力系统分析课程设计任务书 系（部）： 专业： 指导教师： 课题名称 电力系统专家潮流初步设计 设计内容及要求 1. 了解电力系统专家潮流计算的基本原则 2. 潮流计算不收敛原因分析 3. 潮流计算收敛性分析 4. 电力系统专家潮流计算的流程图设计 5. 分析结果 设计工作量 1. 掌握相关基础概念 2. 了解潮流计算不收敛的数学解释 3. 对潮流计算收敛的分析 4. 设计计算的流程图 进度安排 起止日期（或时间量） 设计内容（或预期目标） 备注 第 1 天 课题介绍，收集相关材料，分析原始数据 第 2 天 学习相关的基础理论 第 3 天 初步了解潮流计算的收敛问题 第 4 天 流程图的设计 第 5 天 编写设计说明书 教研室 意见 年 月 日 系（部）主管领导意见 年 月 日 目录 一、潮流计算基本原理 1.1 潮流方程的基本模型 1.2 潮流方程的讨论和节点类型的划分 1.3、潮流计算的意义 二、牛顿－拉夫逊法 2.1 牛顿-拉夫逊法基本原理 2.2 节点功率方程 2.3 修正方程 2.4 牛顿法潮流计算主要流程 三、收敛性分析 四、算例分析 总结 参考文献 电力系统分析潮流计算 一、潮流计算基本原理 1.1 潮流方程的基本模型 电力系统是由发电机、变压器、输电线路及负荷等组成，其中发电机及负荷是非线性元件，但在进行潮流计算时，一般可以用接在相应节点上的一个电流注入量来代表。因此潮流计算所用的电力网络系由变压器、输电线路、电容器、电抗器等静止线性元件所构成，并用集中参数表示的串联或并联等值支路来模拟。结合电力系统的特点，对这样的线性网络进行分析，普通采用的是节点法，节点电压与节点电流之间的关系 VYI （1－1） 其展开式为 jnjijiVYI1 ),,3,2,1(ni （1－2） 在工程实际中，已经的节点注入量往往不是节点电流而是节点功率，为此必须应用联系节点电流和节点功率的关系式 iiiiVjQPI ),,3,2,1(ni （1－3） 将式（1－3）代入式（1－2）得到 jnjijiiiVYVjQP1 ),,3,2,1(ni （1－4） 交流电力系统中的复数电压变量可以用两种极坐标来表示 ijiieVV （1－5） 或 iiijfeV （1－6） 而复数导纳为 ijijijjBGY （1－7） 将式（1－6）、式（1－7）代入以导纳矩阵为基础的式（1－4）...
