电力线路测量技术报告书VIP专享

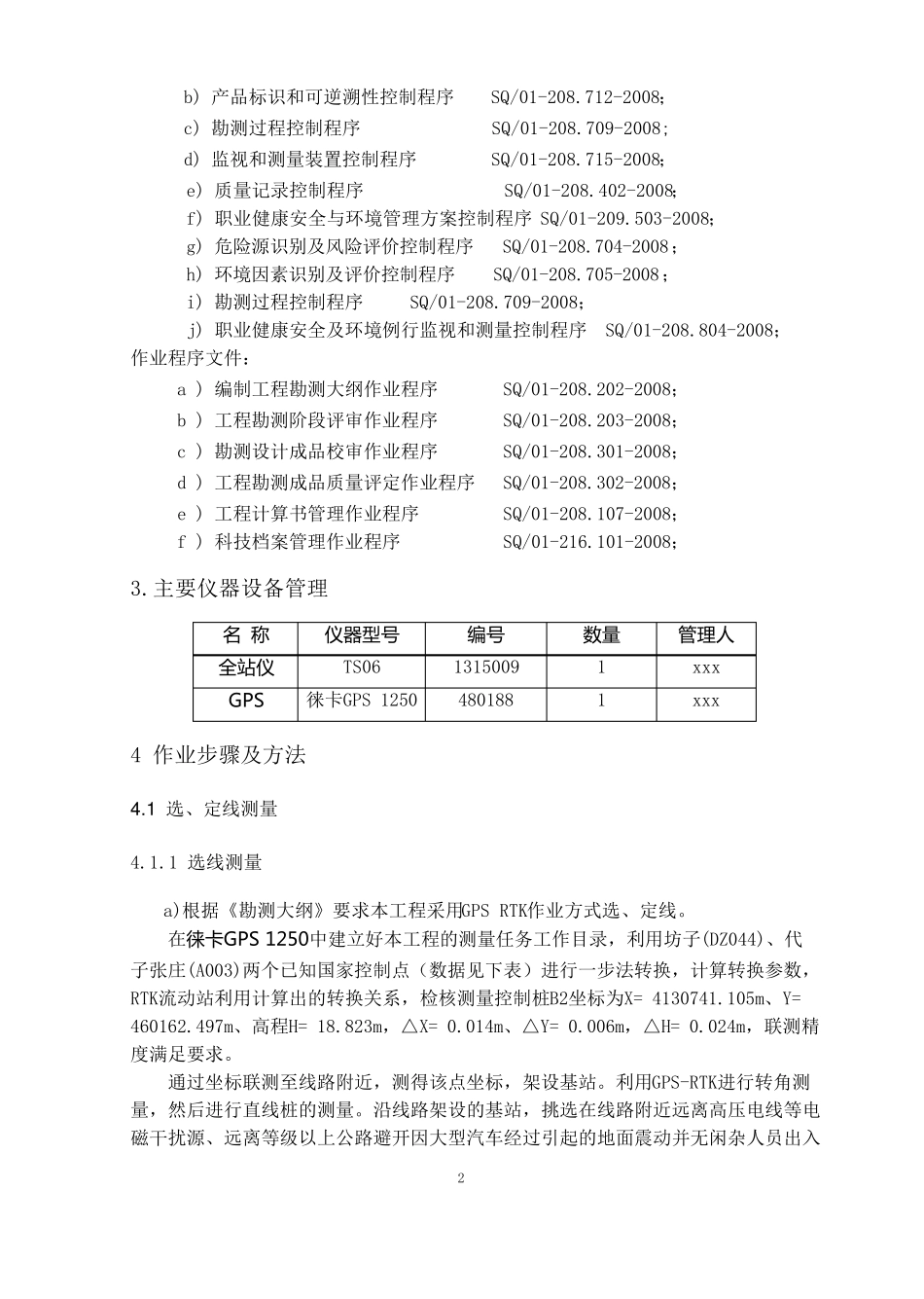

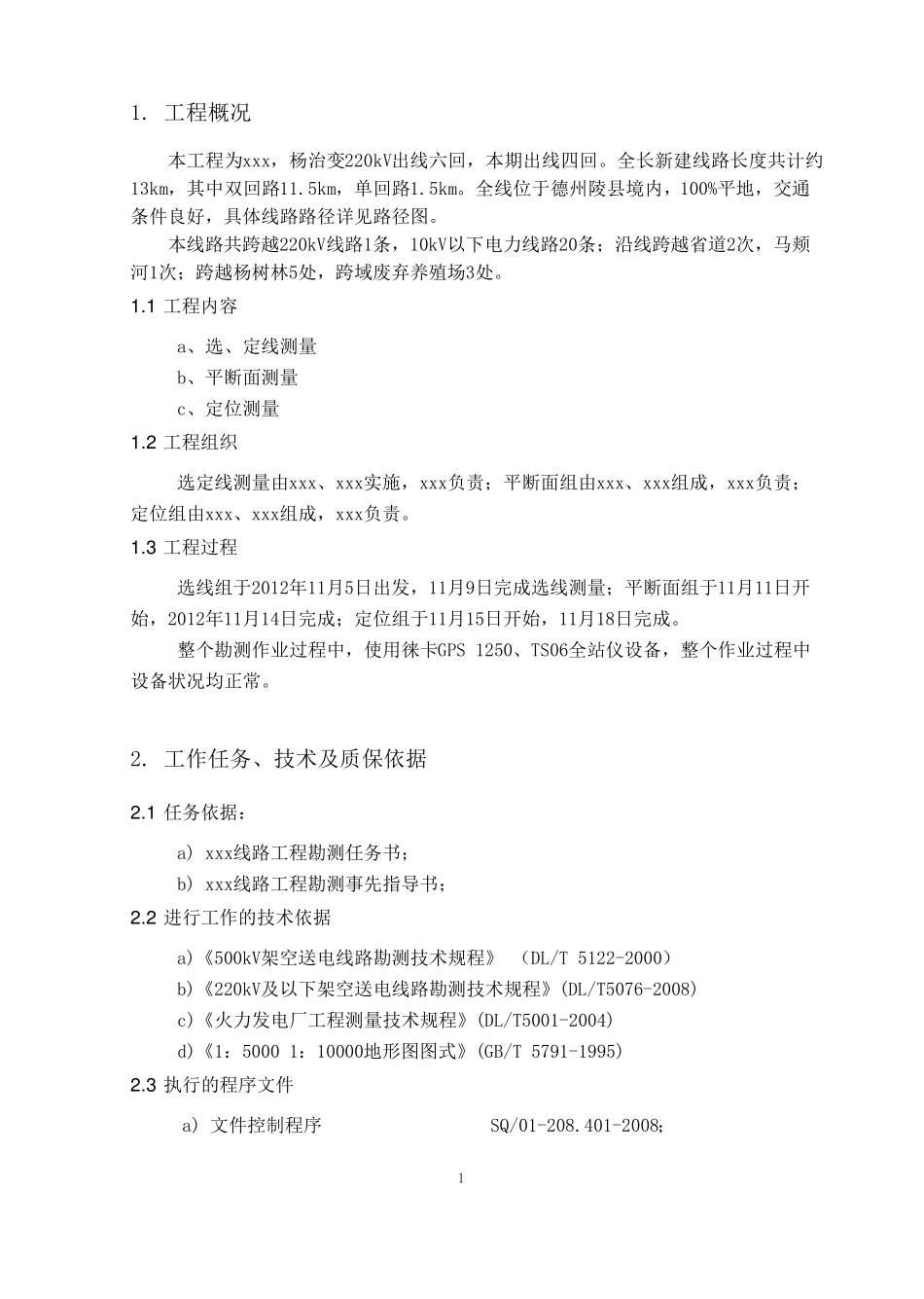

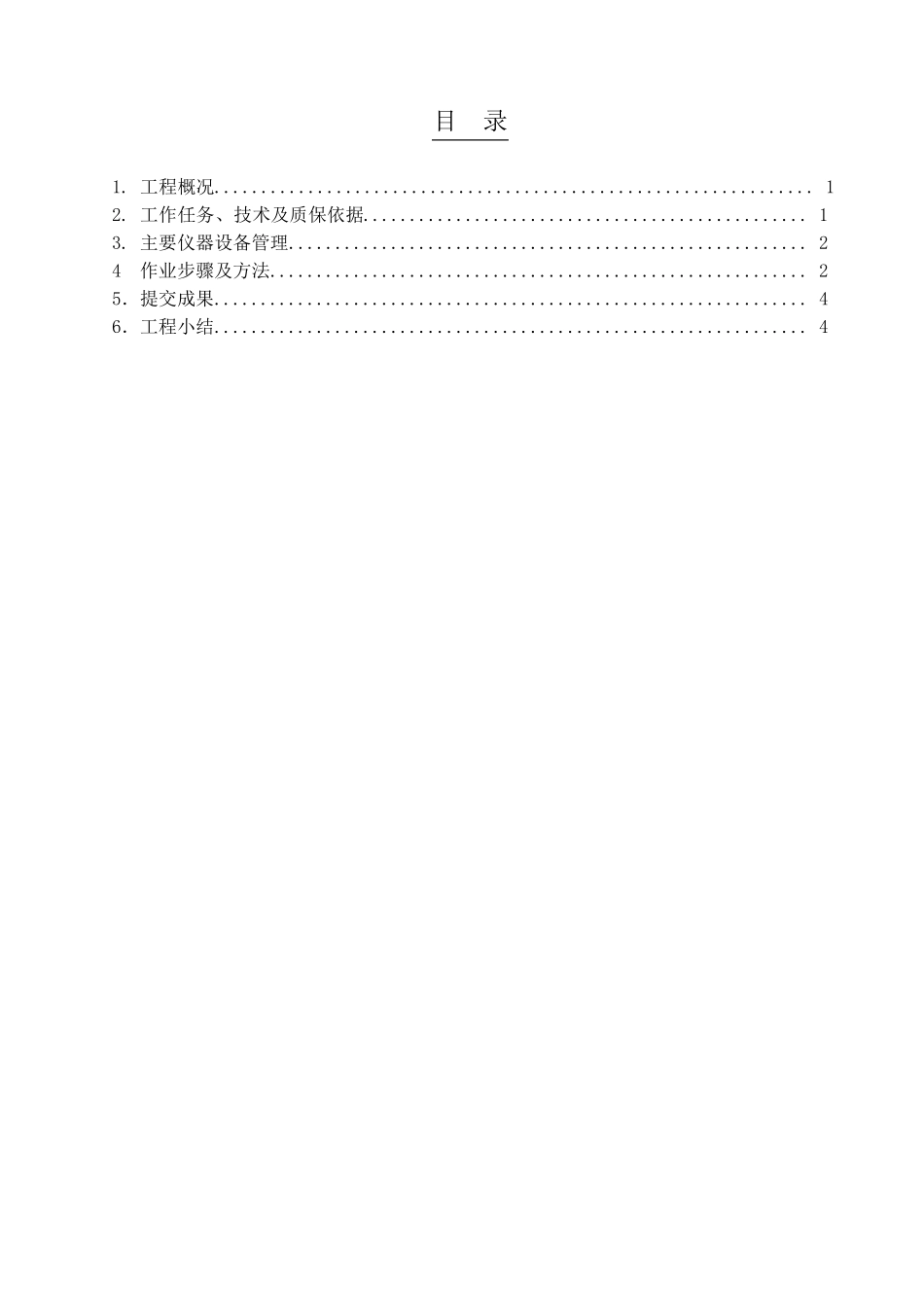

目 录 1. 工程概况................................................................ 1 2. 工作任务、技术及质保依据................................................ 1 3. 主要仪器设备管理........................................................ 2 4 作业步骤及方法.......................................................... 2 5．提交成果................................................................ 4 6．工程小结................................................................ 4 1 1. 工程概况 本工程为xxx，杨治变220kV出线六回，本期出线四回。全长新建线路长度共计约13km，其中双回路11.5km，单回路1.5km。全线位于德州陵县境内，100%平地，交通条件良好，具体线路路径详见路径图。 本线路共跨越220kV线路1条，10kV以下电力线路20条；沿线跨越省道2次，马颊河1次；跨越杨树林5处，跨域废弃养殖场3处。 1 .1 工程内容 a、选、定线测量 b、平断面测量 c、定位测量 1 .2 工程组织 选定线测量由xxx、xxx实施，xxx负责；平断面组由xxx、xxx组成，xxx负责；定位组由xxx、xxx组成，xxx负责。 1 .3 工程过程 选线组于2012年11月5日出发，11月9日完成选线测量；平断面组于11月11日开始，2012年11月14日完成；定位组于11月15日开始，11月18日完成。 整个勘测作业过程中，使用徕卡GPS 1250、TS06全站仪设备，整个作业过程中设备状况均正常。 2. 工作任务、技术及质保依据 2 .1 任务依据： a) xxx线路工程勘测任务书； b) xxx线路工程勘测事先指导书； 2 .2 进行工作的技术依据 a)《500kV架空送电线路勘测技术规程》 （DL/T 5122-2000） b)《220kV及以下架空送电线路勘测技术规程》(DL/T5076-2008) c)《火力发电厂工程测量技术规程》(DL/T5001-2004) d)《1：5000 1：10000地形图图式》(GB/T 5791-1995) 2 .3 执行的程序文件 a) 文件控制程序 SQ/01-208.401-2008； 2 b) 产 品 标 识 和 可 逆 溯 性 控 制 程 序 SQ/01-208.712-2008； c) 勘 测 过 程 控 制 程 序 SQ/01-208.709-2008; d) 监 视 和 测 量 装 置 控 制 程 序 SQ/01-208.715-2008； e) 质 量 记 录 控 制 程 序 SQ/01-208.402-2008； f) 职 业 健 康 安 全 与 环 境 管 理 方 案 控 制 程 序 SQ/01-209.503-2008； g) 危...
