电力铁塔基础施工方案汇总

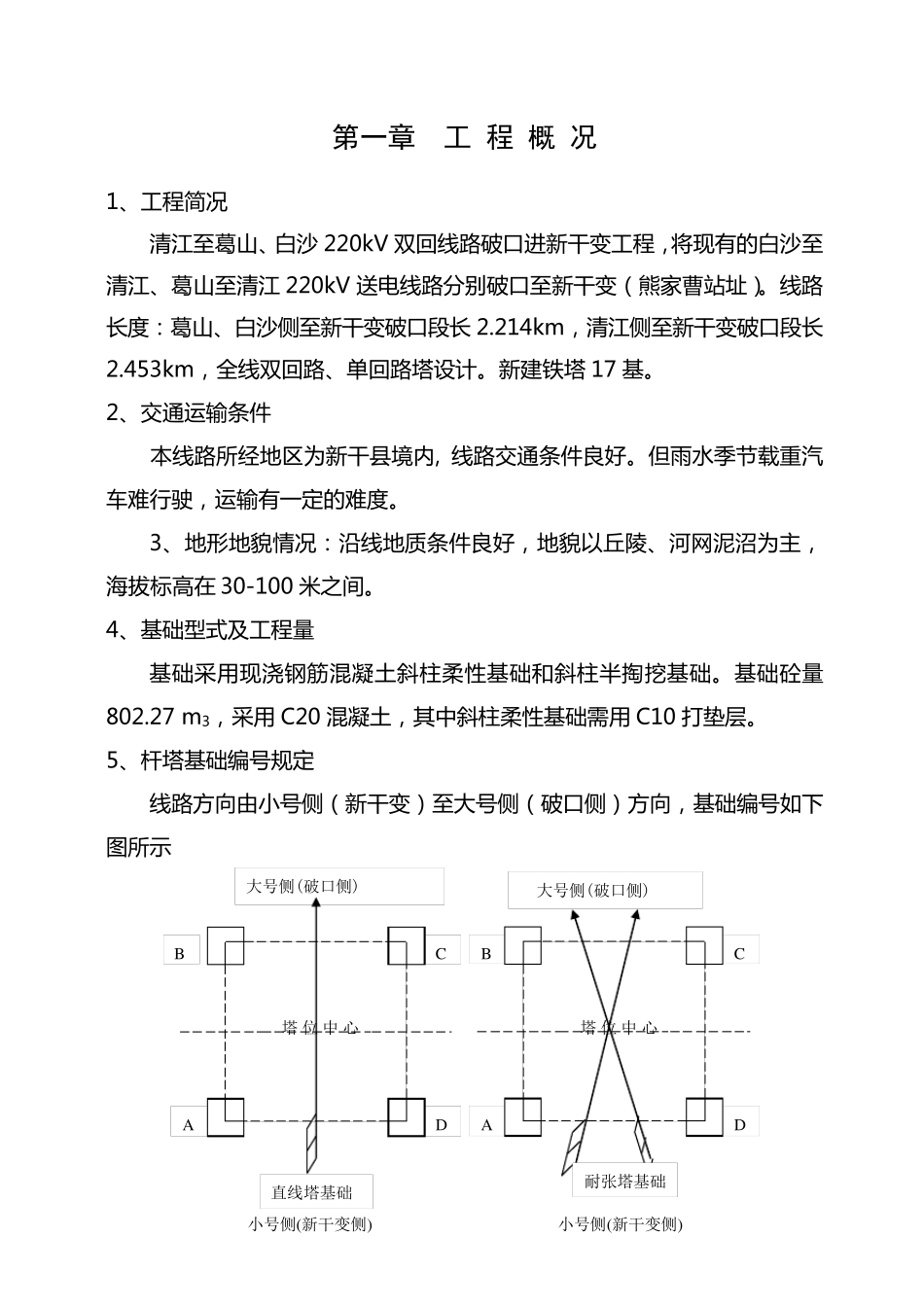

电力铁塔基础施工方案汇总_第1页
1/27

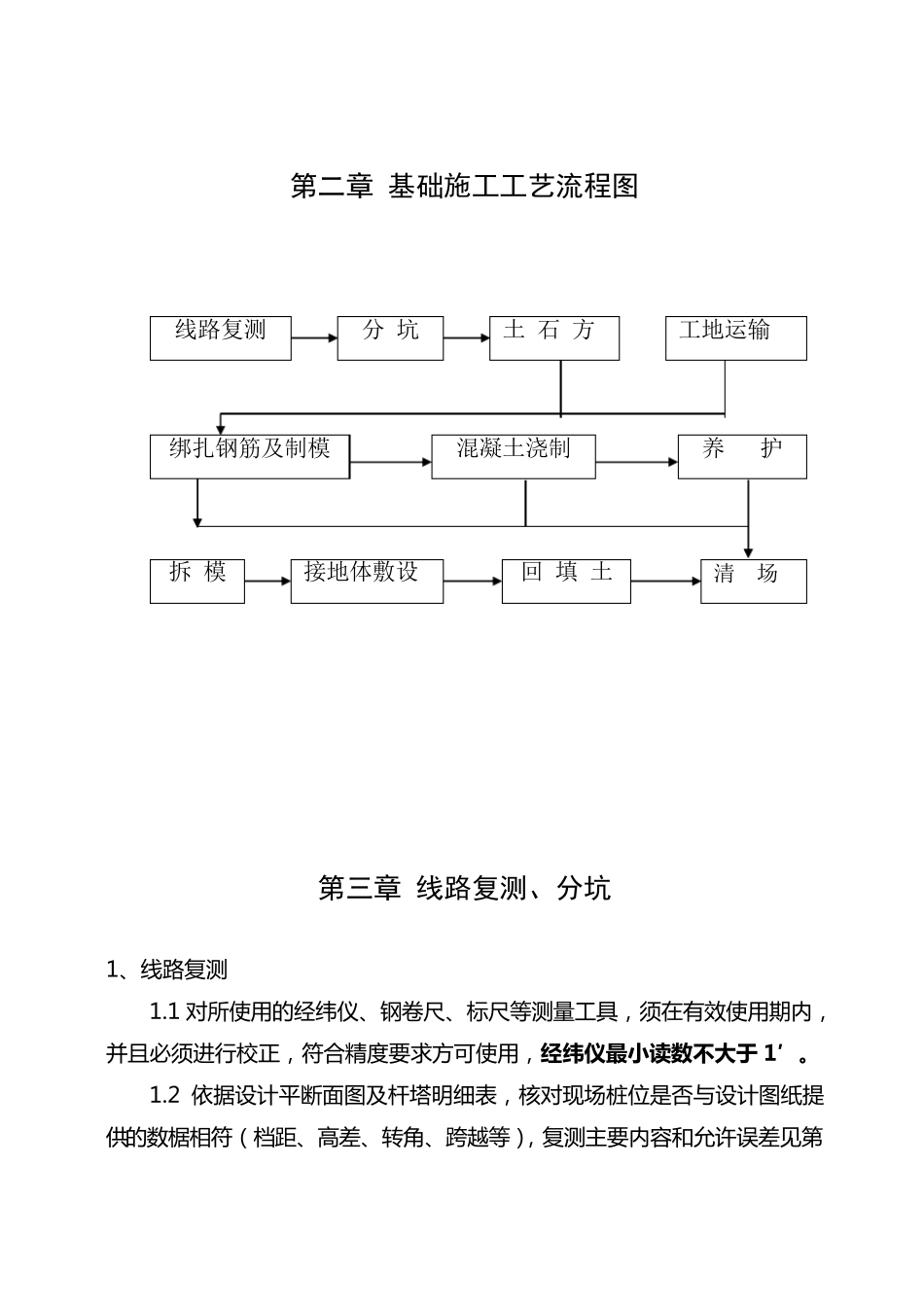

电力铁塔基础施工方案汇总_第2页
2/27

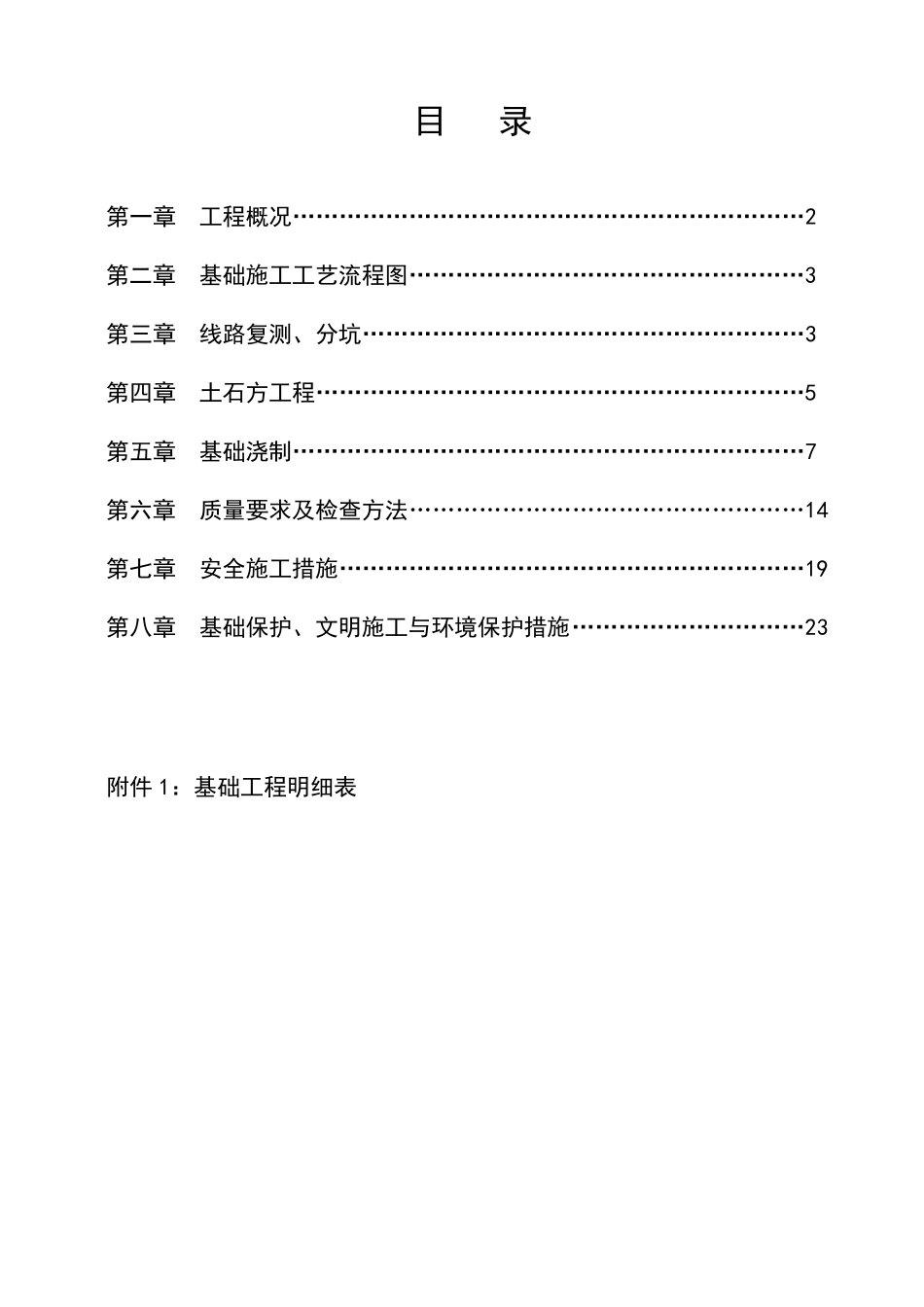

电力铁塔基础施工方案汇总_第3页
3/27
目 录 第一章 工程概况…………………………………………………………2 第二章 基础施工工艺流程图……………………………………………3 第三章 线路复测、分坑…………………………………………………3 第四章 土石方工程………………………………………………………5 第五章 基础浇制…………………………………………………………7 第六章 质量要求及检查方法……………………………………………14 第七章 安全施工措施……………………………………………………19 第八章 基础保护、文明施工与环境保护措施…………………………23 附件 1:基础工程明细表 第一章 工 程 概 况 1、工程简况 清江至葛山、白沙 220kV 双回线路破口进新干变工程,将现有的白沙至清江、葛山至清江 220kV 送电线路分别破口至新干变(熊家曹站址)。线路长度:葛山、白沙侧至新干变破口段长 2.214km,清江侧至新干变破口段长2.453km,全线双回路、单回路塔设计。新建铁塔 17 基。 2、交通运输条件 本线路所经地区为新干县境内, 线路交通条件良好。但雨水季节载重汽车难行驶,运输有一定的难度。 3、地形地貌情况:沿线地质条件良好,地貌以丘陵、河网泥沼为主,海拔标高在 30-100 米之间。 4、基础型式及工程量 基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。基础砼量802.27 m3,采用 C20 混凝土,其中斜柱柔性基础需用 C10 打垫层。 5、杆塔基础编号规定 线路方向由小号侧(新干变)至大号侧(破口侧)方向,基础编号如下图所示 A D C B 塔位中 心A B D C 塔位中 心大号侧(破口侧) 小号侧(新干变侧) 大号侧(破口侧) 小号侧(新干变侧) 直线塔基础 耐张塔基础 第二章 基础施工工艺流程图 第三章 线路复测、分坑 1、线路复测 1.1 对所使用的经纬仪、钢卷尺、标尺等测量工具,须在有效使用期内,并且必须进行校正,符合精度要求方可使用,经 纬 仪 最 小 读 数 不 大 于 1′ 。 1.2 依据设计平断面图及杆塔明细表,核对现场桩位是否与设计图纸提供的数椐相符(档距、高差、转角、跨越等),复测主要内容和允许误差见第线路复测 分 坑 土 石 方 工地运输 绑扎钢筋及制模 混凝土浇制 养 护 拆 模 接地体敷设 回 填 土 清 场 六 章 线 路 复 测 质 量 要 求 及 检 查 方 法 ( 表 1)。 1.3 各 施 工 段 复 测 时 应 向 相 ...
