电力顶管施工方案

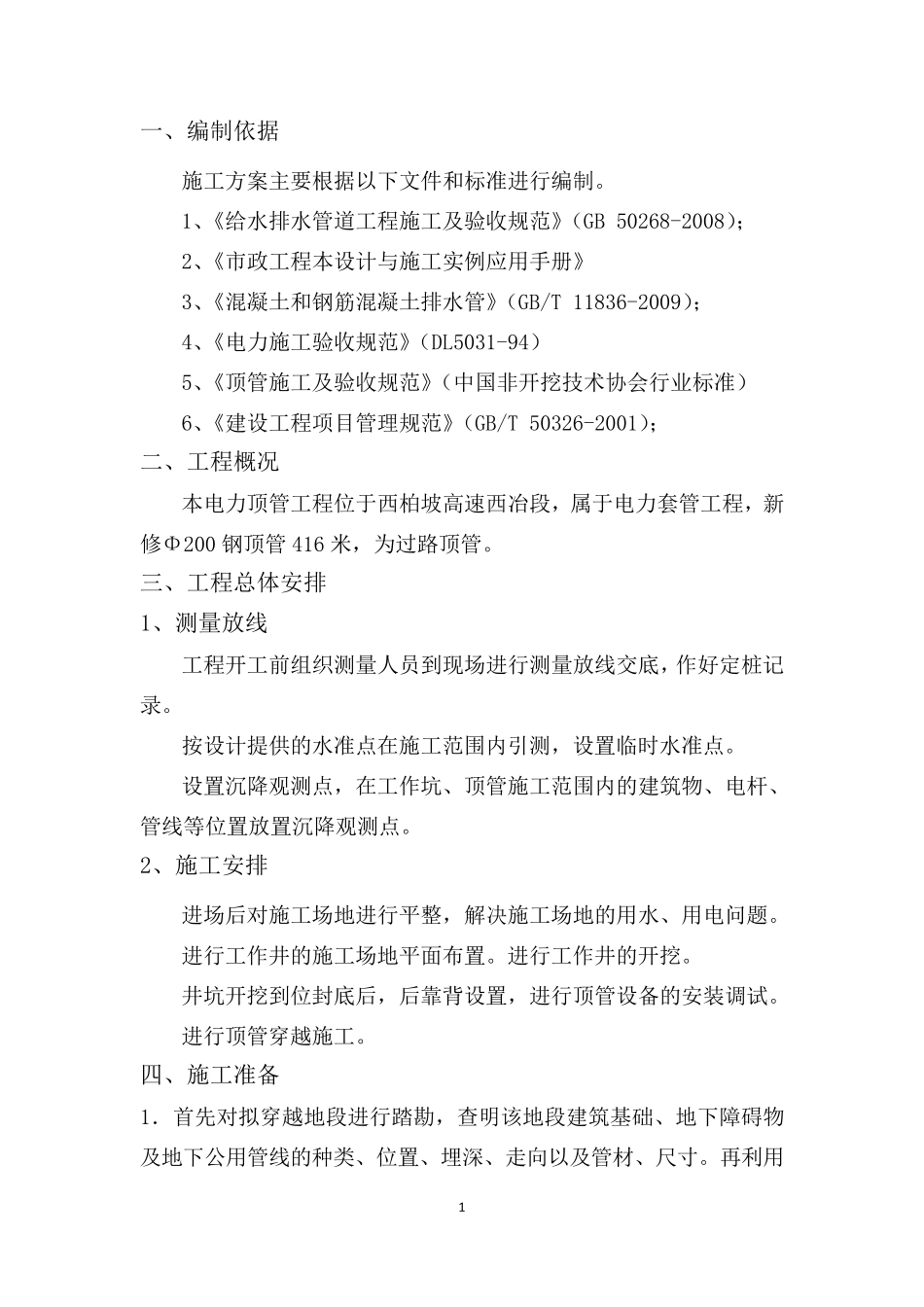

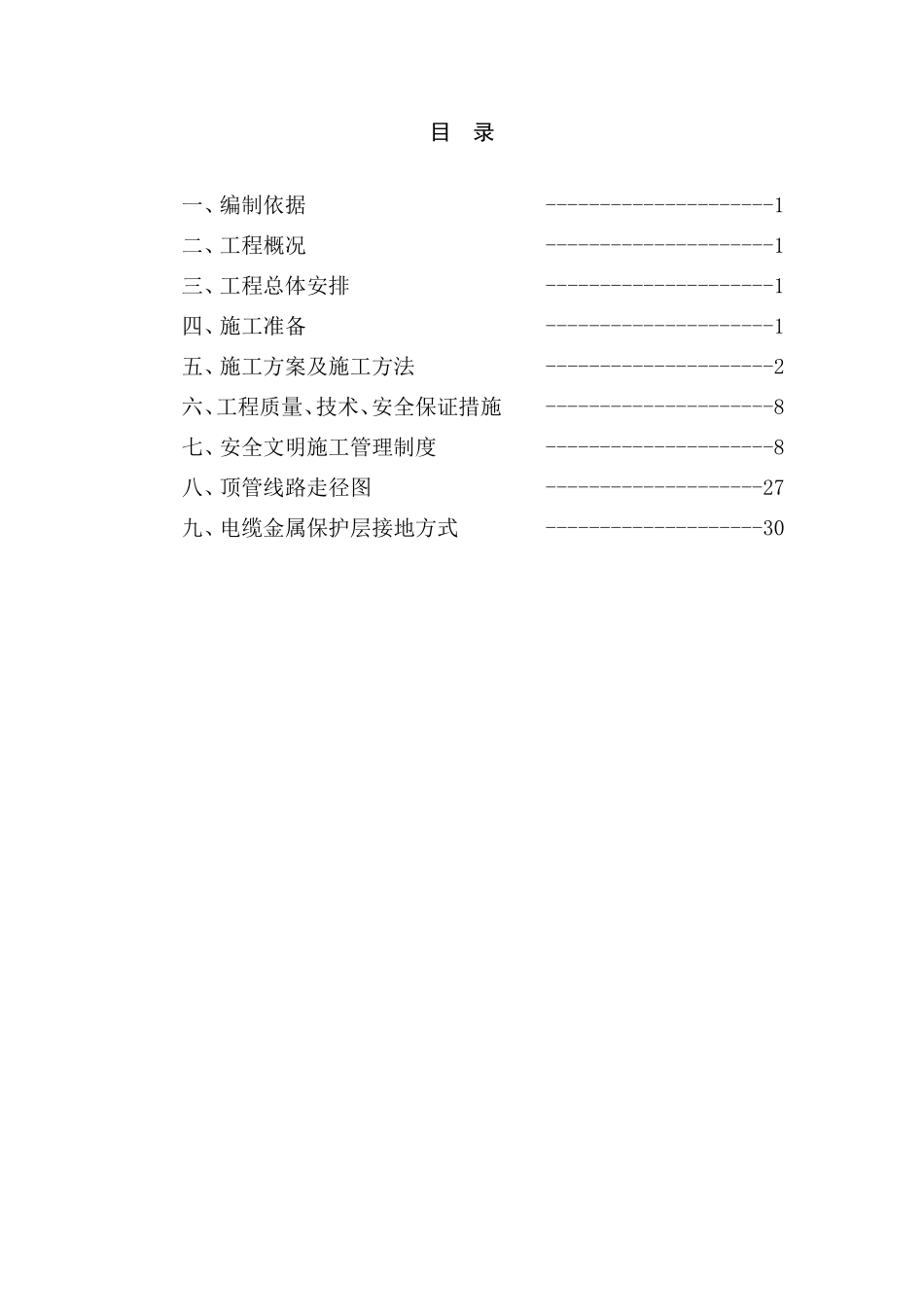

电 力 顶 管 施 工 方 案 二0 一六年七月 目 录 一、编制依据 ---------------------1 二、工程概况 ---------------------1 三、工程总体安排 ---------------------1 四、施工准备 ---------------------1 五、施工方案及施工方法 ---------------------2 六、工程质量、技术、安全保证措施 ---------------------8 七、安全文明施工管理制度 ---------------------8 八、顶管线路走径图 --------------------27 九、电缆金属保护层接地方式 --------------------30 1 一、编制依据 施工方案主要根据以下文件和标准进行编制。 1、《给水排水管道工程施工及验收规范》（GB 50268-2008）； 2、《市政工程本设计与施工实例应用手册》 3、《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）； 4、《电力施工验收规范》（DL5031-94） 5、《顶管施工及验收规范》（中国非开挖技术协会行业标准） 6、《建设工程项目管理规范》（GB/T 50326-2001）； 二、工程概况 本电力顶管工程位于西柏坡高速西冶段，属于电力套管工程，新修Φ200 钢顶管416 米，为过路顶管。 三、工程总体安排 1、测量放线 工程开工前组织测量人员到现场进行测量放线交底，作好定桩记录。 按设计提供的水准点在施工范围内引测，设置临时水准点。 设置沉降观测点，在工作坑、顶管施工范围内的建筑物、电杆、管线等位置放置沉降观测点。 2、施工安排 进场后对施工场地进行平整，解决施工场地的用水、用电问题。 进行工作井的施工场地平面布置。进行工作井的开挖。 井坑开挖到位封底后，后靠背设置，进行顶管设备的安装调试。 进行顶管穿越施工。 四 、施工准备 1． 首 先 对拟 穿越地段进行踏 勘 ，查 明 该 地段建筑基 础 、地下障 碍 物及地下公 用管线的种 类 、位置、埋 深 、走 向 以及管材 、尺 寸 。再 利 用 2 管线探测仪进一步确定地下各种管线的走向及深度。最后根据相关部门的管位交底进行复核。 2．查明拟穿越地段的土层结构、分布特征和工程地质性质。 3、场地平整、确定钻机位置、入土点、出土点以及造斜段长度等。 4．通过勘测结果进行导向孔轨迹设计，定出最合适的轨迹。 5．所有施工机械设备登记、检查进入施工现场。 6．接通水和电，准备好泥浆泵、清水泵。 7．配制泥浆，根据土质配制相应浓度的泥浆。 五、施工方案及施工方法 顶管工程施工流程图 进场 现场勘察 测...
