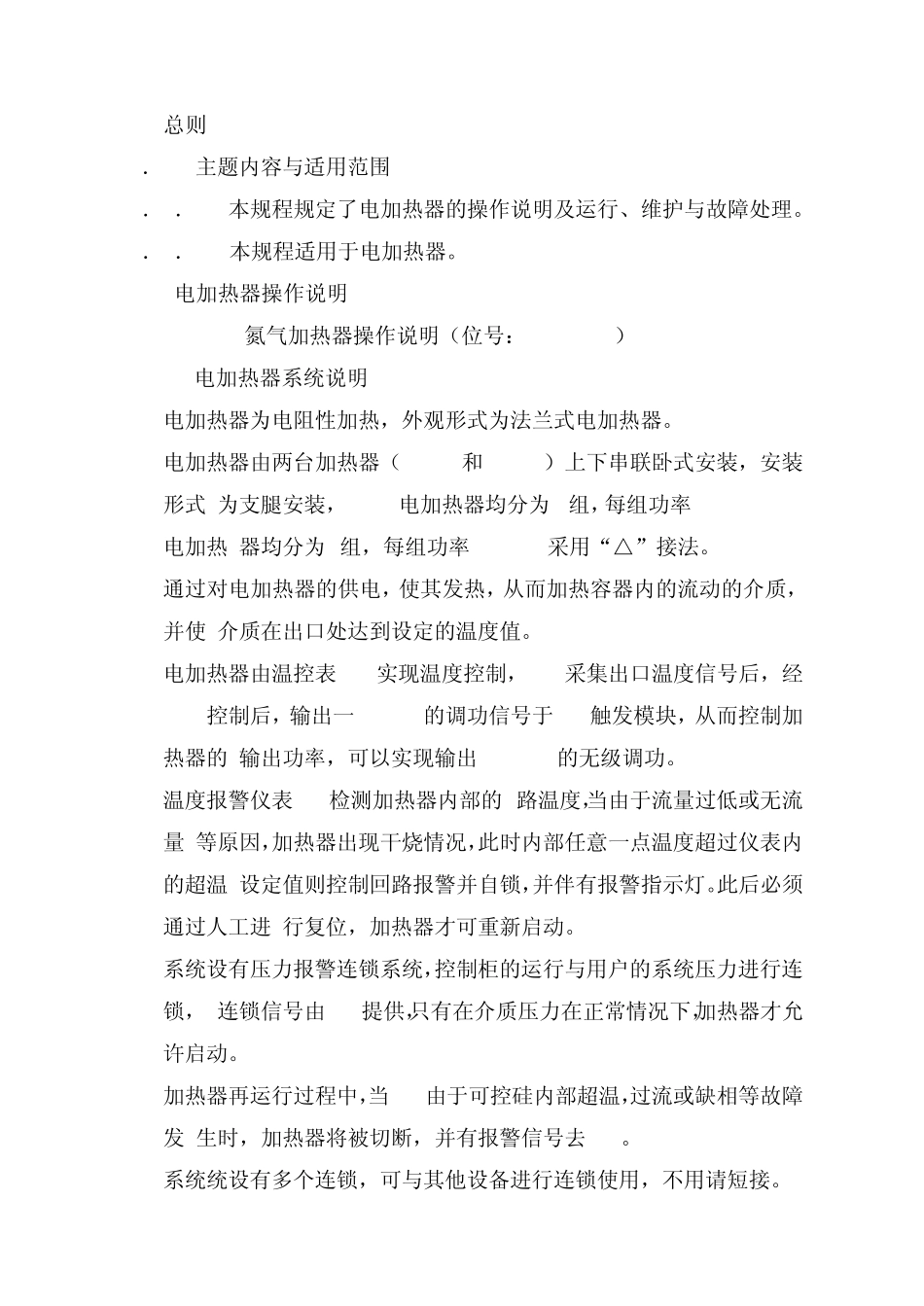

新能源分公司机动部 电加热器 维护检修规程 批准： 审核： 编制： 2010 年 6 月 目 录 1 总则„„„„„„„„„„„„„„„„„„„„„„„„3 2 电加热器操作说明 „„„„„„„„„„„„„„„„„„3 2.1 400KW氮气加热器操作说明„„„„„„„„„„„„„3 2.2 400KW导热油加热器操作说明„„„„„„„„„„„„4 2.3 5KW HCL加热器操作说明 „„„„„„„„„„„„„5 3 常见故障和处理方法„„„„„„„„„„„„„„„„„„7 4 维修步骤及数据„„„„„„„„„„„„„„„„„„„„8 1 总则 1．1 主题内容与适用范围 1．1．1 本规程规定了电加热器的操作说明及运行、维护与故障处理。 1．1．2 本规程适用于电加热器。 2 电加热器操作说明 2.1 400KW氮气加热器操作说明（位号：HT-12039） 2.1.1 电加热器系统说明 1) 电加热器为电阻性加热，外观形式为法兰式电加热器。 2) 电加热器由两台加热器（240kW 和 160kW）上下串联卧式安装，安装形式 为支腿安装，240kW 电加热器均分为 3 组，每组功率 80kW,160kW 电加热 器均分为 3 组，每组功率 53.3kW,采用“△”接法。 3) 通过对电加热器的供电，使其发热，从而加热容器内的流动的介质，并使 介质在出口处达到设定的温度值。 4) 电加热器由温控表 ST1 实现温度控制，ST1 采集出口温度信号后，经 PID 控制后，输出一 4-20mA 的调功信号于 SCR 触发模块，从而控制加热器的 输出功率，可以实现输出 0-400kW 的无级调功。 5) 温度报警仪表 ST2 检测加热器内部的 6 路温度，当由于流量过低或无流量 等原因，加热器出现干烧情况，此时内部任意一点温度超过仪表内的超温 设定值则控制回路报警并自锁，并伴有报警指示灯。此后必须通过人工进 行复位，加热器才可重新启动。 6) 系统设有压力报警连锁系统，控制柜的运行与用户的系统压力进行连锁， 连锁信号由 DCS 提供，只有在介质压力在正常情况下，加热器才允许启动。 7) 加热器再运行过程中，当 SCR 由于可控硅内部超温，过流或缺相等故障发 生时，加热器将被切断，并有报警信号去 DCS。 8) 系统统设有多个连锁，可与其他设备进行连锁使用，不用请短接。 2.1.2 配电盘的操作 1) 检查确保各线路可靠连接。 2) 合上总断路器QF11及隔离开关HS1，系统得电处于可运行状态。 3) 确保各连锁点均符合要求，面板急停按钮处于正常...
