电加热器设计

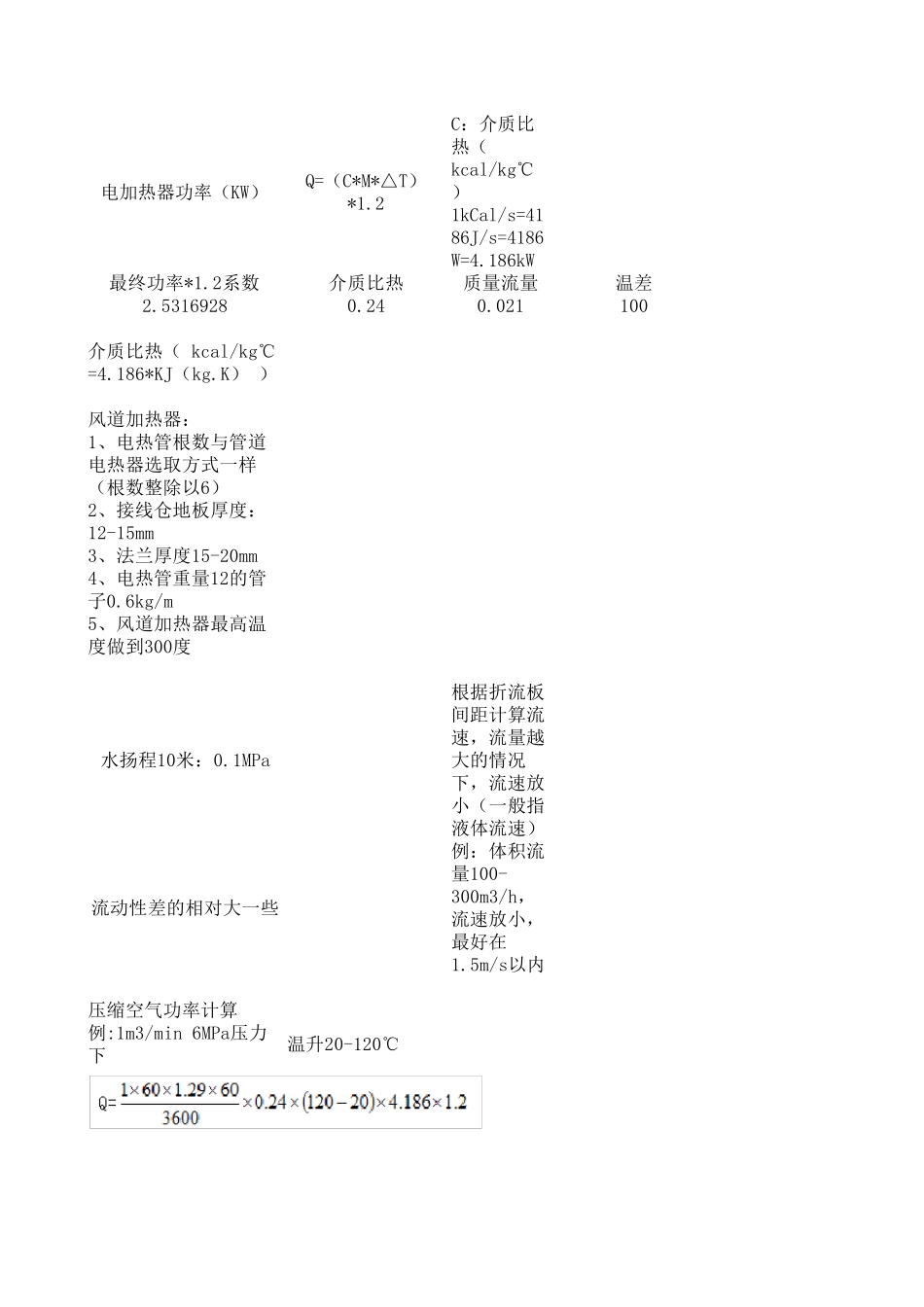

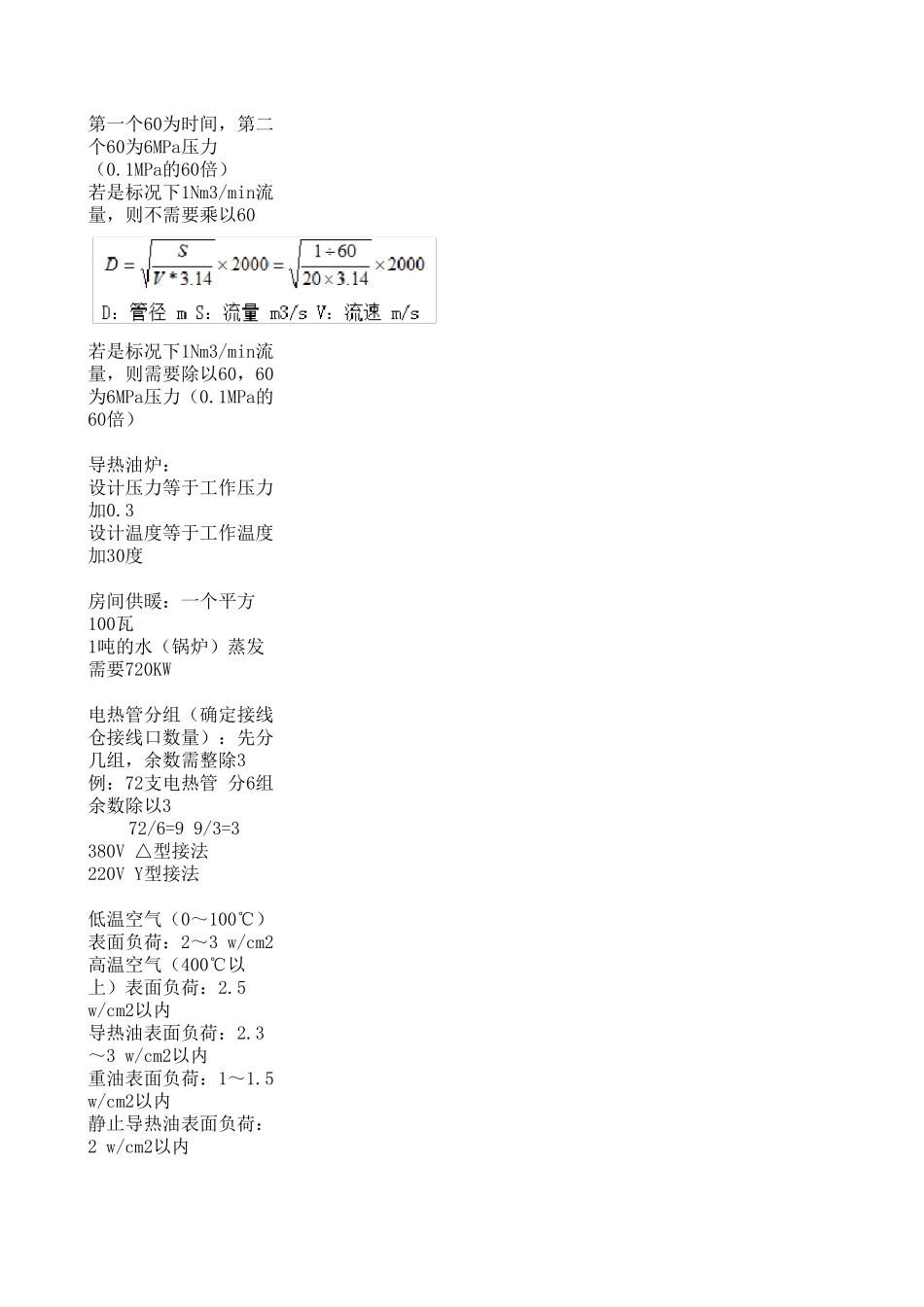

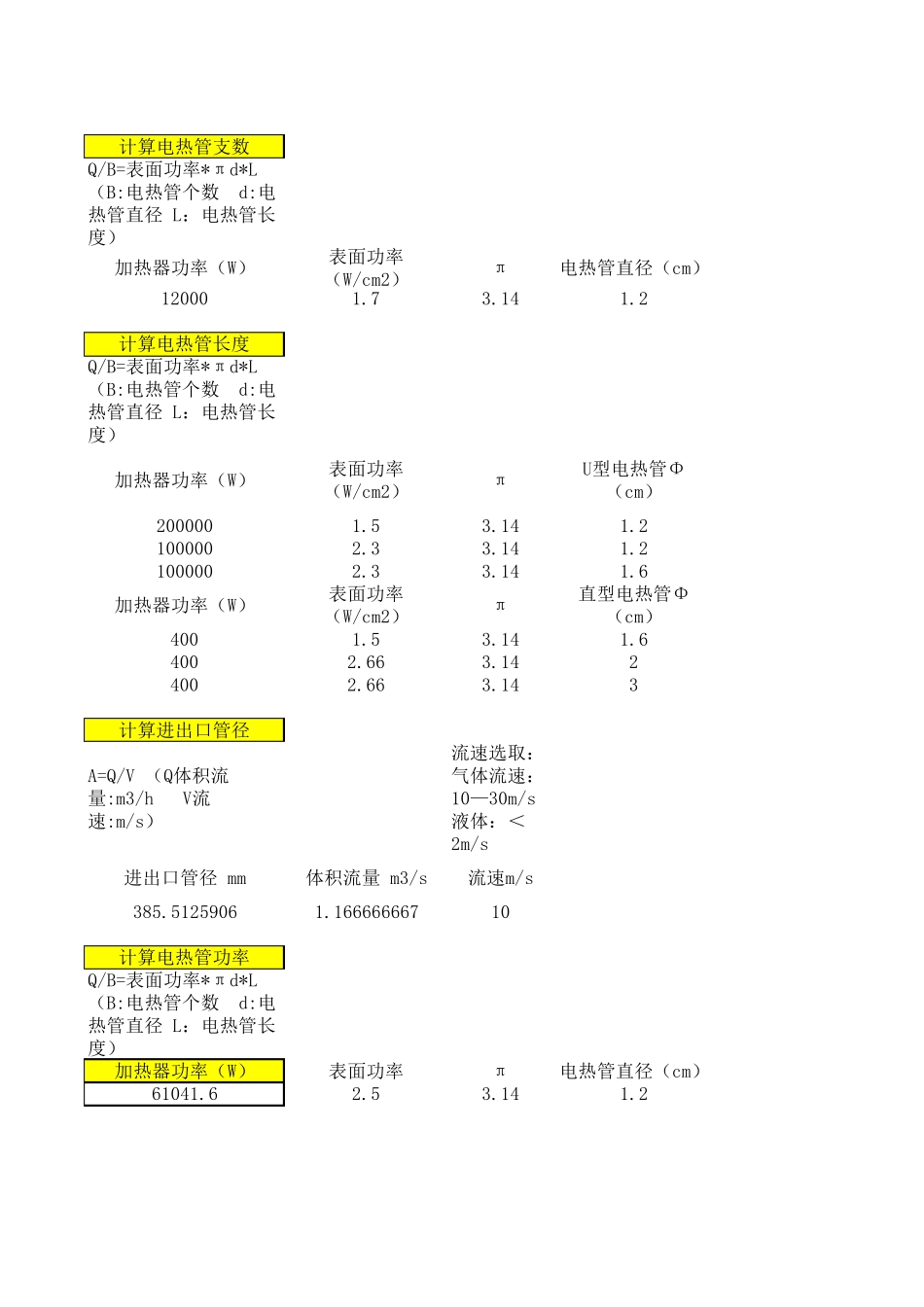

计算电热管支数Q/B=表面功率*πd*L（B:电热管个数 d:电热管直径 L：电热管长度）加热器功率（W）表面功率（W/cm2）π电热管直径（cm）120001.73.141.2计算电热管长度Q/B=表面功率*πd*L（B:电热管个数 d:电热管直径 L：电热管长度）加热器功率（W）表面功率（W/cm2）πU型电热管Φ（cm）2000001.53.141.21000002.33.141.21000002.33.141.6加热器功率（W）表面功率（W/cm2）π 直型电热管Φ（cm）4001.53.141.64002.663.1424002.663.143计算进出口管径A=Q/V （Q体积流量:m3/h V流速:m/s）流速选取：气体流速：10—30m/s液体：＜2m/s进出口管径 mm体积流量 m3/s流速m/s385.51259061.16666666710计算电热管功率Q/B=表面功率*πd*L（B:电热管个数 d:电热管直径 L：电热管长度）加热器功率（W）表面功率π电热管直径（cm）61041.62.53.141.2电加热器功率（KW）Q=（C*M*△T）*1.2C：介质比热（kcal/kg℃）1kCal/s=4186J/s=4186W=4.186kW最终功率*1.2系数介质比热 质量流量温差2.53169280.240.021100介质比热（ kcal/kg℃=4.186*KJ（kg.K） ）风道加热器：1、电热管根数与管道电热器选取方式一样（根数整除以6）2、接线仓地板厚度：12-15mm3、法兰厚度15-20mm4、电热管重量12的管子0.6kg/m5、风道加热器最高温度做到300度水扬程10米：0.1MPa根据折流板间距计算流速，流量越大的情况下，流速放小（一般指液体流速）流动性差的相对大一些例：体积流量100-300m3/h，流速放小，最好在1.5m/s以内压缩空气功率计算例:1m3/min 6MPa压力下温升20-120℃第一个60为时间，第二个60为6MPa压力（0.1MPa的60倍）若是标况下1Nm3/min流量，则不需要乘以60若是标况下1Nm3/min流量，则需要除以60，60为6MPa压力（0.1MPa的60倍）导热油炉：设计压力等于工作压力加0.3设计温度等于工作温度加30度房间供暖：一个平方100瓦1吨的水（锅炉）蒸发需要720KW电热管分组（确定接线仓接线口数量）：先分几组，余数需整除3例：72支电热管 分6组余数除以372/6=9 9/3=3380V △型接法220V Y型接法低温空气（0～100℃）表面负荷：2～3 w/cm2高温空气（400℃以上）表面负荷：2.5w/cm2以内导热油表面负荷：2.3～3 w/cm2以内重油表面负荷：1～1.5w/cm2以内静止导热油表面负荷：2 w/cm2以内熔盐表面负荷：2.3～3w/cm2以内注：导热油最高温度380℃，380℃以上需用熔盐0.1Mpa下的气体体积流量计算功率需乘以20.1Mpa压力下气体与标况下气体体积相差2倍在容器状态下循环加热水...
