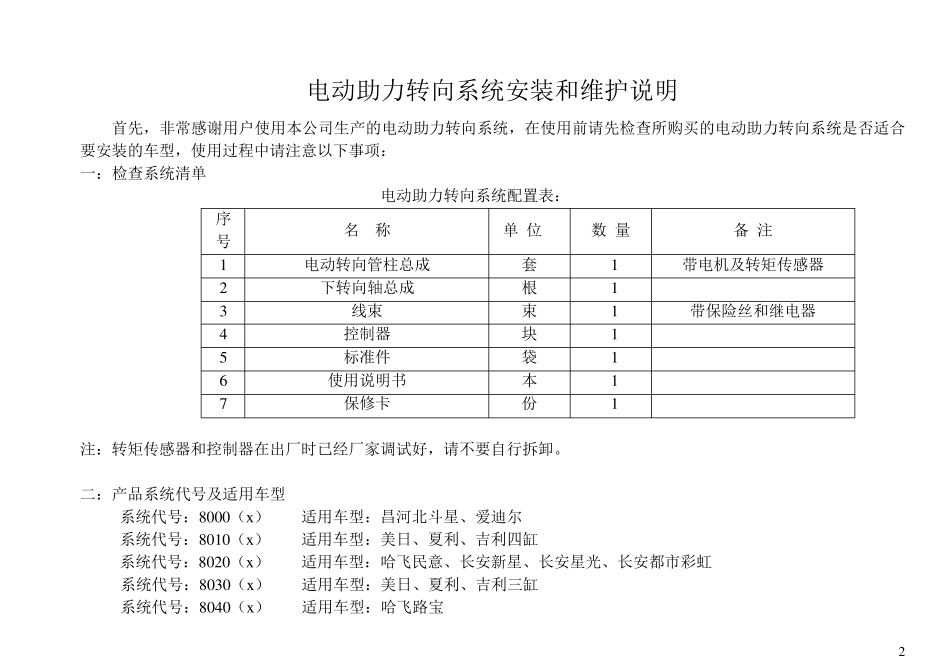

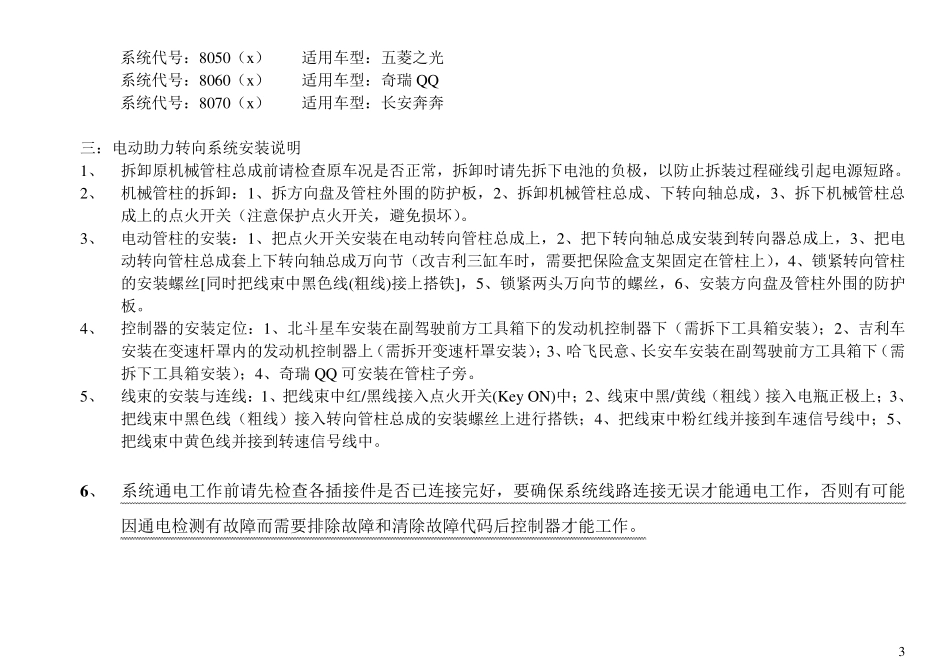

电动助力转向系统 安装使用说明书 2 电动助力转向系统安装和维护说明 首先，非常感谢用户使用本公司生产的电动助力转向系统，在使用前请先检查所购买的电动助力转向系统是否适合要安装的车型，使用过程中请注意以下事项： 一：检查系统清单 电动助力转向系统配置表： 序号 名 称 单 位 数 量 备 注 1 电动转向管柱总成 套 1 带电机及转矩传感器 2 下转向轴总成 根 1 3 线束 束 1 带保险丝和继电器 4 控制器 块 1 5 标准件 袋 1 6 使用说明书 本 1 7 保修卡 份 1 注：转矩传感器和控制器在出厂时已经厂家调试好，请不要自行拆卸。 二：产品系统代号及适用车型 系统代号：8 0 0 0 （x ） 适用车型：昌河北斗星、爱迪尔 系统代号：8 0 1 0 （x ） 适用车型：美日、夏利、吉利四缸 系统代号：8 0 2 0 （x ） 适用车型：哈飞民意、长安新星、长安星光、长安都市彩虹 系统代号：8 0 3 0 （x ） 适用车型：美日、夏利、吉利三缸 系统代号：8 0 4 0 （x ） 适用车型：哈飞路宝 3 系统代号：8050（x） 适用车型：五菱之光 系统代号：8060（x） 适用车型：奇瑞QQ 系统代号：8070（x） 适用车型：长安奔奔 三：电动助力转向系统安装说明 1、 拆卸原机械管柱总成前请检查原车况是否正常，拆卸时请先拆下电池的负极，以防止拆装过程碰线引起电源短路。 2、 机械管柱的拆卸：1、拆方向盘及管柱外围的防护板，2、拆卸机械管柱总成、下转向轴总成，3、拆下机械管柱总成上的点火开关（注意保护点火开关，避免损坏）。 3、 电动管柱的安装：1、把点火开关安装在电动转向管柱总成上，2、把下转向轴总成安装到转向器总成上，3、把电动转向管柱总成套上下转向轴总成万向节（改吉利三缸车时，需要把保险盒支架固定在管柱上），4、锁紧转向管柱的安装螺丝[同时把线束中黑色线(粗线)接上搭铁]，5、锁紧两头万向节的螺丝，6、安装方向盘及管柱外围的防护板。 4、 控制器的安装定位：1、北斗星车安装在副驾驶前方工具箱下的发动机控制器下（需拆下工具箱安装）；2、吉利车安装在变速杆罩内的发动机控制器上（需拆开变速杆罩安装）；3、哈飞民意、长安车安装在副驾驶前方工具箱下（需拆下工具箱安装）；4、奇瑞QQ 可安装在管柱子旁。 5、 线束的安装与连线：1、把线束中红/黑线接入点火开关(Key ON)中；2、线束中黑/黄线（粗线）接入电瓶正极上；3、把线束中黑色线（...
