电动单梁悬挂起重机自检报告项目

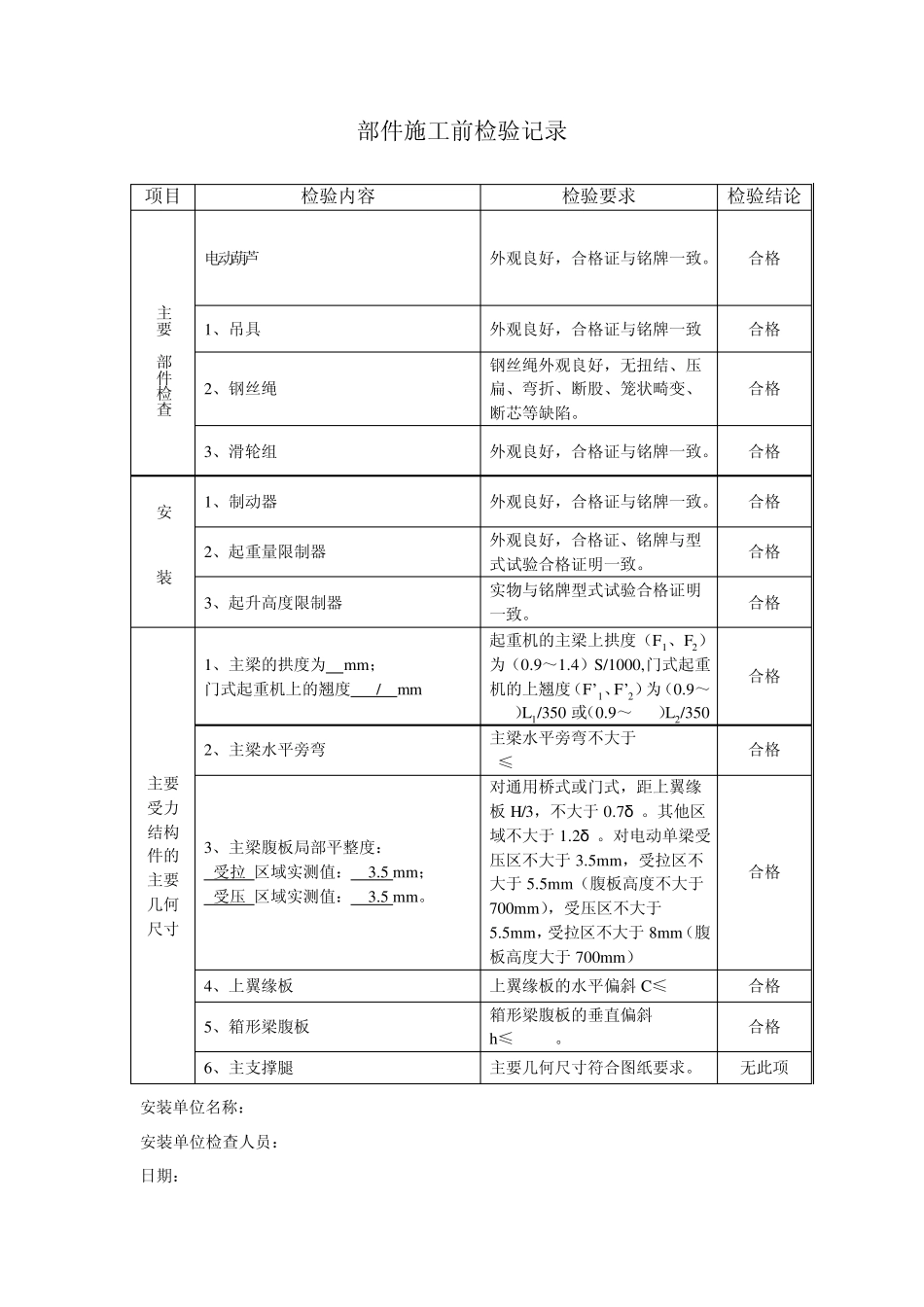

现场施工条件检查记录 项目 检验内容 检验要求 检验结论 安全距离 起重机运动部分与建筑安全距离 起重机所有运动件（除吊具和其他取物装置外）与建筑任何固定部分不小于0.05m m ； 合格 起重机运动部分与相关设施安全距离 （1） 起重机所有运动件（除吊具和其他取物装置外）与任何栏杆或扶手不小于0.1m ； （2） 起重机所有运动件（除吊具和其他取物装置外）与出入区（允许人员进出的所有通道，工作平台除外）不小于0.5m； 合格 起重机运动部分与输电线安全距离 起重机上任何部件与高压输电线的最 小距离不小于1.5m； 合格 安装单位名称： 安装单位检查人员： 日期： 部件施工前检验记录 项目 检验内容 检验要求 检验结论 设备主要零部件检查 电动葫芦 外观良好，合格证与铭牌一致。 合格 1、吊具 外观良好，合格证与铭牌一致 合格 2、钢丝绳 钢丝绳外观良好，无扭结、压扁、弯折、断股、笼状畸变、断芯等缺陷。 合格 3、滑轮组 外观良好，合格证与铭牌一致。 合格 安全保护装置 1、制动器 外观良好，合格证与铭牌一致。 合格 2、起重量限制器 外观良好，合格证、铭牌与型式试验合格证明一致。 合格 3、起升高度限制器 实物与铭牌型式试验合格证明一致。 合格 主要受力结构件的主要几何尺寸 1、主梁的拱度为 m m ； 门式起重机上的翘度 / m m 起重机的主梁上拱度（F1、F2）为（0.9～1.4）S/1000,门式起重机的上翘度（F’1、F’2）为（0.9～1.4）L1/350 或（0.9～1.4）L2/350 合格 2、主梁水平旁弯 主梁水平旁弯不大于 f≤S/2000 合格 3、主梁腹板局部平整度： 受拉 区域实测值： 3.5 m m ； 受压 区域实测值： 3.5 m m 。 对通用桥式或门式，距上翼缘板 H/3，不大于0.7δ 。其他区域不大于1.2δ 。对电动单梁受压区不大于3.5m m ，受拉区不大于5.5m m （腹板高度不大于700m m ），受压区不大于5.5m m ，受拉区不大于8m m（腹板高度大于700m m ） 合格 4、上翼缘板 上翼缘板的水平偏斜 C≤B/200 合格 5、箱形梁腹板 箱形梁腹板的垂直偏斜 h≤H/200。 合格 6、主支撑腿 主要几何尺寸符合图纸要求。 无此项 安装单位名称： 安装单位检查人员： 日期： 部件施工过程与施工后检验记录（一） 项目 检验内容 检验要求 检验结论 主要受力构件 的连接情况 主梁、主支撑腿。 无损坏，外观良好，链接可靠 合格 施工后主要受力结...
