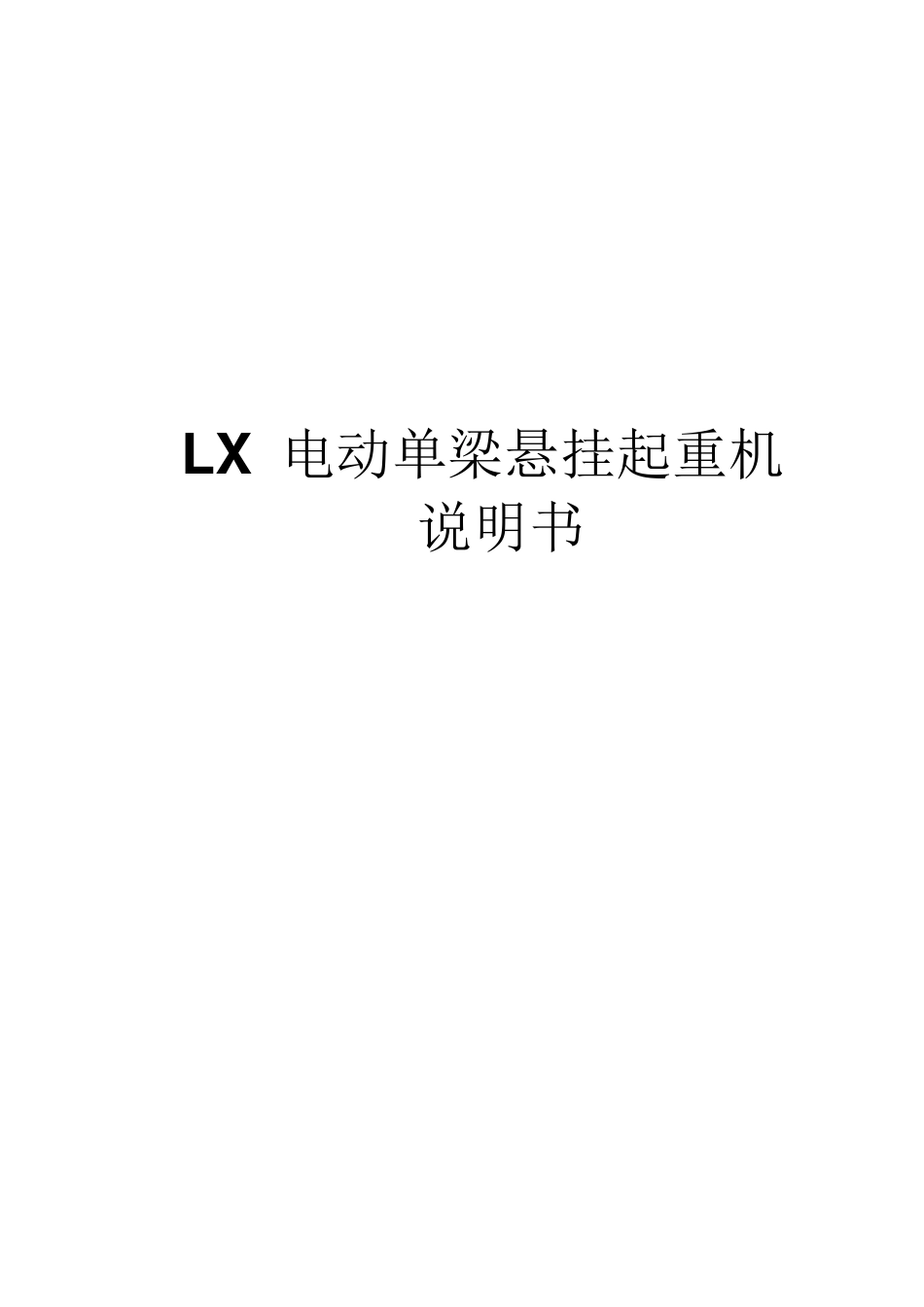

电动单梁悬挂起重机说明书=

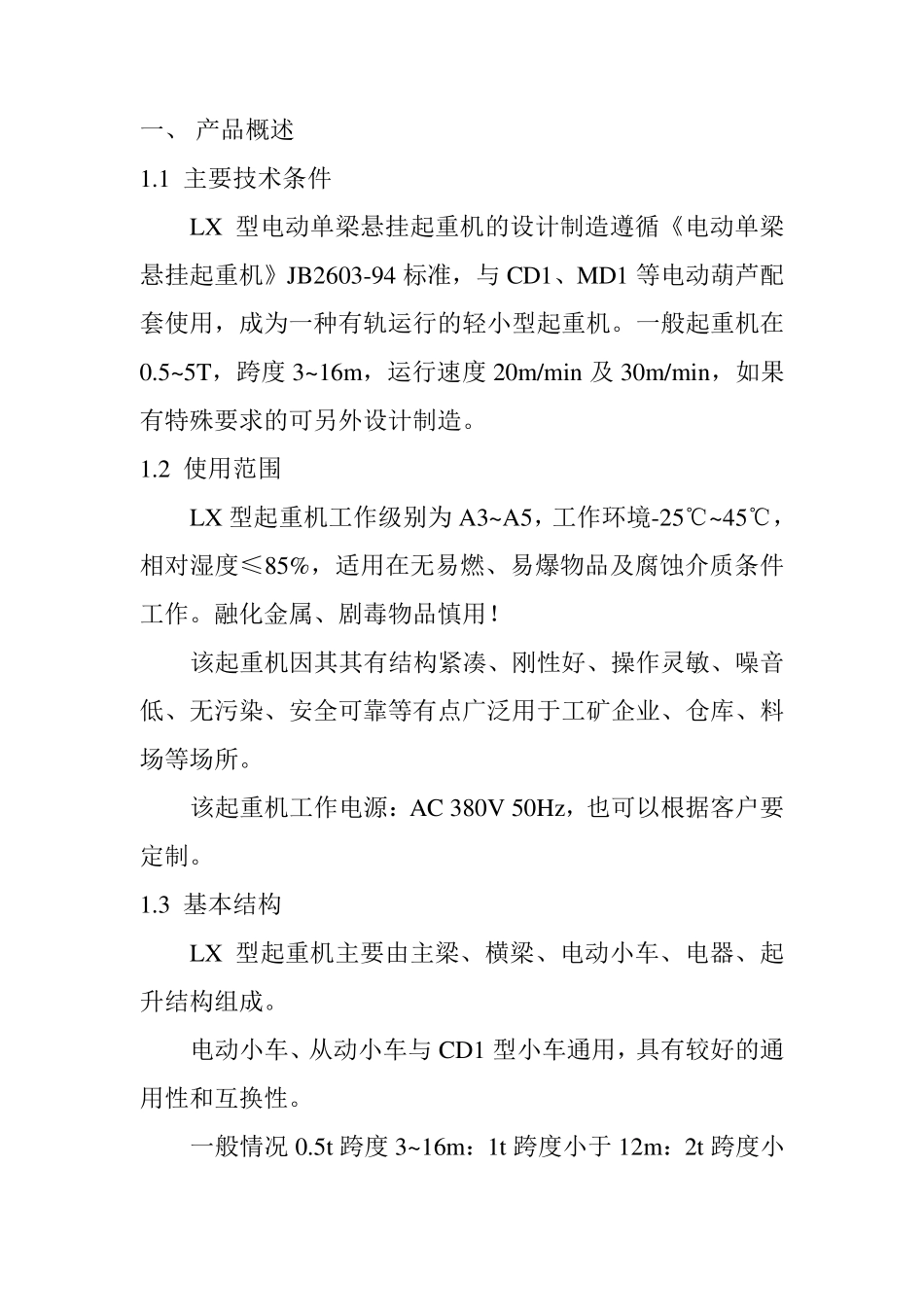

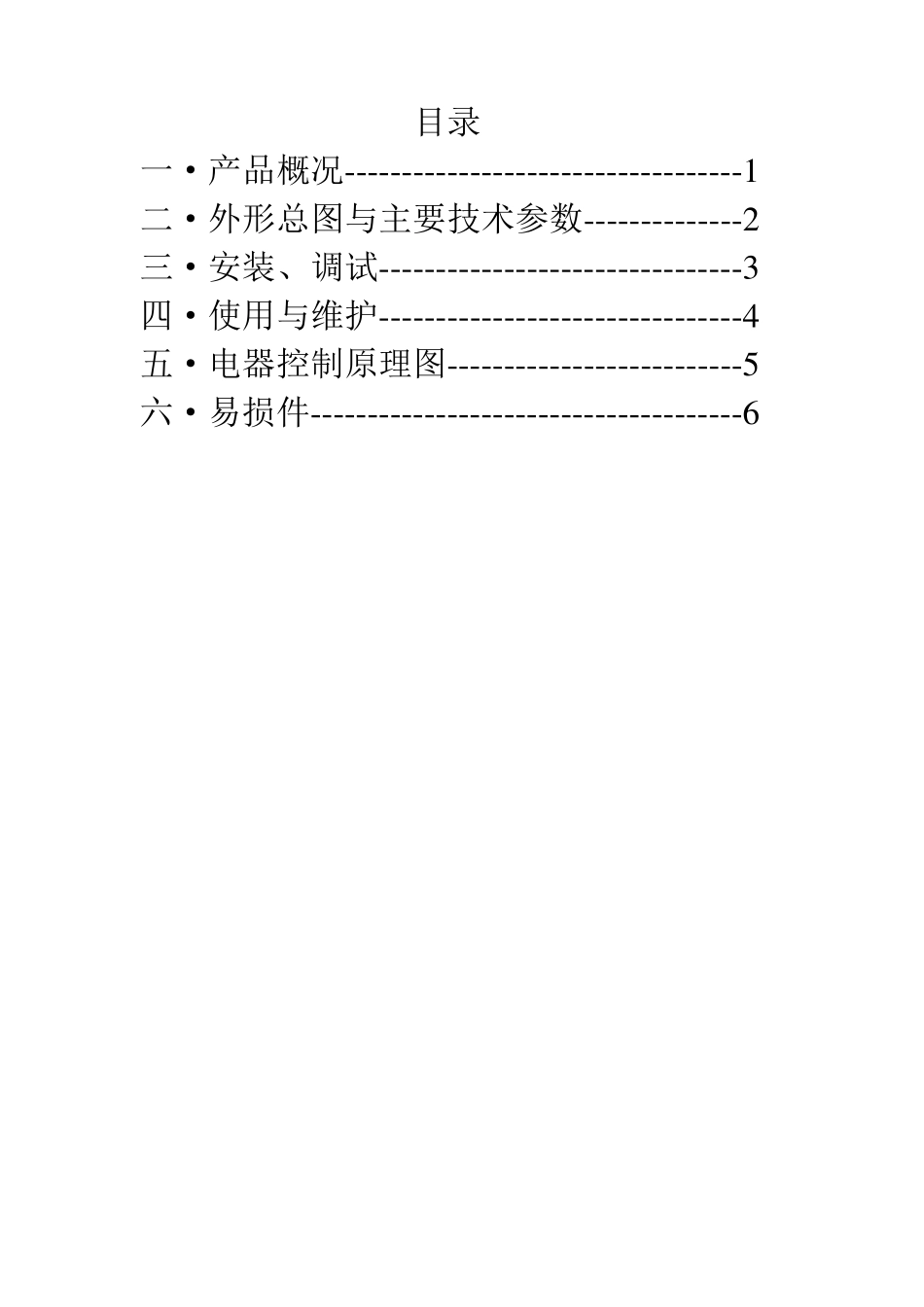

LX 电动单梁悬挂起重机说明书 目录 一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6 一、 产品概述 1.1 主要技术条件 LX 型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94 标准，与CD1、MD1 等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。一般起重机在0.5~5T，跨度3~16m，运行速度20m/min 及30m/min，如果有特殊要求的可另外设计制造。 1.2 使用范围 LX 型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。融化金属、剧毒物品慎用！ 该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。 该起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。 1.3 基本结构 LX 型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。 电动小车、从动小车与CD1 型小车通用，具有较好的通用性和互换性。 一般情况 0.5t 跨度3~16m：1t 跨度小于 12m：2t 跨度小于等于7.5m 时可不配备横梁，也可根据用户需要配备横梁。横梁轮距随起重机重量及跨度不同而不同。详细情况见表1、表2、表3. 电 机电 器 性 能 及参 数 符 合 JB834 、 ZJB80013.3 及JB/T6391.2 有关标准。 起升机构情况详见电动葫芦说明书。 1.4 幸好表示法示例： 二、外形总图与主要技术参数 见图表 三、安装调试 3.1 安装 为了方便运输，出厂时一般情况主梁、横梁、电动葫芦、电（从）动小车为分解包装，现场安装时重新组装。 2 一 起重机工作级别 跨度10.5m 额定起重重量2t 产品型号 L X 10.5 一 A 4 3.1.1 主梁和横梁组装 横梁上两端和中间有三个轴孔，将连接板插入横梁中部缝隙，是的连接板孔与横梁中部等孔径对准后，装上轴Ⅱ，再用卡板将轴Ⅱ固定即可。 3.1.2 电动小车（从动小车）与横梁连接： 小车与横梁的连接是三角形平衡梁轴 I、M30X1.5 的螺栓等完成的。根据小车轨道宽度，利用调整垫来调整车轮内缘距离，保证轮缘内侧距轨道沿 3~5mm。 3.1.3 电器及电器安装 各部分安装之后，在正确的安装...
