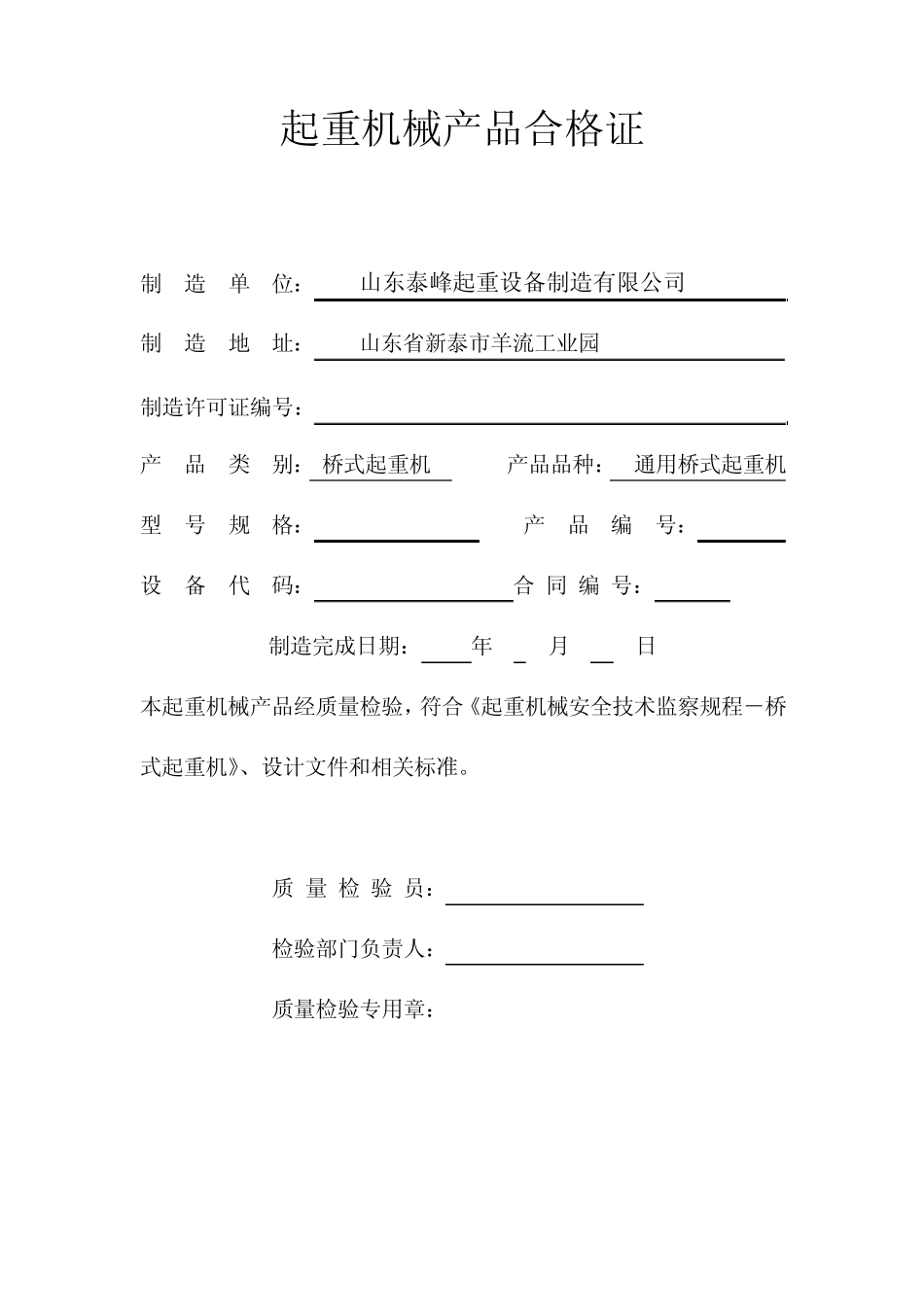

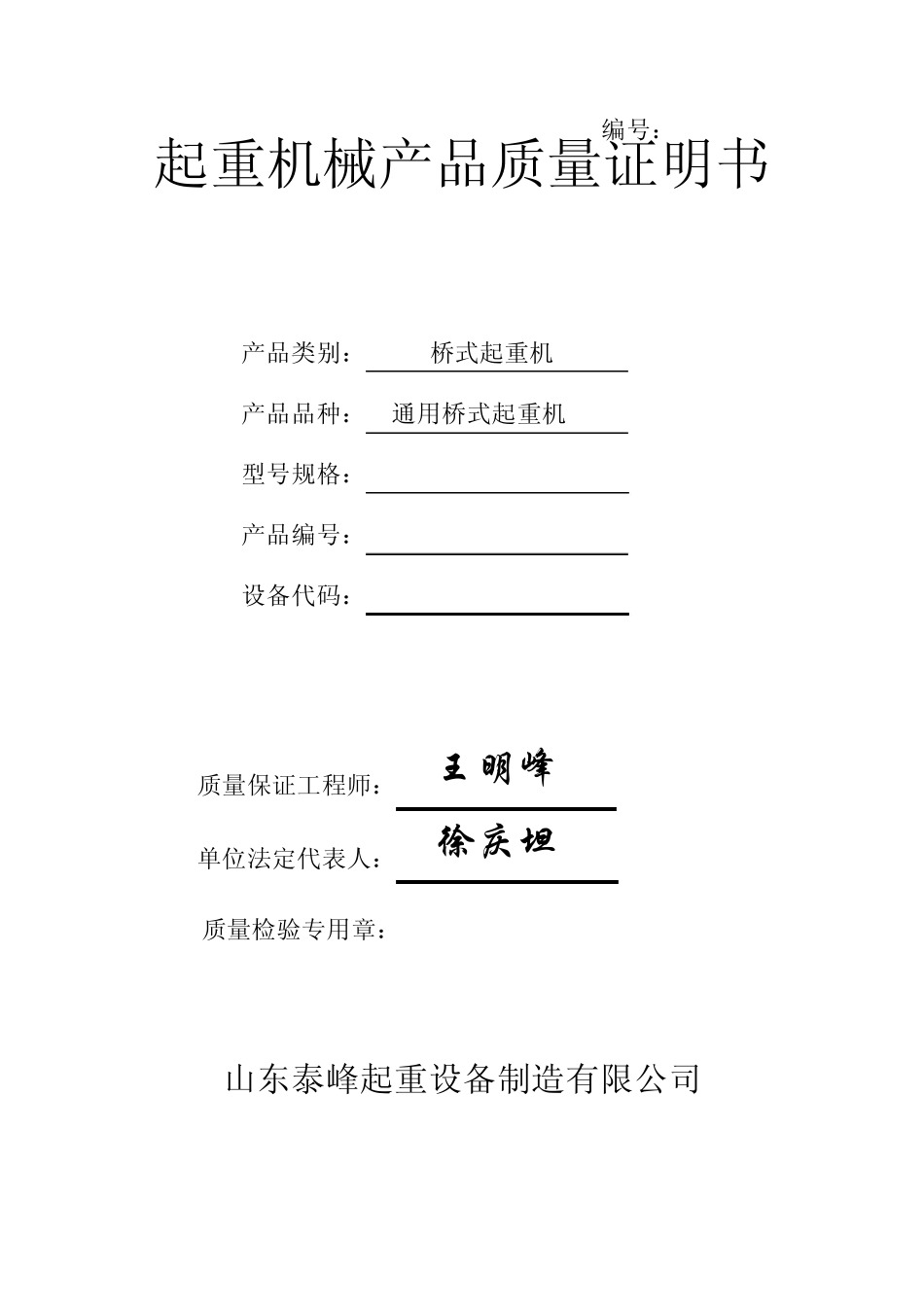

编号：A1003 起重机械产品质量证明书 产品类别： 桥式起重机 产品品种： 通用桥式起重机 型号规格： QD20/5-22.5 A5 产品编号： 10013 设备代码： 41101025120100013 质量保证工程师： 王明峰 单位法定代表人： 徐庆坦 质量检验专用章： 山东泰峰起重设备制造有限公司 起重机械产品合格证 制 造 单 位： 山东泰峰起重设备制造有限公司 制 造 地 址： 山东省新泰市羊流工业园 制造许可证编号： TS2410251-2011 产 品 类 别： 桥式起重机 产品品种： 通用桥式起重机 型 号 规 格： QD20/5-22.5 A5 产 品 编 号： 10013 设 备 代 码：41101025120100013 合 同 编 号：10001 制造完成日期：2010年 3 月 12 日 本起重机械产品经质量检验，符合《起重机械安全技术监察规程－桥式起重机》、设计文件和相关标准。 质 量 检 验 员： 检验部门负责人： 质量检验专用章： 一、 产品技术特性 主要参数和用途 额定起重量 20/5t 跨度 22.5m 整机工作级别 A5 起升高度 9m 大车基距 4.1m 小车轨距 2m 下降深度 / m 主钩左/右极限位置 1900/1450 mm 最大轮压 70.65KN 整机重量 29.929t 防爆等级 / 整机功率 64KW 用途 吊运 主要结构形式 主体结构形式 箱形 防爆型式 操纵方式 空操 吊具型式 吊钩 工作机构主要特性 起升机构 主起升 起升特性 倍率 4 电机型号/数量 YZR225M-8/1 速度 6.92m/min 功率 26KW 相应最大起重量 20t 制动器型号/数量 YWZ-300/90/1 工作级别 M5 制动力矩 0.8KN·m 减速器型号 ZQ650-3CA 传动比 40.17 卷筒直径 500mm 定滑轮直径 565mm 钢丝绳型号 6×19+FC-17 大/小车轮直径 700 / 350 mm 副起升 起升特性 倍率 2 电机型号/数量 YZR180L-6/1 速度 12.3m/min 功率 17KW 相应最大起重量 5t 制动器型号/数量 YWZ-300/45/1 工作级别 M5 制动力矩 0.63KN·m 减速器型号 ZQ500-3CA 传动比 48.57 卷筒直径 400mm 定滑轮直径 350mm 钢丝绳型号 6×19+FC-14 大/小车轮直径 700 / 350 mm 大车行走机构 速度 64.9m/min 功率 8.5KW 工作级别 M5 制动器型号/数量 YWZ-200/25/2 电机型号/数量 YZR160M2-6/2 制动力矩 0.2KN·m 减速器型号 ZQ400-1/2 传动比 31.5 大车车轮 踏面直径 700mm 适应轨道 43Kg/m或 QU70 主要参数和用途 小车运行机...
