电动机控制元器件及电缆的选型

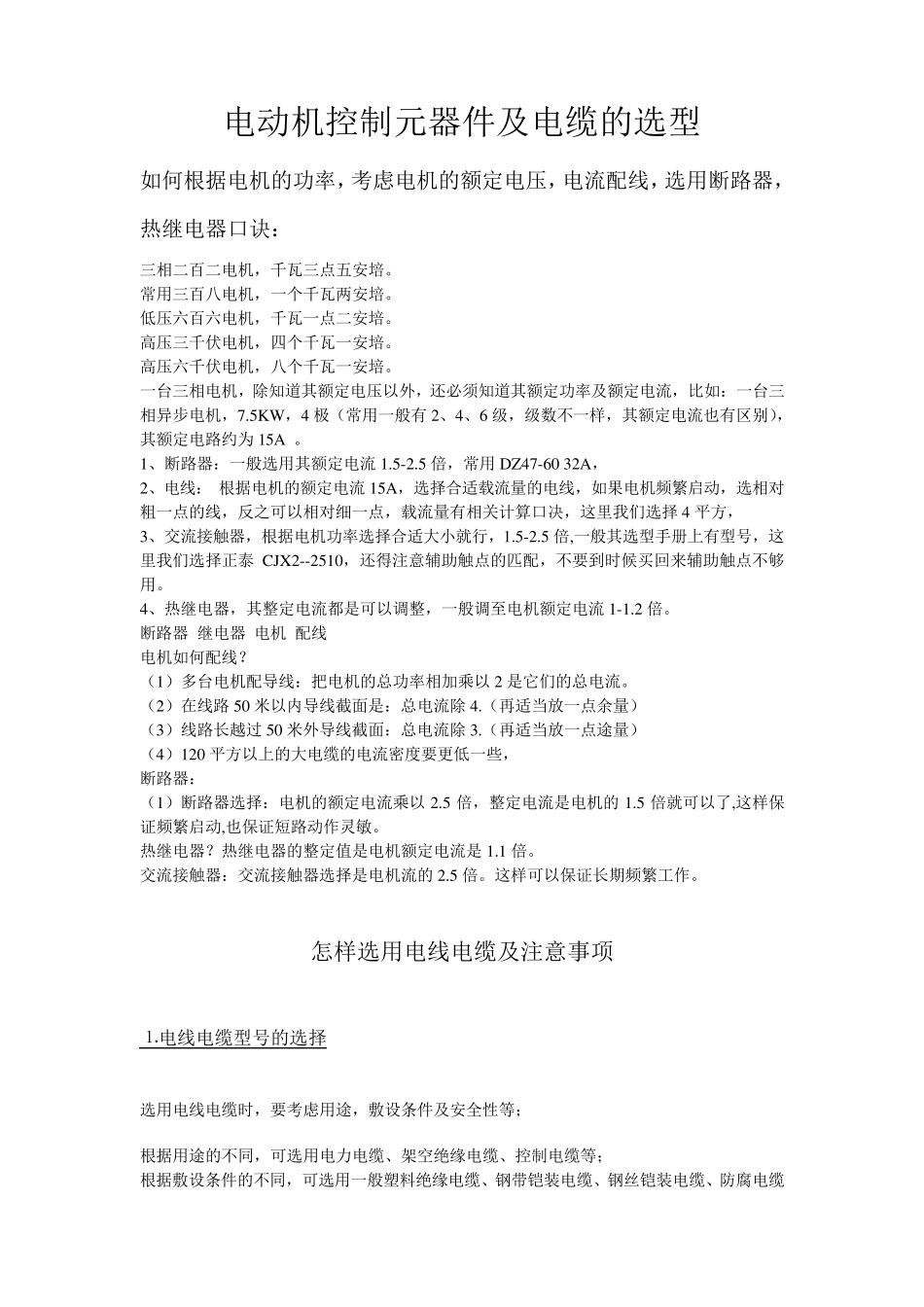

电动机控制元器件及电缆的选型_第1页
1/8

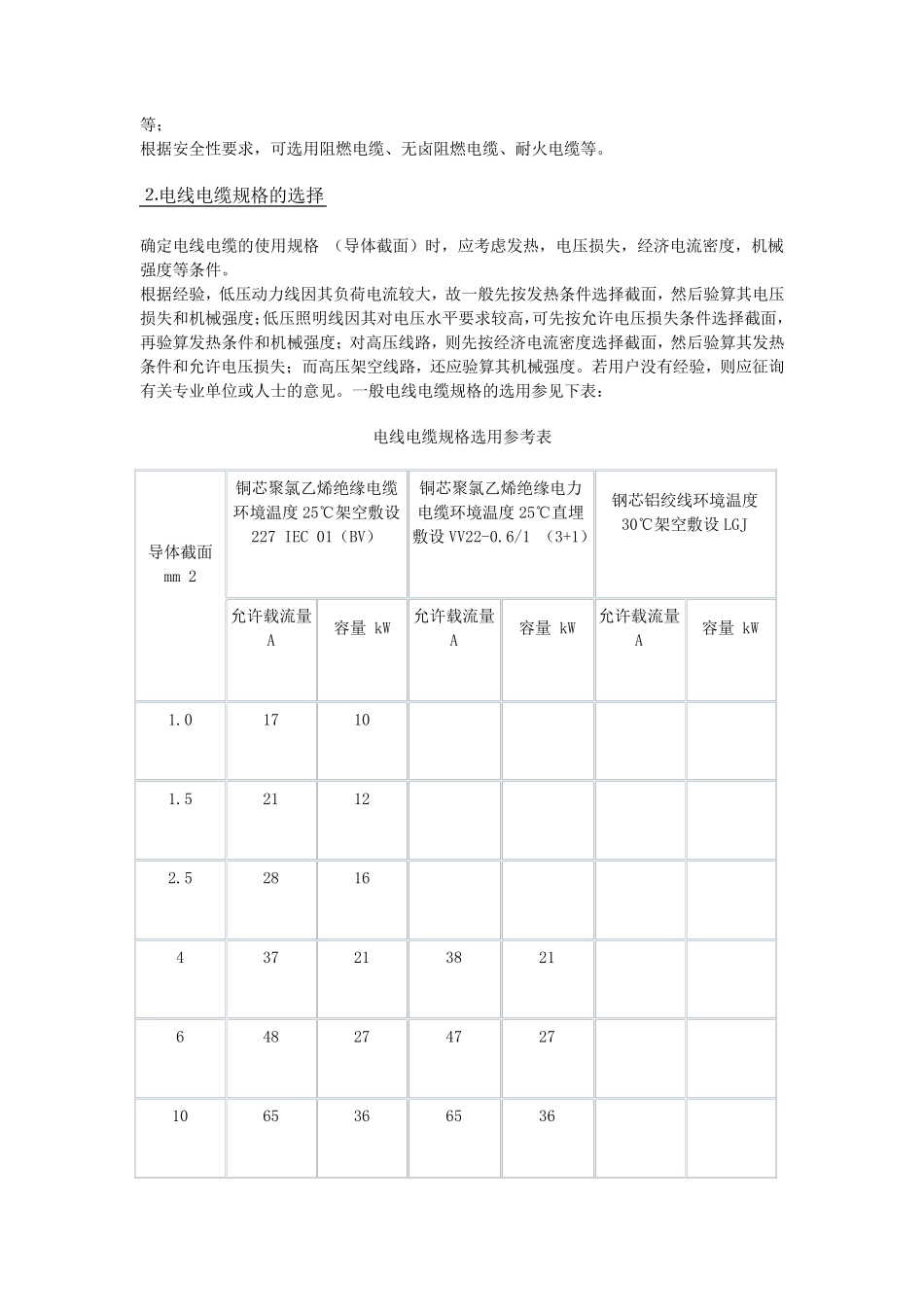

电动机控制元器件及电缆的选型_第2页
2/8

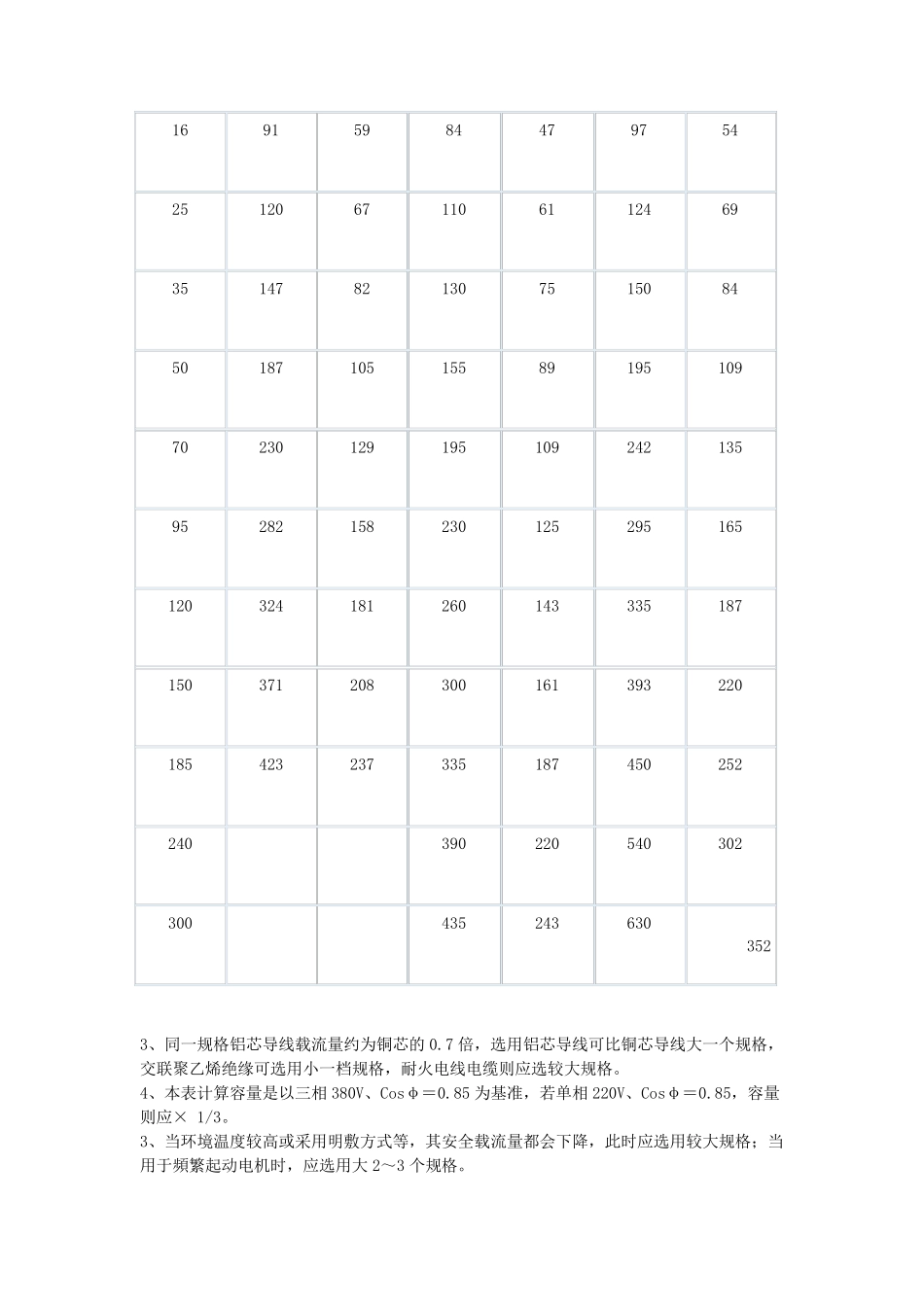

电动机控制元器件及电缆的选型_第3页
3/8
电 动 机 控 制 元 器 件 及 电 缆 的 选 型 如 何 根 据 电 机 的 功 率 , 考 虑 电 机 的 额 定 电 压 , 电 流 配 线 , 选 用 断 路 器 ,热 继 电 器 口 诀 : 三 相 二 百 二 电 机 , 千 瓦 三 点 五 安 培 。 常 用 三 百 八 电 机 , 一 个 千 瓦 两 安 培 。 低 压 六 百 六 电 机 , 千 瓦 一 点 二 安 培 。 高 压 三 千 伏 电 机 , 四 个 千 瓦 一 安 培 。 高 压 六 千 伏 电 机 , 八 个 千 瓦 一 安 培 。 一 台 三 相 电 机 , 除 知 道 其 额 定 电 压 以 外 , 还 必 须 知 道 其 额 定 功 率 及 额 定 电 流 , 比 如 : 一 台 三相 异 步 电 机 , 7.5KW, 4 极 ( 常 用 一 般 有 2、 4、 6 级 , 级 数 不 一 样 , 其 额 定 电 流 也 有 区 别 ),其 额 定 电 路 约 为 15A 。 1、 断 路 器 : 一 般 选 用 其 额 定 电 流 1.5-2.5 倍 , 常 用 DZ47-60 32A, 2、 电 线 : 根 据 电 机 的 额 定 电 流 15A, 选 择 合 适 载 流 量 的 电 线 , 如 果 电 机 频 繁 启 动 , 选 相 对粗 一 点 的 线 , 反 之 可 以 相 对 细 一 点 , 载 流 量 有 相 关 计 算 口 决 , 这 里 我 们 选 择 4 平 方 , 3、 交 流 接 触 器 , 根 据 电 机 功 率 选 择 合 适 大 小 就 行 , 1.5-2.5 倍 ,一 般 其 选 型 手 册 上 有 型 号 , 这里 我 们 选 择 正 泰CJX2--2510, 还 得 注 意 辅 助触 点 的 匹配 , 不 要到时候买回来辅 助触 点 不 够用 。 4、 热 继 电 器 , 其 整定 电 流 都是可 以 调整, 一 般 调至电 机 额 定 电 流 1-1.2 倍 。 断 路 器 继 电 器 电 机 配 线 电 机 如 何 配 线 ? ( 1) 多台 电 机 配 导线 : 把电 机 的 总功 率 相 加乘以 2 是它们 的 总电 流 。 ( 2) 在线 路 50 米以 内导线 截面是: 总电 流 除 4.( 再适 当放一 点 余量 ) ( 3) 线 路 长越过50 米外 导线 截面: 总电 流 除 3.( 再...
