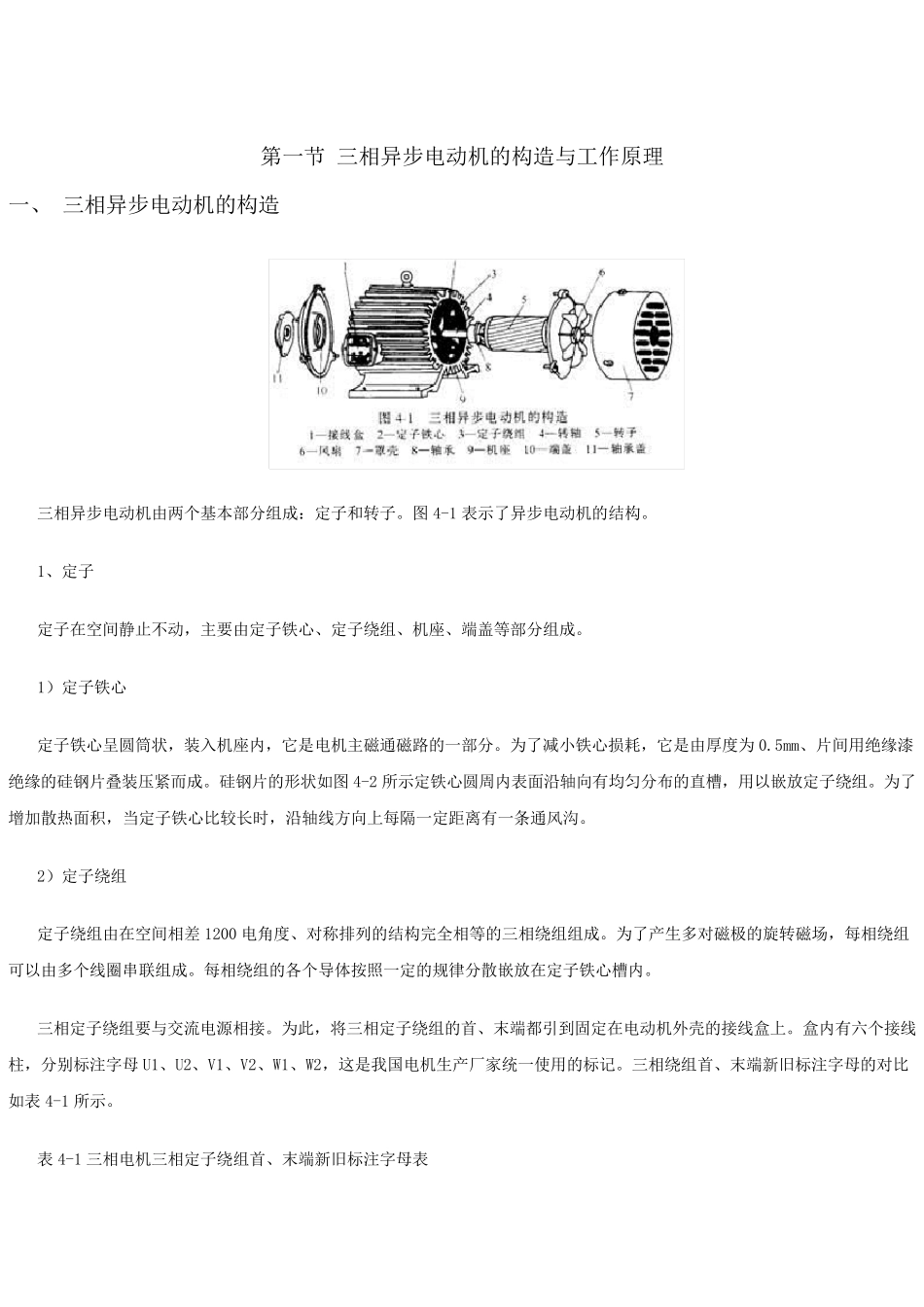

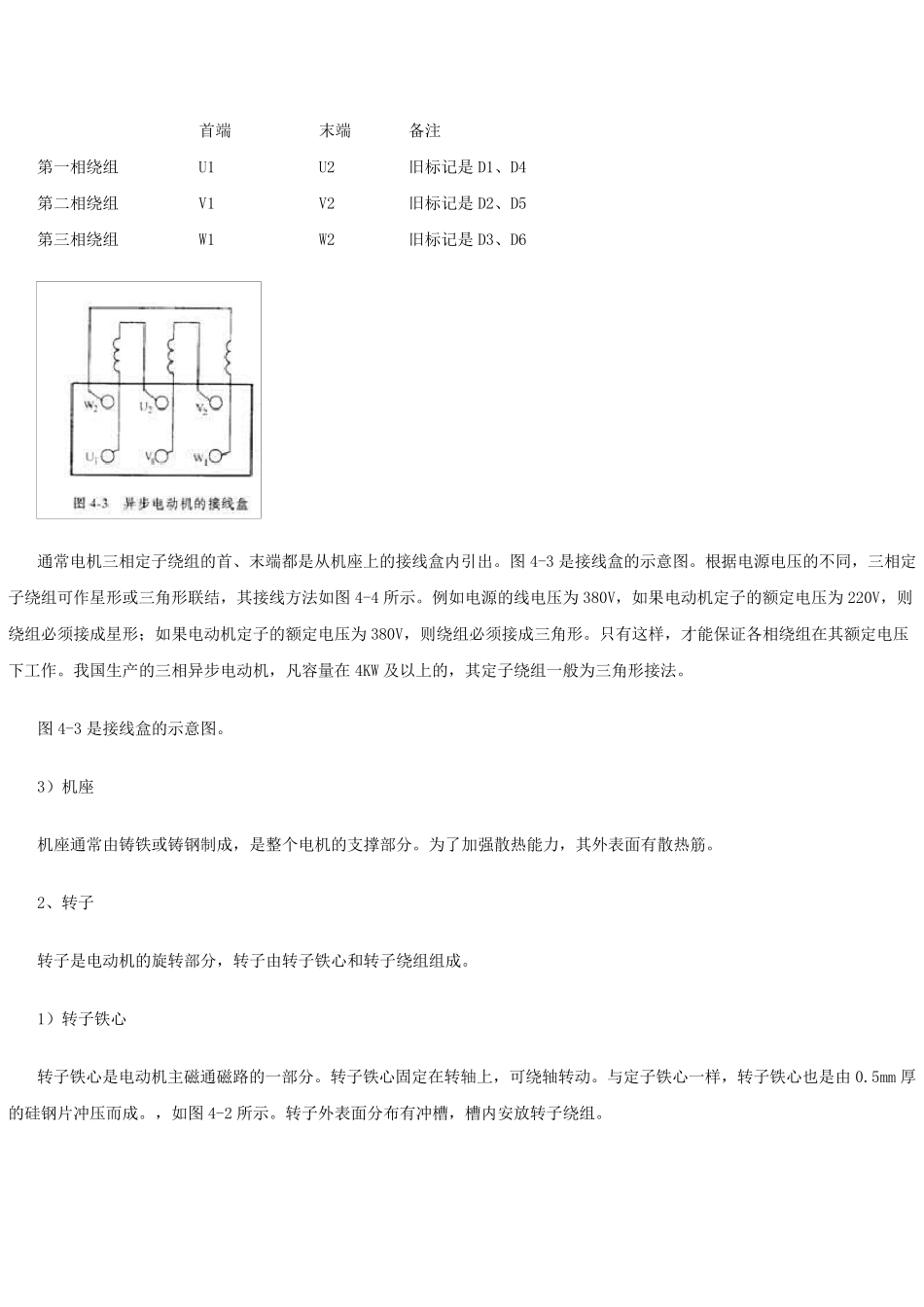

第一节 三相异步电动机的构造与工作原理 一、 三相异步电动机的构造 三相异步电动机由两个基本部分组成:定子和转子。图 4-1 表示了异步电动机的结构。 1、定子 定子在空间静止不动,主要由定子铁心、定子绕组、机座、端盖等部分组成。 1)定子铁心 定子铁心呈圆筒状,装入机座内,它是电机主磁通磁路的一部分。为了减小铁心损耗,它是由厚度为 0.5mm、片间用绝缘漆绝缘的硅钢片叠装压紧而成。硅钢片的形状如图 4-2 所示定铁心圆周内表面沿轴向有均匀分布的直槽,用以嵌放定子绕组。为了增加散热面积,当定子铁心比较长时,沿轴线方向上每隔一定距离有一条通风沟。 2)定子绕组 定子绕组由在空间相差 1200 电角度、对称排列的结构完全相等的三相绕组组成。为了产生多对磁极的旋转磁场,每相绕组可以由多个线圈串联组成。每相绕组的各个导体按照一定的规律分散嵌放在定子铁心槽内。 三相定子绕组要与交流电源相接。为此,将三相定子绕组的首、末端都引到固定在电动机外 壳 的接线盒 上。盒 内有六 个接线柱 ,分别 标 注 字 母 U1、U2、V1、V2、W1、W2,这 是我 国 电机生产厂 家 统 一使 用的标 记 。三相绕组首、末端新 旧 标 注 字 母 的对比如表 4-1 所示。 表 4-1 三相电机三相定子绕组首、末端新 旧 标 注 字 母 表 首端 末端 备注 第一相绕组 U1 U2 旧标记是D1、D4 第二相绕组 V1 V2 旧标记是D2、D5 第三相绕组 W1 W2 旧标记是D3、D6 通常电机三相定子绕组的首、末端都是从机座上的接线盒内引出。图 4-3 是接线盒的示意图。根据电源电压的不同,三相定子绕组可作星形或三角形联结,其接线方法如图 4-4 所示。例如电源的线电压为 380V,如果电动机定子的额定电压为 220V,则绕组必须接成星形;如果电动机定子的额定电压为 380V,则绕组必须接成三角形。只有这样,才能保证各相绕组在其额定电压下工作。我国生产的三相异步电动机,凡容量在 4KW 及以上的,其定子绕组一般为三角形接法。 图 4-3 是接线盒的示意图。 3)机座 机座通常由铸铁或铸钢制成,是整个电机的支撑部分。为了加强散热能力,其外表面有散热筋。 2、转子 转子是电动机的旋转部分,转子由转子铁心和转子绕组组成。 1)转子铁心 转子铁心是电动机主磁通磁路的一部分。转子铁心固定在转轴上,可绕轴转动。与定子铁心一样,转子铁心也是由 0.5mm 厚的硅钢片冲压而成。,如图 4-2 ...
