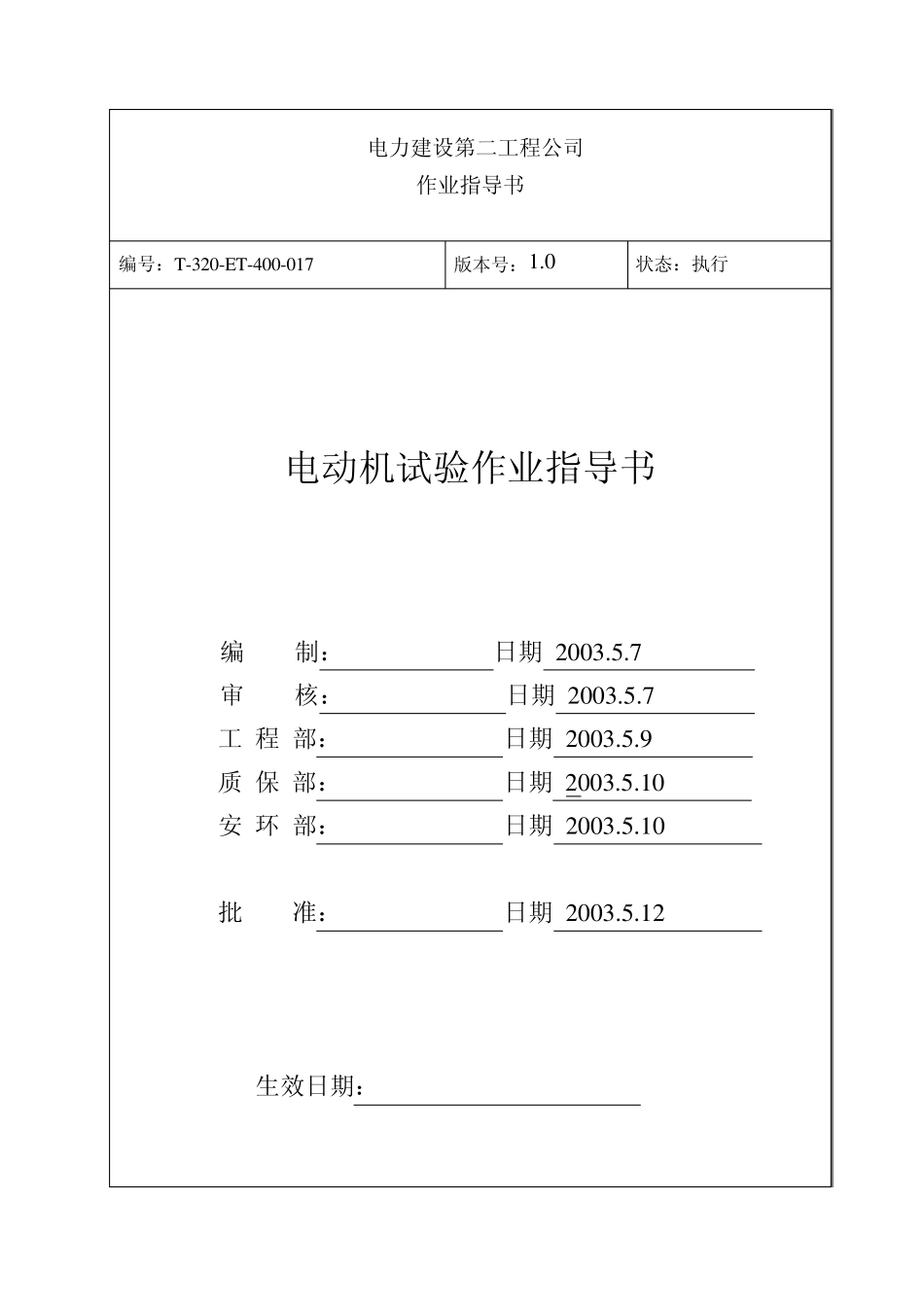

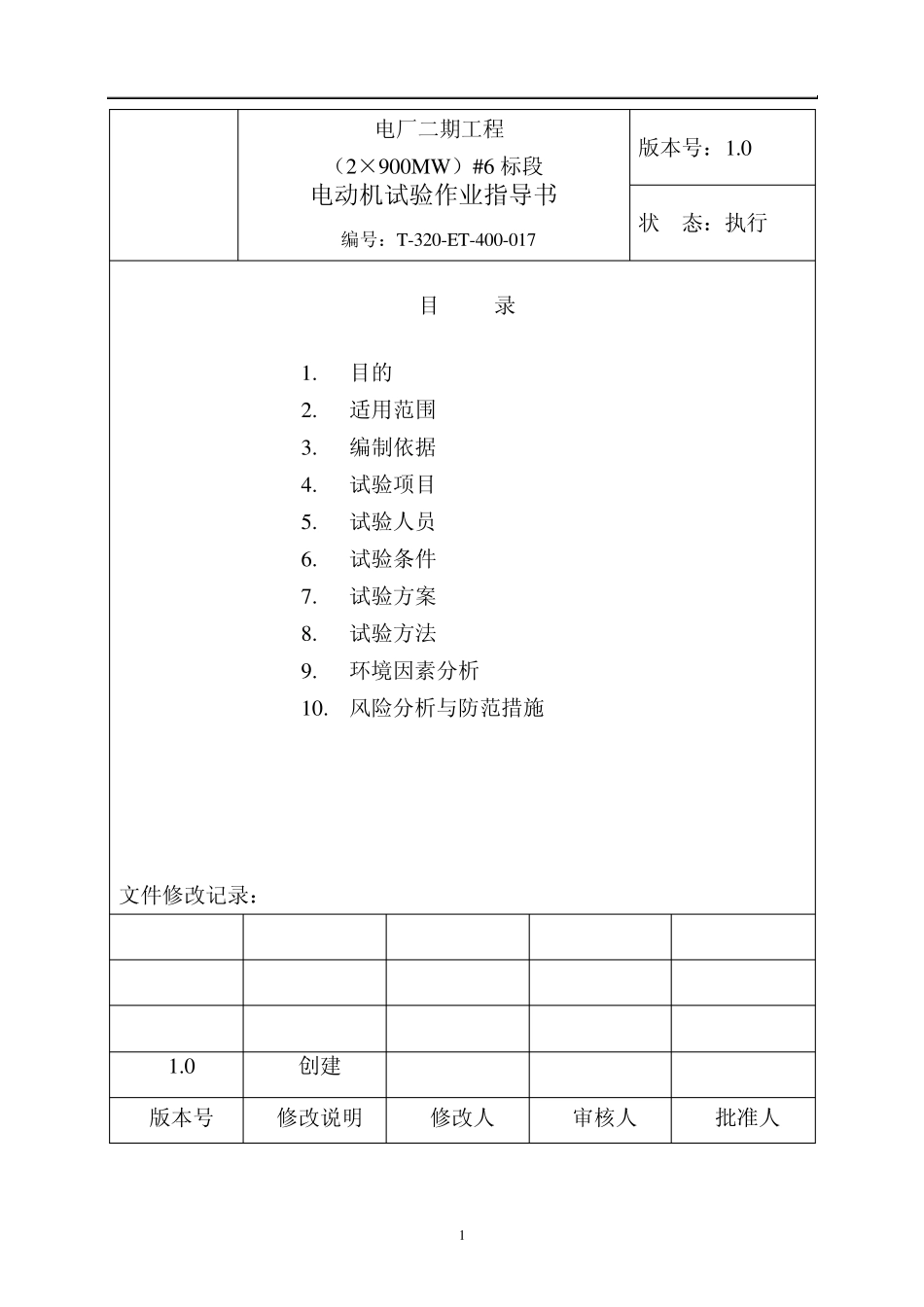

电力建设第二工程公司 作业指导书 编号:T-320-ET-400-017 版本号:1.0 状态:执行 电动机试验作业指导书 编 制: 日期 2003.5.7 审 核: 日期 2003.5.7 工 程 部: 日期 2003.5.9 质 保 部: 日期 2003.5.10 安 环 部: 日期 2003.5.10 批 准: 日期 2003.5.12 生效日期: 1 电厂二期工程 (2×900MW )#6 标段 电动机试验作业指导书 编号:T-320-ET-400-017 版本号:1.0 状 态:执行 目 录 1. 目的 2. 适用范围 3. 编制依据 4. 试验项目 5. 试验人员 6. 试验条件 7. 试验方案 8. 试验方法 9. 环境因素分析 10. 风险分析与防范措施 文件修改记录: 1.0 创建 版本号 修改说明 修改人 审核人 批准人 2 1. 目的: 为了保证 电厂二期工程(2×900MW )#6 标段电动机设备安装的施工质量,检验发电机设备和安装质量符合有关规程规定,保证发电机安全投运。 2. 适用范围: 适用于 电厂二期工程(2×900MW )#6 标段电动机交接试验。 3. 编制依据: SIEMENS 施工图纸及安装手册 《电力建设安全工作规程第 1 部分:火力发电厂》 (DL5009.1-2002) 《电气装置安装工程电气设备交接试验标准》 (GB50150—91) 4. 试验项目: 测量绕组的绝缘电阻和吸收比 测量绕组的直流电阻 定子绕组直流耐压试验和泄漏电流测量 定子绕组交流耐压试验 测量电动机轴承的绝缘电阻 检查定子绕组的极性及其连接的正确性 5. 试验人员: 试验负责人 1 名 试验人员 3 名 6. 试验条件: 电动机本体接地施工完毕,经验收合格。 电动机附近的有关沟道施工完毕,现场已清理平整。 电动机附近应设置消防器材。 试验现场通讯联络顺畅。 试验现场应有良好的照明条件和可靠的施工电源。 参与试验人员证书齐全、有效,并经过安全、技术交底,试验设备合格有效。 电动机出厂技术文件和试验报告齐全。 安全措施已做好。 7. 试验方案:见附图一。 8. 试验方法: 3 测量绕组的绝缘电阻和吸收比: 试验仪器: 电动机额定电压 0.4k V 3 k V 10 k V 测试电压 0.5 k V 1 k V 2.5 k V 试验步骤: a. 电动机大轴及测温元件应短接接地。 b. 将绕组接地放电5 分钟。 c. 接入被试绕组,测量绝缘电阻及吸收比。 d. 试验结束,将被试绕组接地放电。 e. 拆除短接线。 f. 记录表格: 温度: 湿度: 测试方式 A-B、C、G B-A、C、G...
