电动汽车传导式充电接口(QCT841—2010)

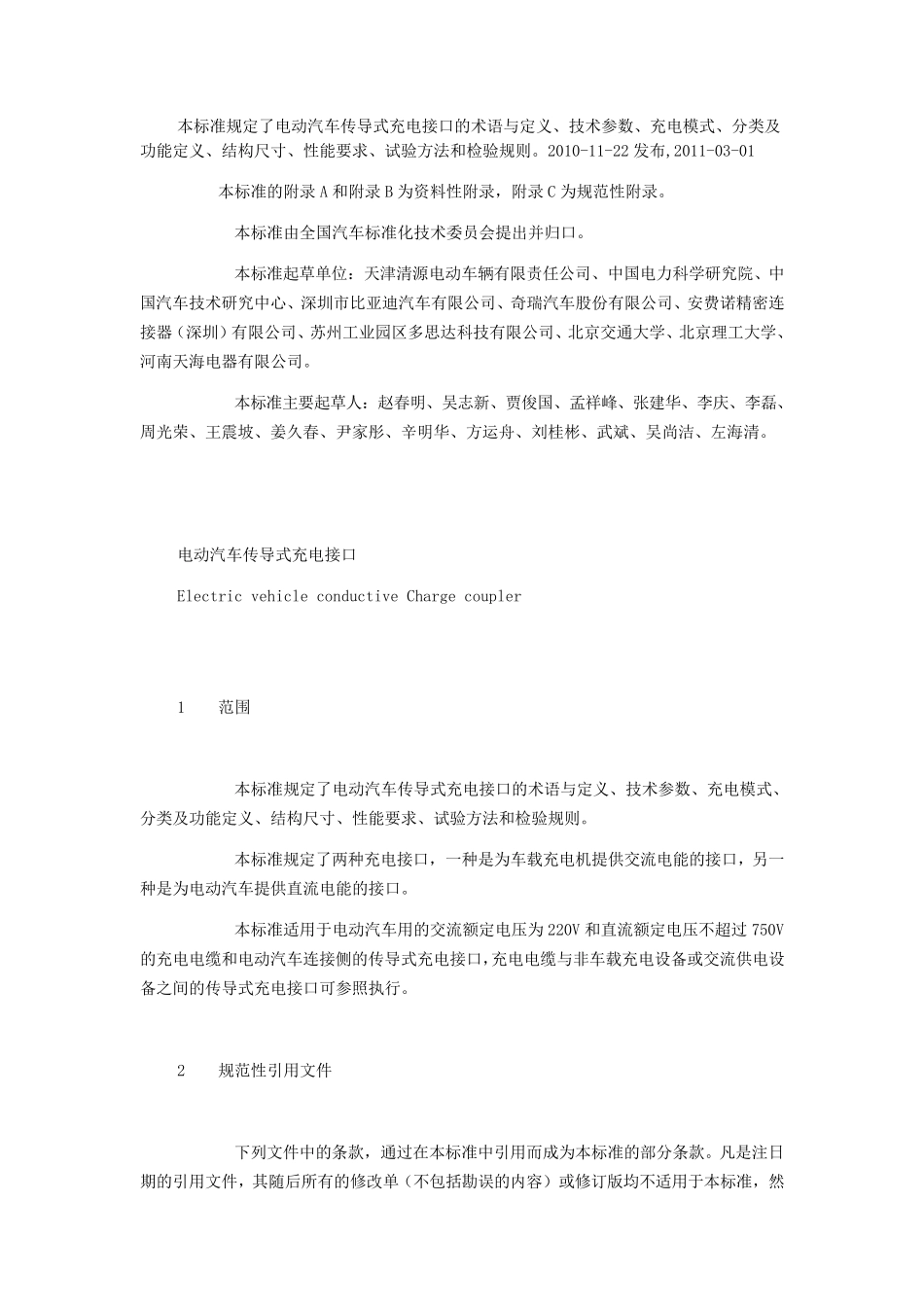

电动汽车传导式充电接口(QCT841—2010)_第1页
1/45
电动汽车传导式充电接口(QCT841—2010)_第2页
2/45
电动汽车传导式充电接口(QCT841—2010)_第3页
3/45
本标准规定了电动汽车传导式充电接口的术语与定义、技术参数、充电模式、分类及功能定义、结构尺寸、性能要求、试验方法和检验规则。2010-11-22 发布,2011-03-01 本标准的附录 A 和附录 B 为资料性附录,附录 C 为规范性附录。 本标准由全国汽车标准化技术委员会提出并归口。 本标准起草单位:天津清源电动车辆有限责任公司、中国电力科学研究院、中国汽车技术研究中心、深圳市比亚迪汽车有限公司、奇瑞汽车股份有限公司、安费诺精密连接器(深圳)有限公司、苏州工业园区多思达科技有限公司、北京交通大学、北京理工大学、河南天海电器有限公司。 本标准主要起草人:赵春明、吴志新、贾俊国、孟祥峰、张建华、李庆、李磊、周光荣、王震坡、姜久春、尹家彤、辛明华、方运舟、刘 桂 彬 、武 斌 、吴尚 洁 、左 海清。 电动汽车传导式充电接口 Electric vehicle conductive Charge coupler 1 范围 本标准规定了电动汽车传导式充电接口的术语与定义、技术参数、充电模式、分类及功能定义、结构尺寸、性能要求、试验方法和检验规则。 本标准规定了两 种 充电接口,一 种 是 为车载 充电机 提供 交流 电能的接口,另 一种 是 为电动汽车提供 直 流 电能的接口。 本标准适 用 于 电动汽车用 的交流 额 定电压 为 220V 和直 流 额 定电压 不 超 过 750V的充电电缆 和电动汽车连接侧 的传导式充电接口,充电电缆 与非 车载 充电设 备 或 交流 供 电设备 之 间 的传导式充电接口可 参照 执 行 。 2 规范性引 用 文 件 下 列 文 件 中的条 款 ,通过 在 本标准中引 用 而 成 为本标准的部 分条 款 。凡 是 注 日期 的引 用 文 件 ,其 随 后 所 有的修 改 单(不 包 括 勘 误 的内 容 )或 修 订 版 均 不 适 用 于 本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T156—2007 标准电压(IEC 60038:2002,MOD) GB 2099.1 家用和类似用途插头插座 第 1 部分:通用要求(GB 2099.1—2008,IEC 60884-1:E3.1,MOD) GB 4208 外壳防护等级(1P 代码) (GB 4208—2008,IEC 60529:2001,EQV) GB/T11918—2001 工业用插头、插座和耦合器 第 1 部分:通用要求(IEC60309-1 1999,IDT) GB/T18487.1 电动车...
