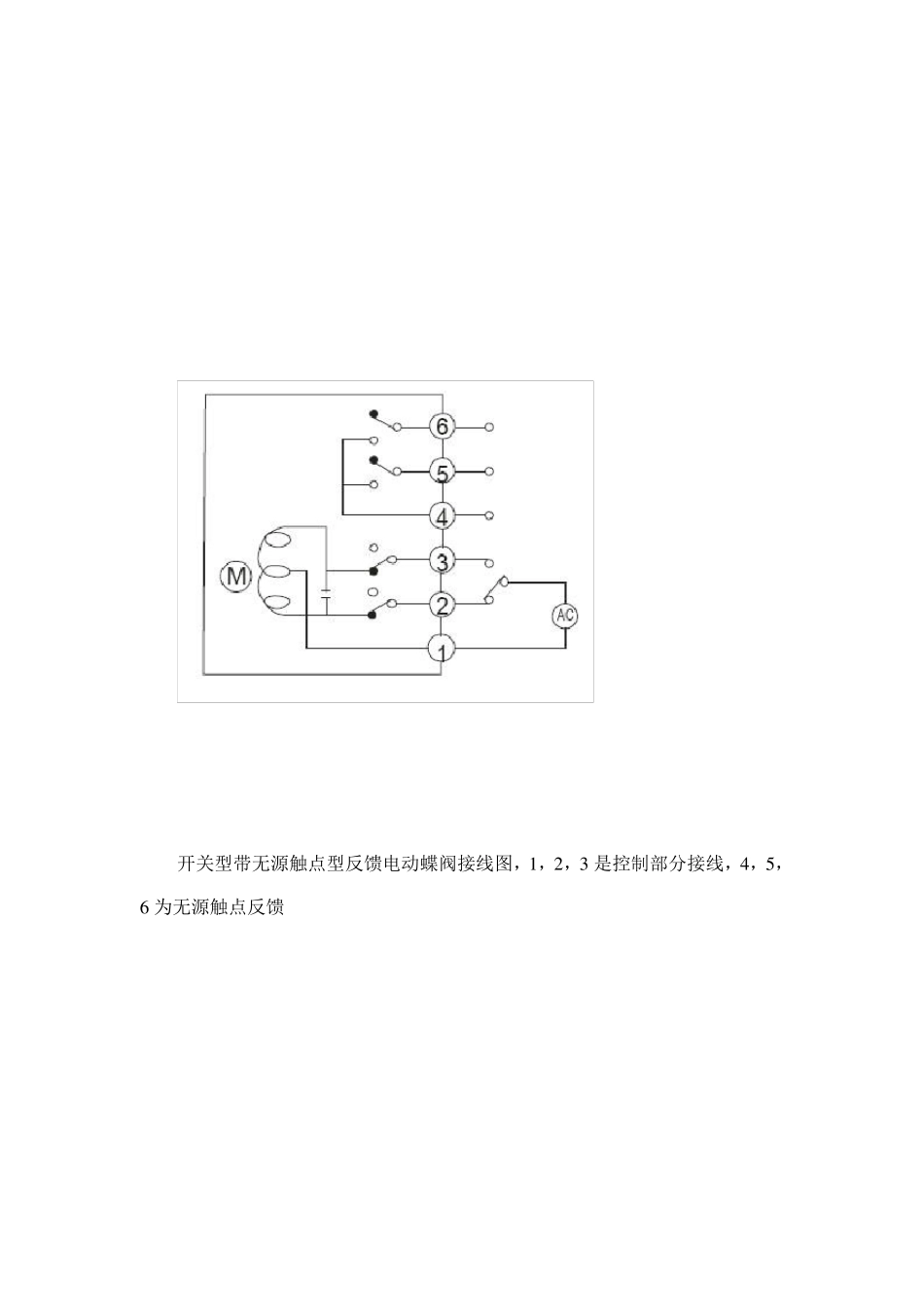

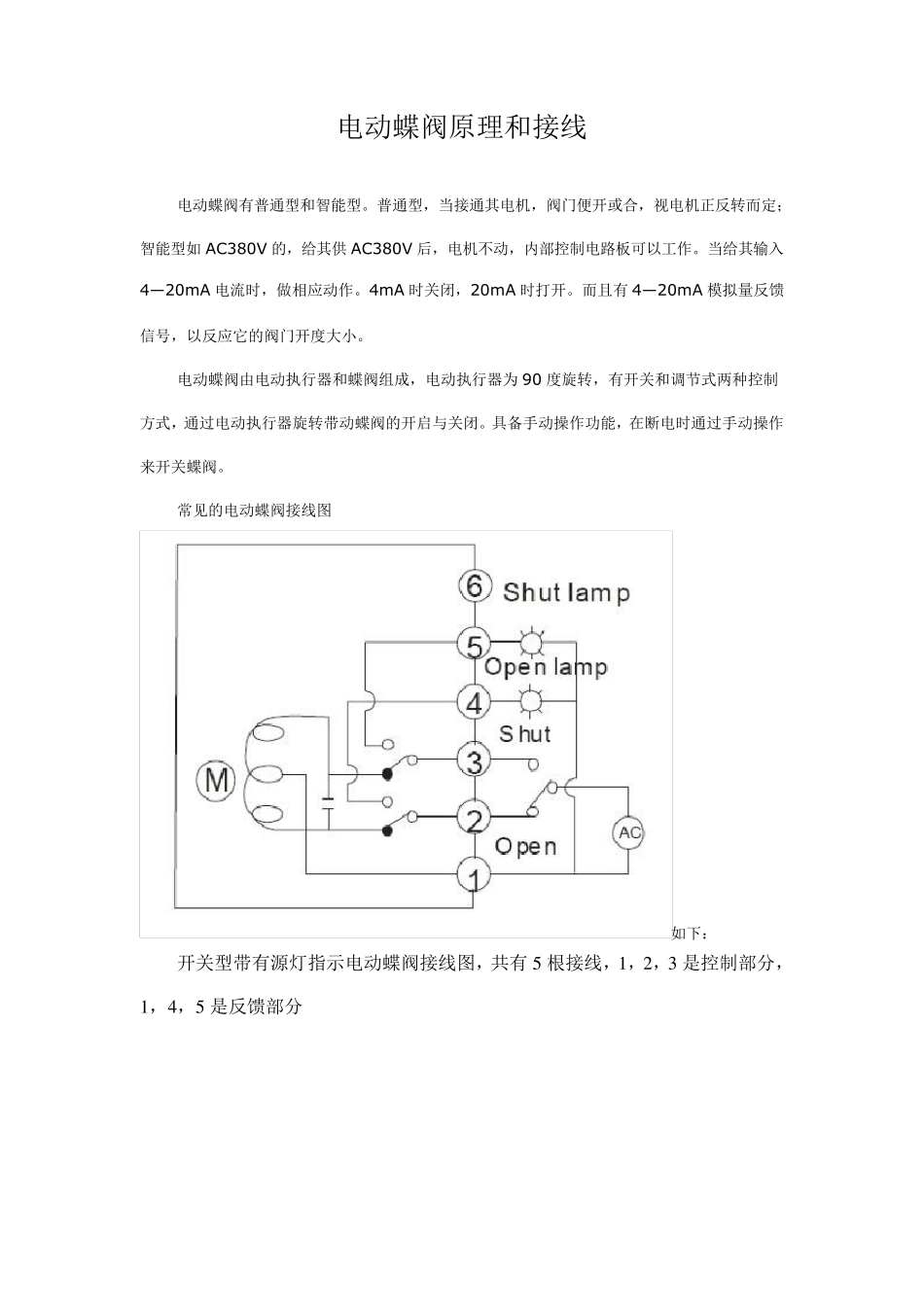

电动蝶阀原理和接线 电动蝶阀有普通型和智能型。普通型,当接通其电机,阀门便开或合,视电机正反转而定;智能型如 AC380V 的,给其供 AC380V 后,电机不动,内部控制电路板可以工作。当给其输入4—20mA 电流时,做相应动作。4mA 时关闭,20mA 时打开。而且有4—20mA 模拟量反馈信号,以反应它的阀门开度大小。 电动蝶阀由电动执行器和蝶阀组成,电动执行器为 90 度旋转,有开关和调节式两种控制方式,通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能,在断电时通过手动操作来开关蝶阀。 常见的电动蝶阀接线图如下: 开关型带有源灯指示电动蝶阀接线图,共有5 根接线,1 ,2 ,3 是控制部分,1 ,4 ,5 是反馈部分 开关型带无源触点型反馈电动蝶阀接线图,1 ,2 ,3 是控制部分接线,4 ,5 ,6 为无源触点反馈 开关型带开度信号反馈电动蝶阀接线图。1,2,3 为控制接线部分,4,5,6 为反馈部分,输出 0-5K 的电阻值,可以选定 AC380V 三相电源电动蝶阀接线图 智能调节式电动蝶阀接线图,输入输出4-20mA 直流DC24V DC12V 电动蝶阀接线图 交换正负正开关电动蝶阀同时无源信号反馈
