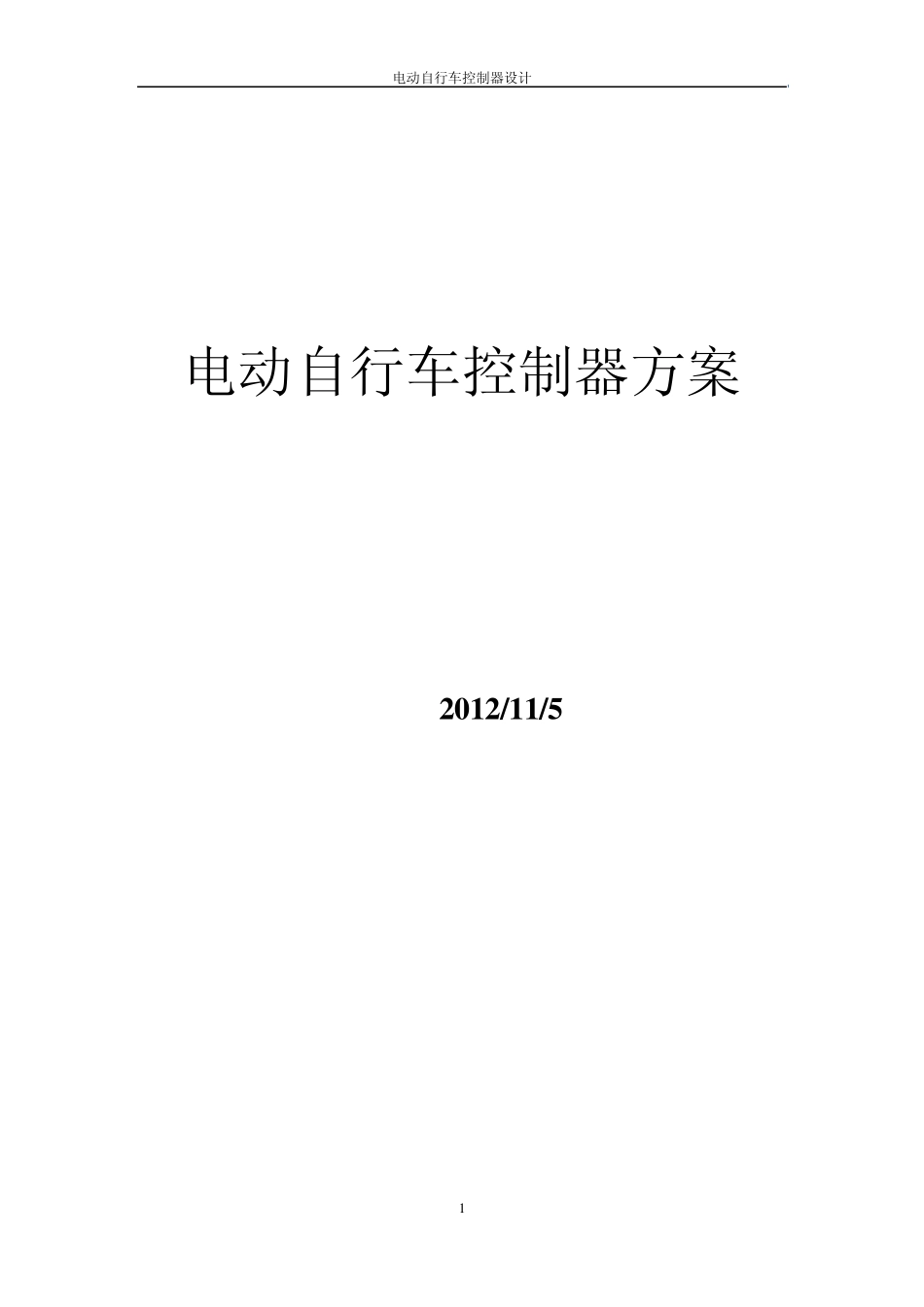

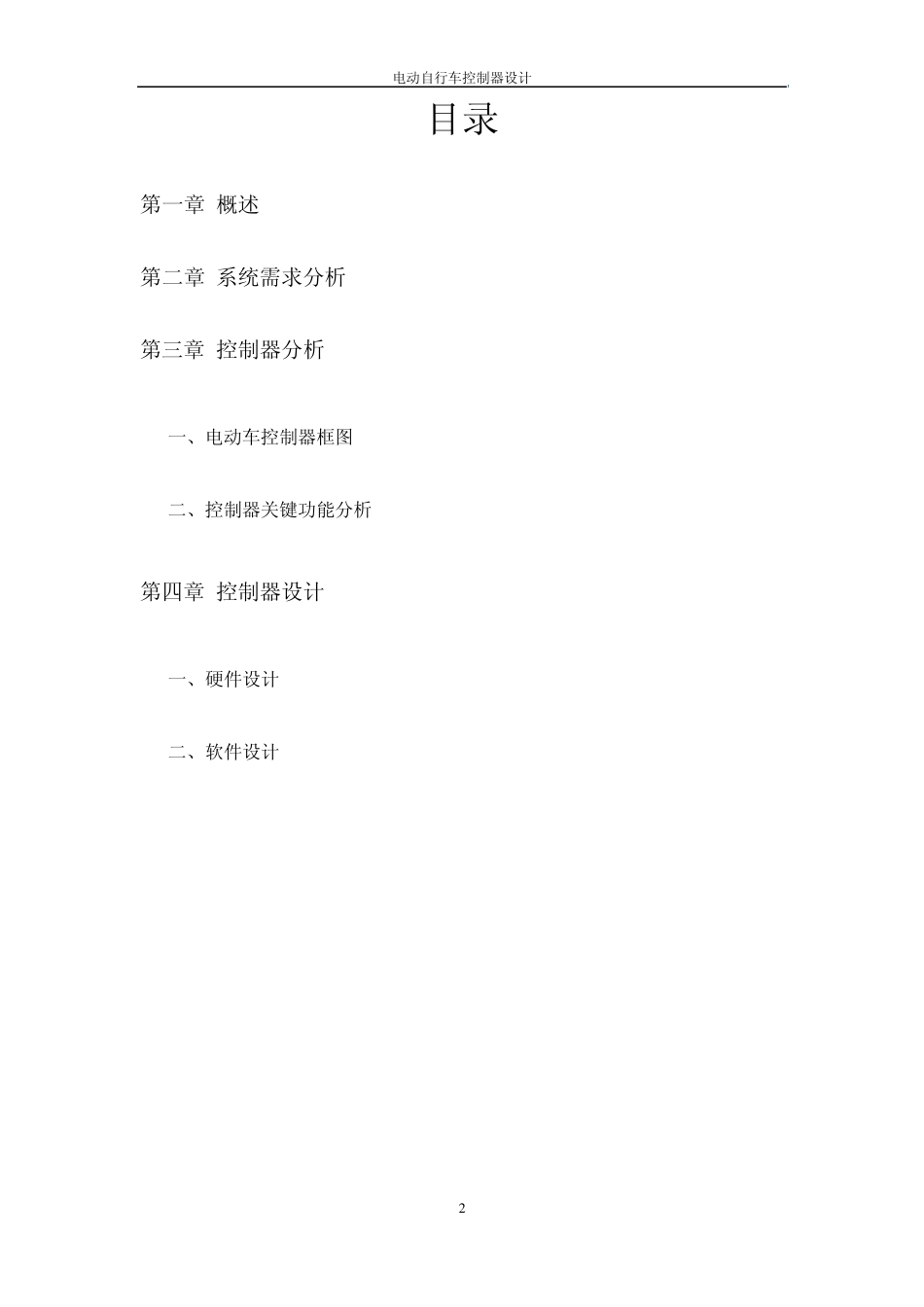

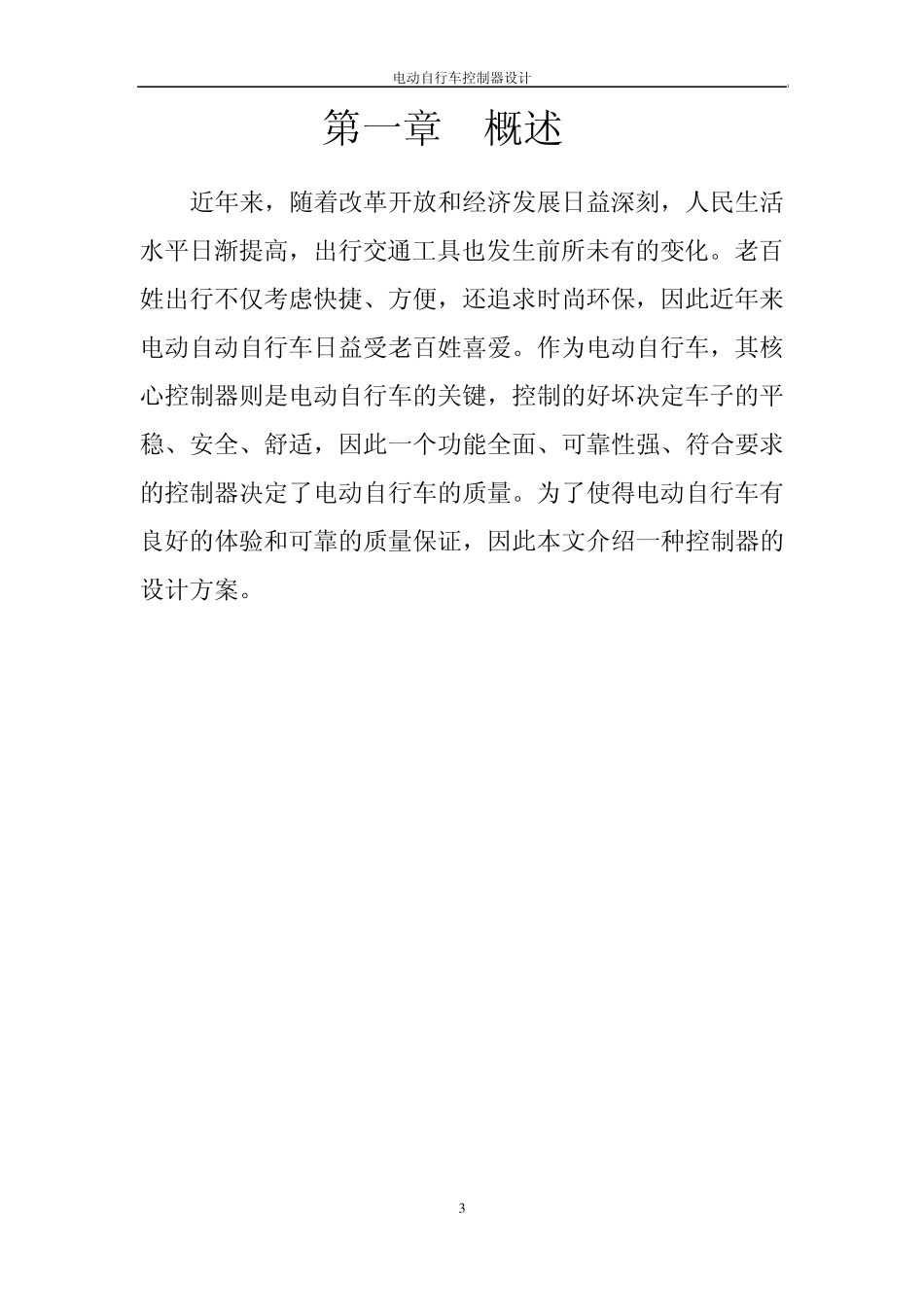

电动自行车控制器设计 1 电动自行车控制器方案 2 0 1 2 /1 1 /5 电动自行车控制器设计 2 目录 第一章 概述 -------------------------------------------- 3 第二章 系统需求分析 -------------------------------------- 4 第三章 控制器分析 ---------------------------------------- 6 一、电动车控制器框图 ------------------------------------- 6 二、控制器关键功能分析 ------------------------------------ 7 第四章 控制器设计 ----------------------------------------- 9 一、硬件设计 ---------------------------------------- 9 二、软件设计 ----------------------------------------- 12 电动自行车控制器设计 3 第一章 概述 近年来，随着改革开放和经济发展日益深刻，人民生活水平日渐提高，出行交通工具也发生前所未有的变化。老百姓出行不仅考虑快捷、方便，还追求时尚环保，因此近年来电动自动自行车日益受老百姓喜爱。作为电动自行车，其核心控制器则是电动自行车的关键，控制的好坏决定车子的平稳、安全、舒适，因此一个功能全面、可靠性强、符合要求的控制器决定了电动自行车的质量。为了使得电动自行车有良好的体验和可靠的质量保证，因此本文介绍一种控制器的设计方案。 电动自行车控制器设计 4 第二章 系统需求分析 1、具有安全检测功能，检测电池电压，电流 需要检测电池中电流，电池电流不能过大，防止损伤电池； 需要检查电机中的电流，并且识别是否是电机堵转还是车子上坡或者负载过大，并且限制电机电流 17A 以下，在15～17A 间切换，防止大电流长时间烧坏电机； 检测电池电压，电池电压大于电机额定电压 120%时，发出报警铃声，提醒电压过大，不能驱动电机； 2、显示速度和里程数 利用三位数码管显示里程数，范围 0～999Km ，保证每分钟更新一次； 用 5 个发光二极管显示速度，表示 5 个档位，每个档位间隔速度为 10Km /h，即表示的速度为 10Km /h、20Km /h、30Km /h、40Km /h、50Km /h，速度在哪个档位，对应发光二极管闪亮。 3、具有转向灯控制电路 当打开转向灯开关时，对应的转向灯每隔 0.5 秒闪一次，每次持续 0.5 秒 电动自行车控制器设计 5 4 、照明灯控制电路 当打开照明灯时，在仪表盘上显示照明打开，用一个发光二极管。 5 、具有报警功能 当钥匙开关不再车上时，若轮子速度有变化，即发出报警声音。 ...
