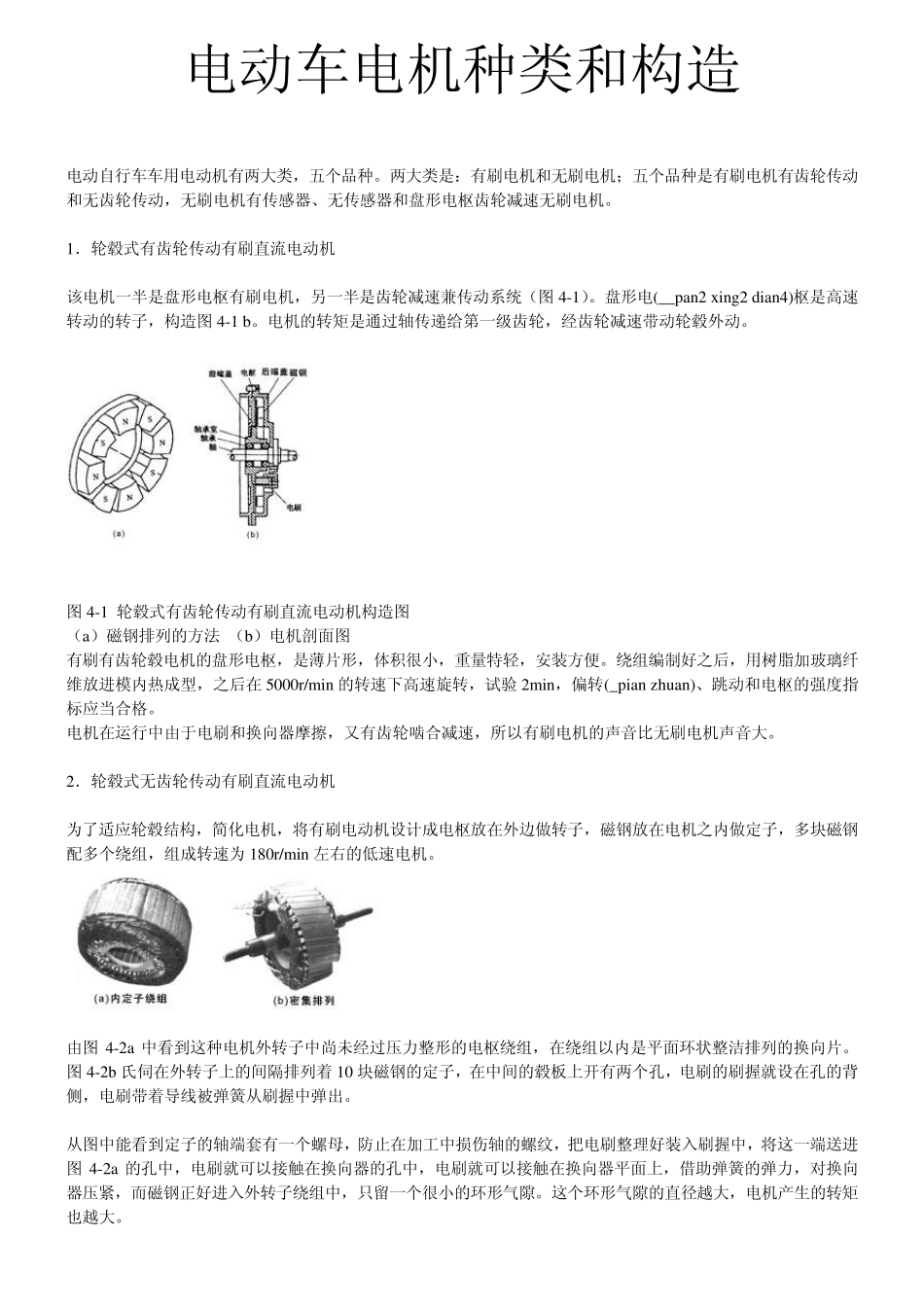

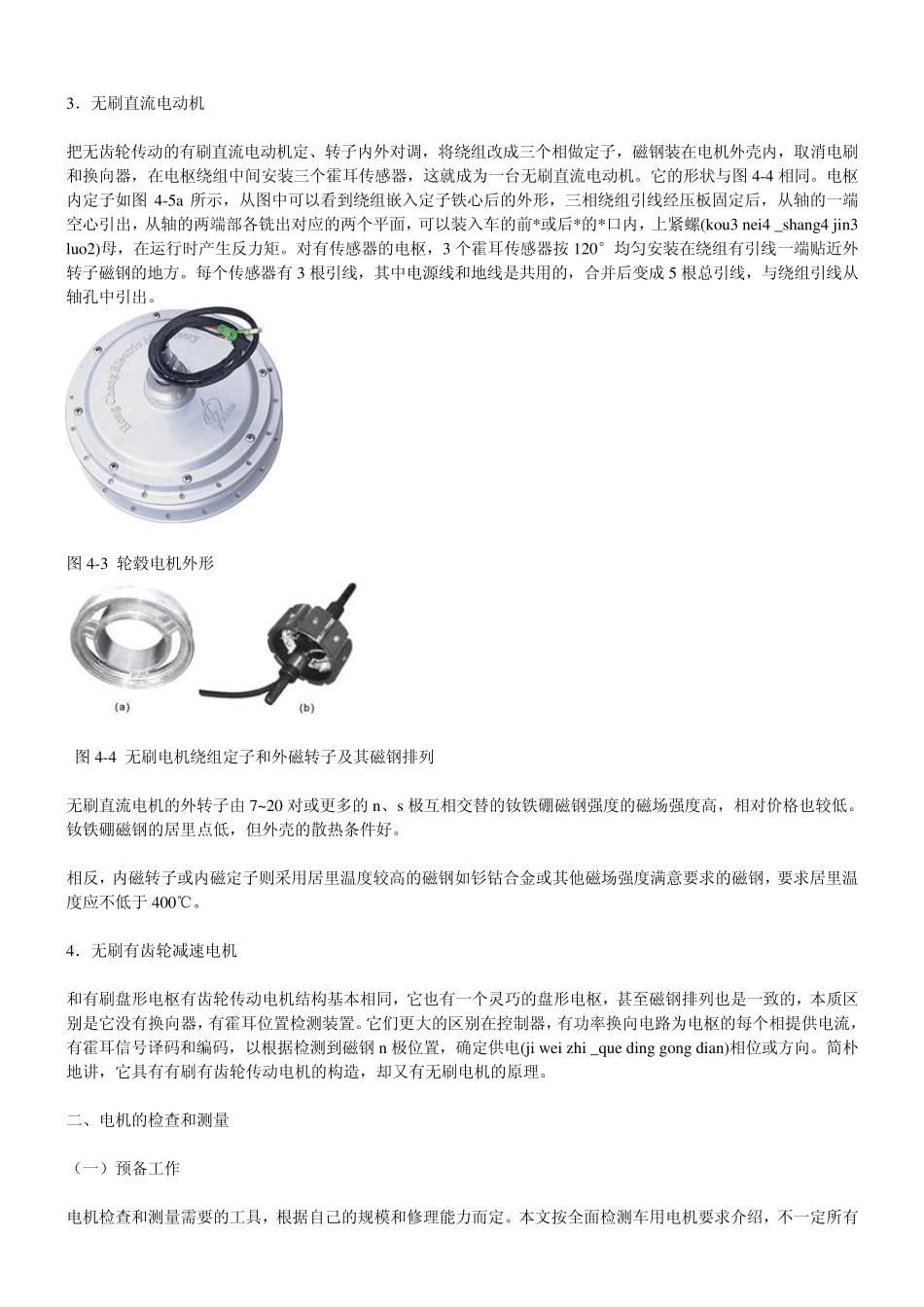

电动车电机种类和构造 电动自行车车用电动机有两大类，五个品种。两大类是：有刷电机和无刷电机；五个品种是有刷电机有齿轮传动和无齿轮传动，无刷电机有传感器、无传感器和盘形电枢齿轮减速无刷电机。 1．轮毂式有齿轮传动有刷直流电动机 该电机一半是盘形电枢有刷电机，另一半是齿轮减速兼传动系统（图 4-1）。盘形电(__pan2 xing2 dian4)枢是高速转动的转子，构造图 4-1 b。电机的转矩是通过轴传递给第一级齿轮，经齿轮减速带动轮毂外动。 图 4-1 轮毂式有齿轮传动有刷直流电动机构造图 （a）磁钢排列的方法 （b）电机剖面图 有刷有齿轮毂电机的盘形电枢，是薄片形，体积很小，重量特轻，安装方便。绕组编制好之后，用树脂加玻璃纤维放进模内热成型，之后在 5000r/min 的转速下高速旋转，试验 2min，偏转(_pian zhuan)、跳动和电枢的强度指标应当合格。 电机在运行中由于电刷和换向器摩擦，又有齿轮啮合减速，所以有刷电机的声音比无刷电机声音大。 2．轮毂式无齿轮传动有刷直流电动机 为了适应轮毂结构，简化电机，将有刷电动机设计成电枢放在外边做转子，磁钢放在电机之内做定子，多块磁钢配多个绕组，组成转速为 180r/min 左右的低速电机。 由图 4-2a 中看到这种电机外转子中尚未经过压力整形的电枢绕组，在绕组以内是平面环状整洁排列的换向片。图 4-2b 氏伺在外转子上的间隔排列着 10 块磁钢的定子，在中间的毂板上开有两个孔，电刷的刷握就设在孔的背侧，电刷带着导线被弹簧从刷握中弹出。 从图中能看到定子的轴端套有一个螺母，防止在加工中损伤轴的螺纹，把电刷整理好装入刷握中，将这一端送进图 4-2a 的孔中，电刷就可以接触在换向器的孔中，电刷就可以接触在换向器平面上，借助弹簧的弹力，对换向器压紧，而磁钢正好进入外转子绕组中，只留一个很小的环形气隙。这个环形气隙的直径越大，电机产生的转矩也越大。 3．无刷直流电动机 把无齿轮传动的有刷直流电动机定、转子内外对调，将绕组改成三个相做定子，磁钢装在电机外壳内，取消电刷和换向器，在电枢绕组中间安装三个霍耳传感器，这就成为一台无刷直流电动机。它的形状与图4-4 相同。电枢内定子如图4-5a 所示，从图中可以看到绕组嵌入定子铁心后的外形，三相绕组引线经压板固定后，从轴的一端空心引出，从轴的两端部各铣出对应的两个平面，可以装入车的前*或后*的*口内，上紧螺(kou3 nei4 _shang4 jin3 luo2)母，在运行时产生反力矩。对...
