电动车电机霍尔元件更换图解

电动车电机霍尔元件更换图解_第1页
1/6
电动车电机霍尔元件更换图解_第2页
2/6
电动车电机霍尔元件更换图解_第3页
3/6

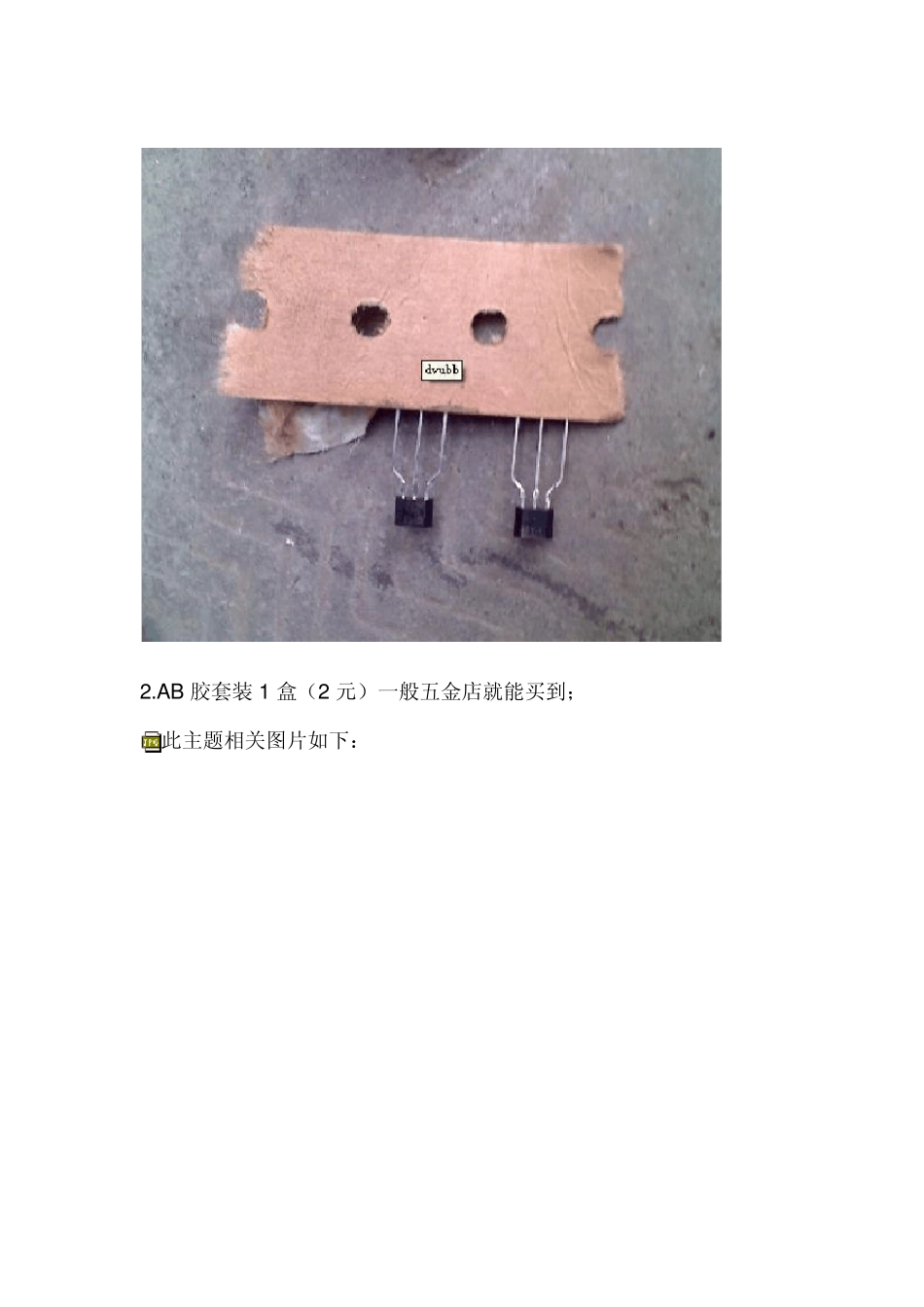

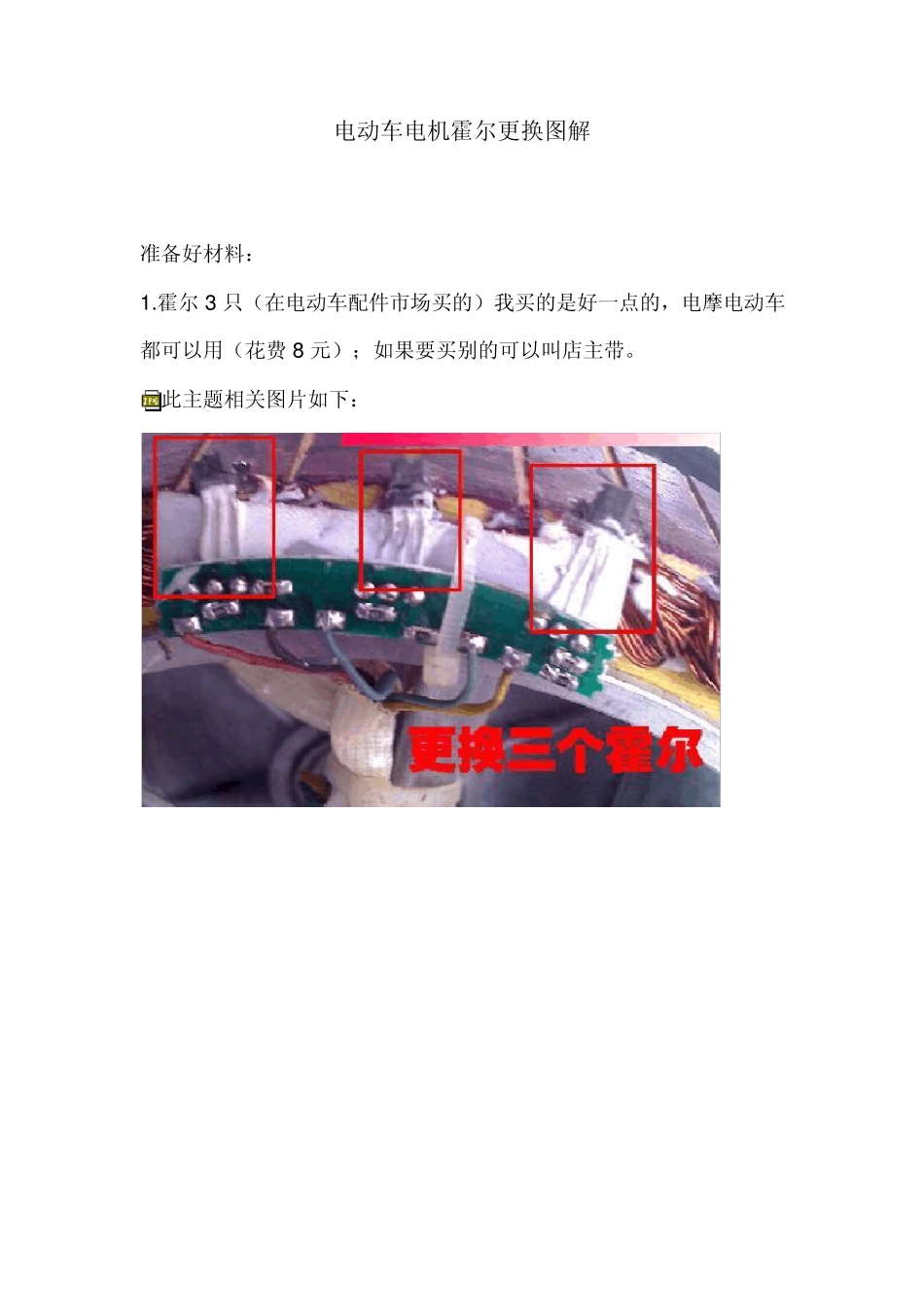

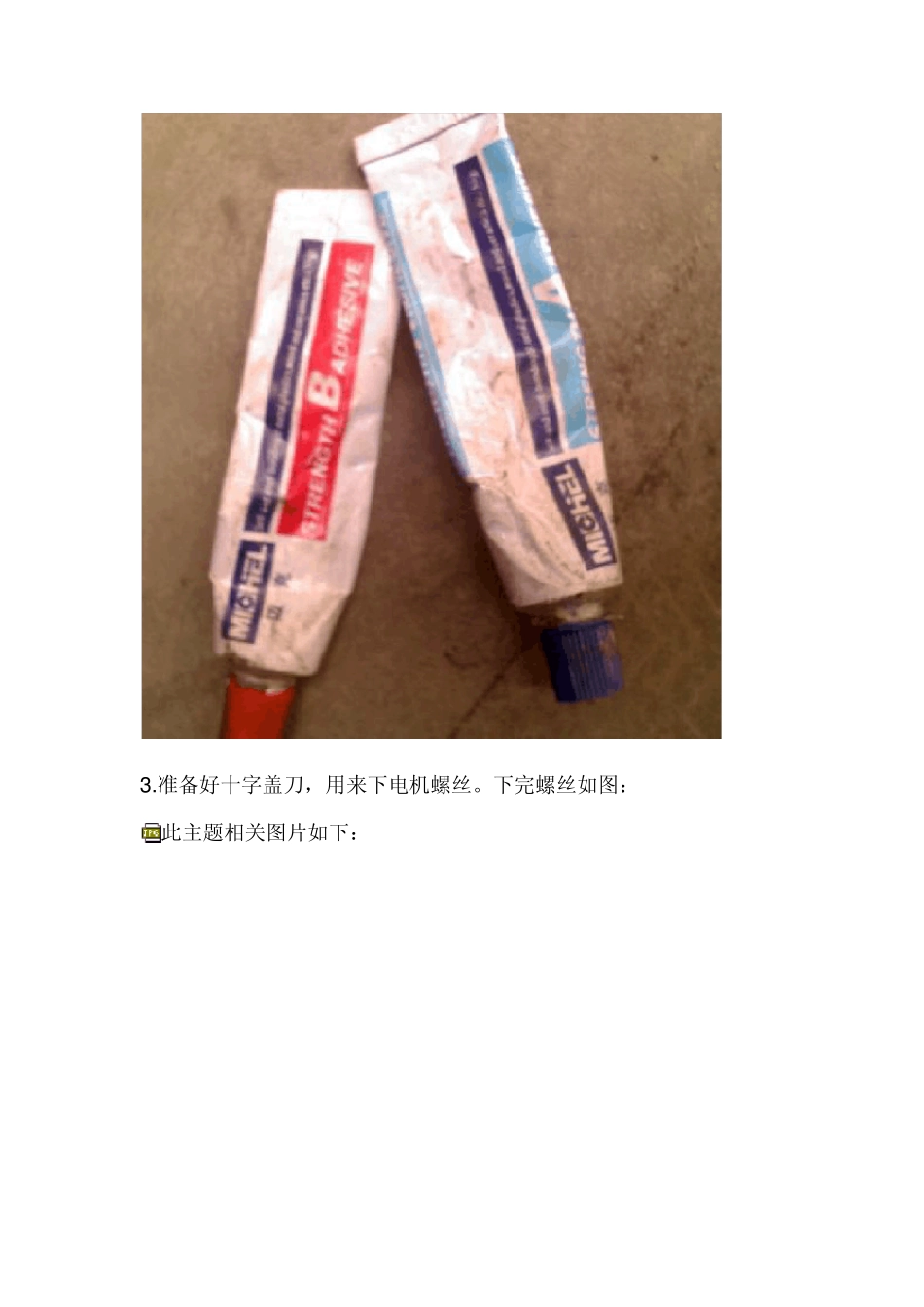

电动车电机霍尔更换图解 准备好材料: 1 .霍尔3 只(在电动车配件市场买的)我买的是好一点的,电摩电动车都可以用(花费8 元);如果要买别的可以叫店主带。 此主题相关图片如下: 2.AB 胶套装1 盒(2 元)一般五金店就能买到; 此主题相关图片如下: 3 .准备好十字盖刀,用来下电机螺丝。下完螺丝如图: 此主题相关图片如下: 4 .观察霍尔,用烧烫的焊锡棒轻轻取下焊在电子原件上的3 个霍尔(注意不能弄坏原件): 此主题相关图片如下: 此主题相关图片如下: 在换霍尔的过程中首先记下霍尔的排列顺序,有字的一面为正面,没字的一面为反面。从正面看它的三个脚分别是正极、负极、信号。三个霍尔要同型号,不能相混搭配,且三个同时换掉。如三个霍尔排列顺序为正、正、正为60 度电机,如是正、反、正为120 度电机。在焊接过程中尽量用小功率的烙铁,拆一个换一个,三个接线要正确,且速度要快,温度过高会使霍尔损坏。再用 A、B 胶在原位置粘好,等干后就可以上盖
