电压、电流的反馈控制模式

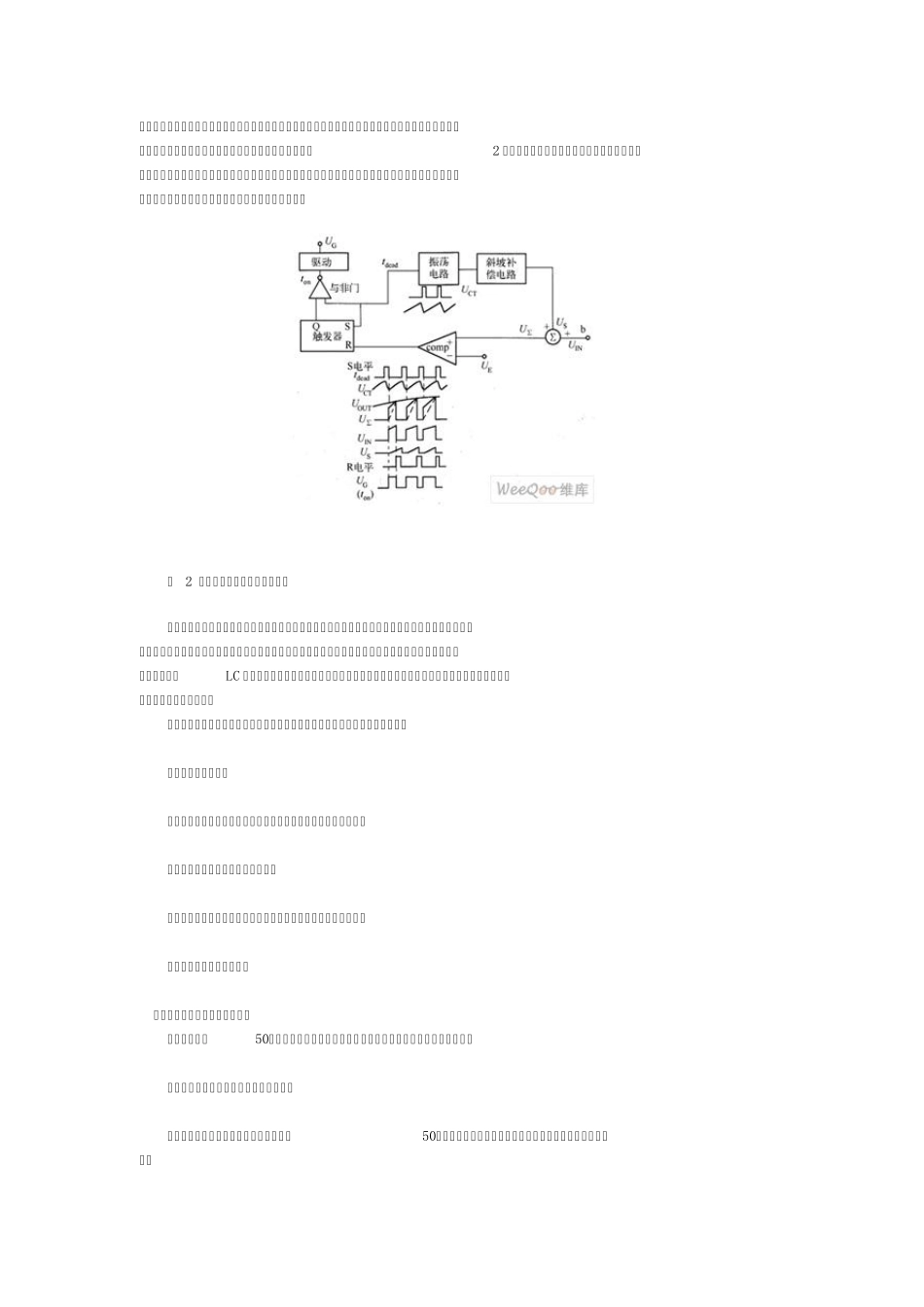

电压、电流的反馈控制模式 现在的高频开关稳压电源主要有五种PWM 反馈控制模式。电源的输入电压、电流等信号在作为取样控制信号时，大多需经过处理。针对不同的控制模式其处理方式也不同。下面以由VDMOS 开关器件构成的稳压正激型降压斩波器为例，讲述五种PWM 反馈控制模式的发展过程、基本工作原理、电路原理示意图、波形、特点及应用要｀氪，以利于选择应用及仿真建模研究。 （ 1）电压反馈控制模式 电压反馈控制模式是20 世纪60 年代后期高频开关稳压电源刚刚开始发展而采用的一种控制方法。该方法与一些必要的过电流保护电路相结合，至今仍然在工业界被广泛应用。如图1（ a）所示为Buck 降压斩波器的电压模式控制原理图。电压反馈控制模式只有一个电压反馈闭环，且采用的是脉冲宽度调制法，即将经电压误差放大器放大的慢变化的直流采样信号与恒定频率的三角波上斜坡信号相比较，经脉冲宽度调制得到一定宽度的脉冲控制信号，电路的各点波形如图1（ a）所示。逐个脉冲的限流保护电路必须另外附加。电压反馈控制模式的优点如下。 ①PWM 三角波幅值较大，脉冲宽度调节时具有较好的抗噪声裕量。 ②占空比调节不受限制。 ③对于多路输出电源而言，它们之间的交互调节特性较好。 ④单一反馈电压闭环的设计、调试比较容易。 ⑤对输出负载的变化有较好的响应调节。 电压反馈控制模式的缺点如下。 ①对输入电压的变化动态响应较慢。当输入电压突然变小或负载阻抗突然变小时，因为主电路中的输出电容C 及电感L 有较大的相移延时作用，输出电压的变小也延时滞后，而输出电压变小的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM 比较器将脉宽展宽。这两个延时滞后作用是动态响应慢的主要原因。 ②补偿网络设计本来就较为复杂，闭环增益随输入电压而变化的现象使其更为复杂。 ③输出端的LC 滤波器给控制环增加了双极点，在补偿设计误差放大器时，需要将主极点低频衰减，或者增加一个零点进行补偿。 ④在控制磁芯饱和故障状态方面较为麻烦和复杂。 改善及加快电压模式控制动态响应速度的方法有两种：一种是增加电压误差放大器的带宽，以保证其具有一定的高频增益。但是这样容易受高频开关噪声干扰的影响，需要在主电路及反馈控制电路上采取措施进行抑制或同相位衰减平滑处理。另一种是采用电压前馈控制模式。电压前馈控制模式的原理图如图1（ b）所示。用输入电压对电阻、电容（Rt、 Ctt）充电，以产生具有可变化...
