电压互感器VV接矢量图及矢量计算

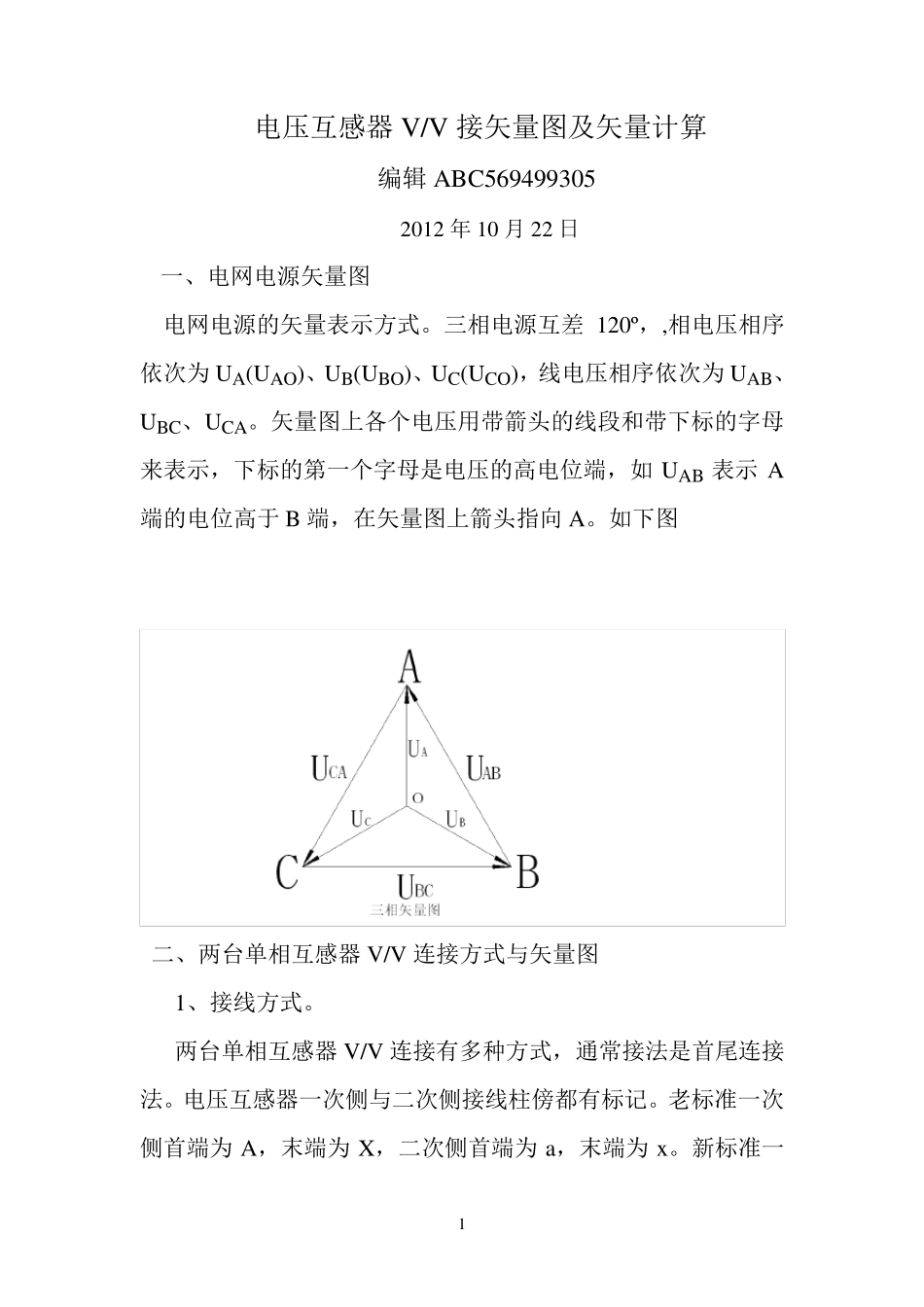

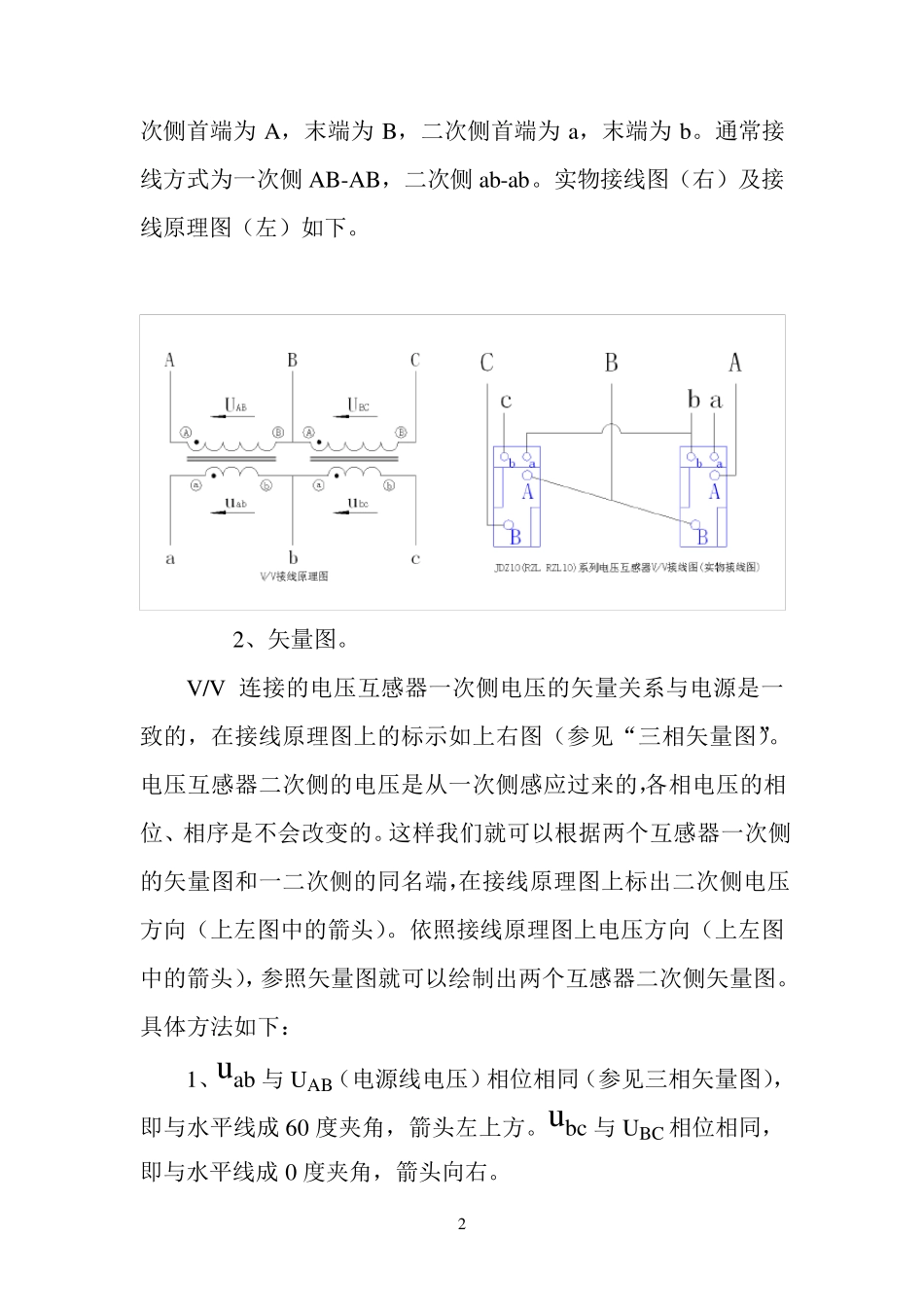

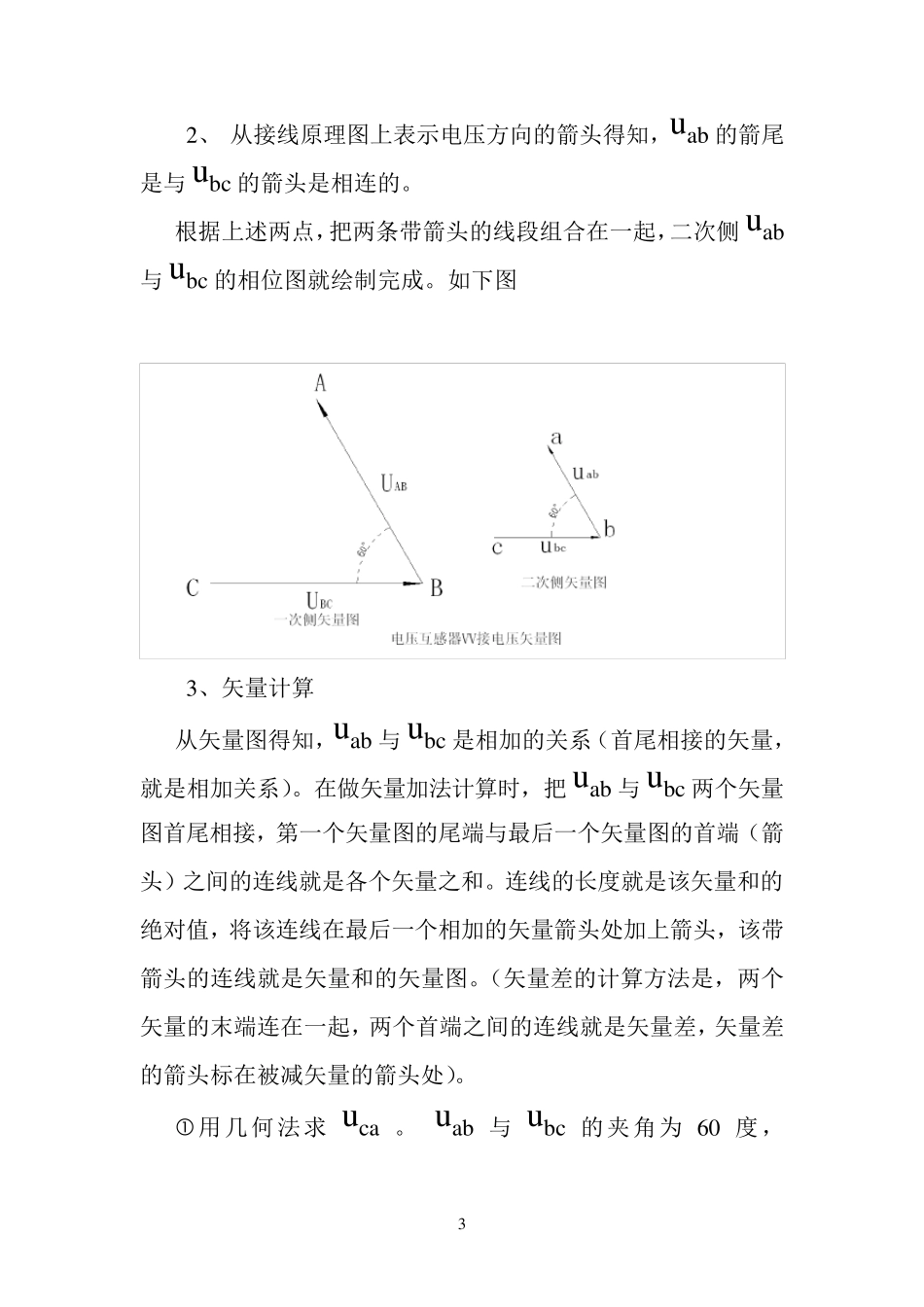

1 电压互感器V/V 接矢量图及矢量计算 编辑ABC569499305 2012 年10 月22 日 一、电网电源矢量图 电网电源的矢量表示方式。三相电源互差 120º，,相电压相序依次为 UA(UAO)、UB(UBO)、UC(UCO)，线电压相序依次为 UAB、UBC、UCA。矢量图上各个电压用带箭头的线段和带下标的字母来表示，下标的第一个字母是电压的高电位端，如 UAB 表示 A端的电位高于 B 端，在矢量图上箭头指向 A。如下图 二、两台单相互感器V/V 连接方式与矢量图 1、接线方式。 两台单相互感器V/V 连接有多种方式，通常接法是首尾连接法。电压互感器一次侧与二次侧接线柱傍都有标记。老标准一次侧首端为 A，末端为 X，二次侧首端为 a，末端为 x。新标准一 2 次侧首端为A，末端为B，二次侧首端为a，末端为b。通常接线方式为一次侧AB-AB，二次侧ab-ab。实物接线图（右）及接线原理图（左）如下。 2、矢量图。 V/V 连接的电压互感器一次侧电压的矢量关系与电源是一致的，在接线原理图上的标示如上右图（参见“三相矢量图”）。电压互感器二次侧的电压是从一次侧感应过来的，各相电压的相位、相序是不会改变的。这样我们就可以根据两个互感器一次侧的矢量图和一二次侧的同名端，在接线原理图上标出二次侧电压方向（上左图中的箭头）。依照接线原理图上电压方向（上左图中的箭头），参照矢量图就可以绘制出两个互感器二次侧矢量图。具体方法如下： 1、uab 与UAB（电源线电压）相位相同（参见三相矢量图），即与水平线成 60 度夹角，箭头左上方。ubc 与UBC 相位相同，即与水平线成 0 度夹角，箭头向右。 3 2、 从接线原理图上表示电压方向的箭头得知，uab 的箭尾是与 ubc 的箭头是相连的。 根据上述两点，把两条带箭头的线段组合在一起，二次侧 uab与 ubc 的相位图就绘制完成。如下图 3、矢量计算 从矢量图得知，uab 与 ubc 是相加的关系（首尾相接的矢量，就是相加关系）。在做矢量加法计算时，把 uab 与 ubc 两个矢量图首尾相接，第一个矢量图的尾端与最后一个矢量图的首端（箭头）之间的连线就是各个矢量之和。连线的长度就是该矢量和的绝对值，将该连线在最后一个相加的矢量箭头处加上箭头，该带箭头的连线就是矢量和的矢量图。（矢量差的计算方法是，两个矢量的末端连在一起，两个首端之间的连线就是矢量差，矢量差的箭头标在被减矢量的箭头处）。 用几何法求 uca 。 uab 与 ubc 的夹角为 60 度， 4 |uab|=|u...
