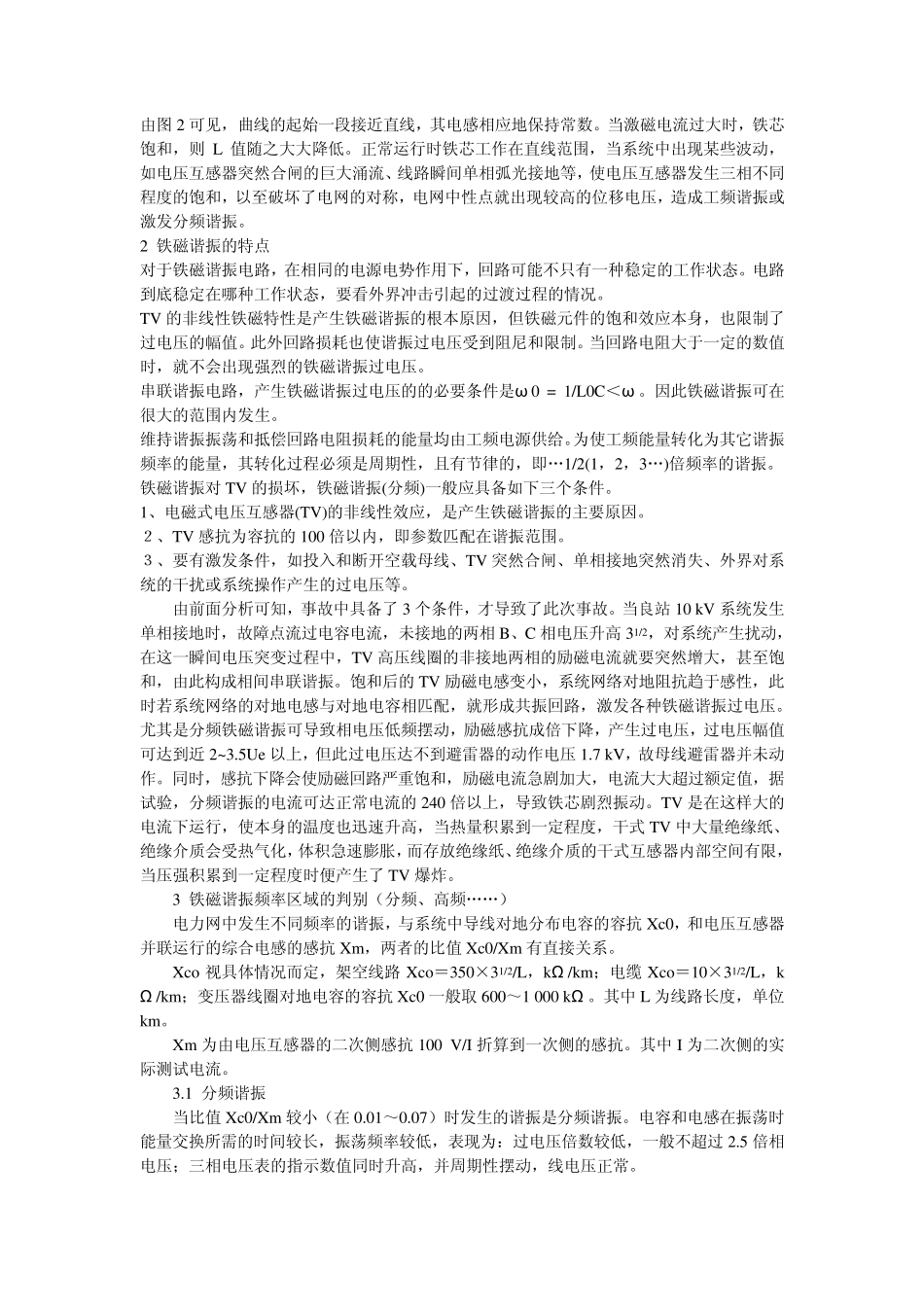

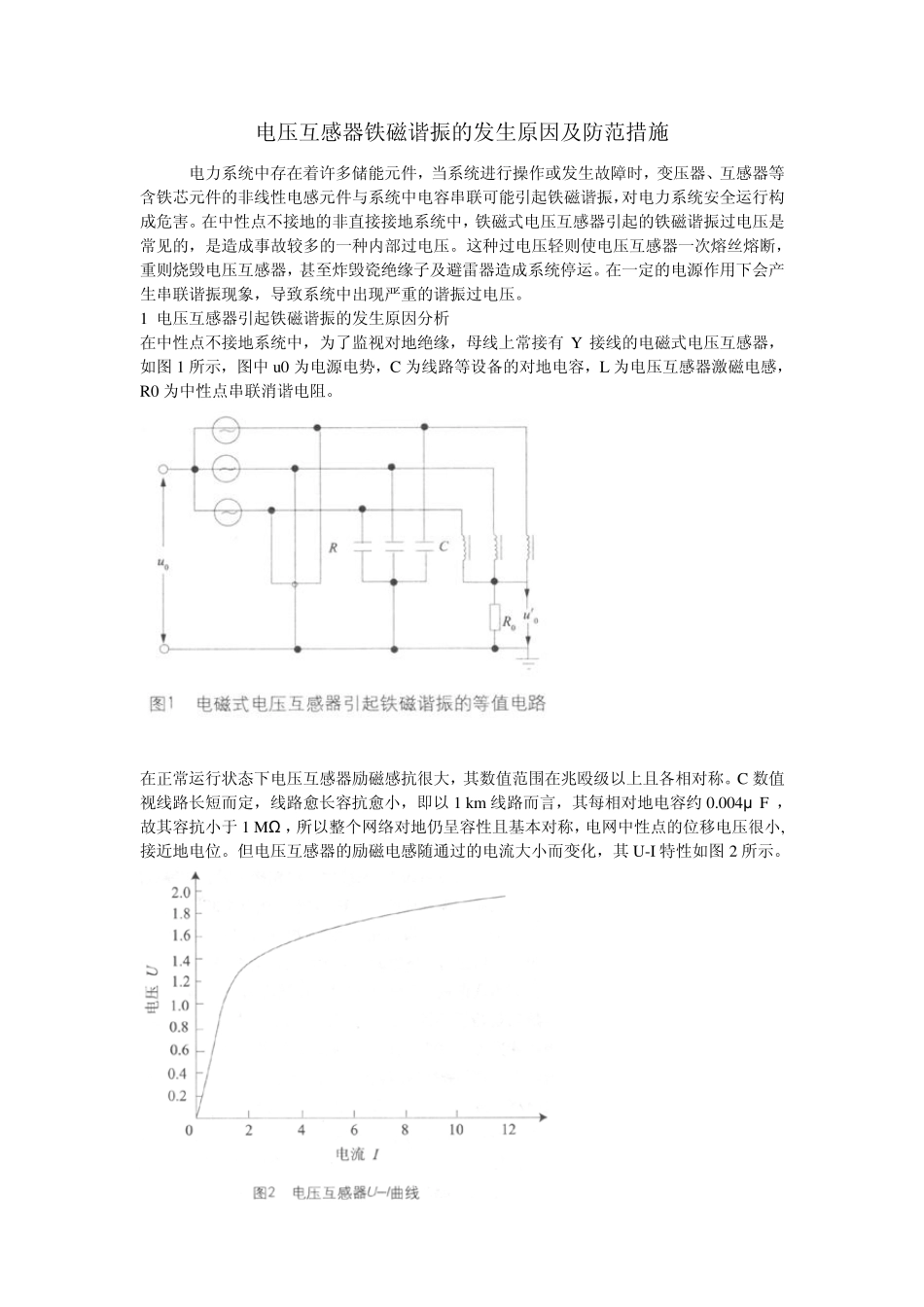

电压互感器铁磁谐振的发生原因及防范措施 电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。在一定的电源作用下会产生串联谐振现象，导致系统中出现严重的谐振过电压。 1 电压互感器引起铁磁谐振的发生原因分析 在中性点不接地系统中，为了监视对地绝缘，母线上常接有 Y 接线的电磁式电压互感器，如图 1 所示，图中u0 为电源电势，C 为线路等设备的对地电容，L 为电压互感器激磁电感，R0 为中性点串联消谐电阻。 在正常运行状态下电压互感器励磁感抗很大，其数值范围在兆殴级以上且各相对称。C 数值视线路长短而定，线路愈长容抗愈小，即以 1 km 线路而言，其每相对地电容约 0.004μ F ，故其容抗小于 1 MΩ ，所以整个网络对地仍呈容性且基本对称，电网中性点的位移电压很小,接近地电位。但电压互感器的励磁电感随通过的电流大小而变化，其 U-I 特性如图 2 所示。 由图 2 可见，曲线的起始一段接近直线，其电感相应地保持常数。当激磁电流过大时，铁芯饱和，则 L 值随之大大降低。正常运行时铁芯工作在直线范围，当系统中出现某些波动，如电压互感器突然合闸的巨大涌流、线路瞬间单相弧光接地等，使电压互感器发生三相不同程度的饱和，以至破坏了电网的对称，电网中性点就出现较高的位移电压，造成工频谐振或激发分频谐振。 2 铁磁谐振的特点 对于铁磁谐振电路，在相同的电源电势作用下，回路可能不只有一种稳定的工作状态。电路到底稳定在哪种工作状态，要看外界冲击引起的过渡过程的情况。 TV 的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身，也限制了过电压的幅值。此外回路损耗也使谐振过电压受到阻尼和限制。当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。 串联谐振电路，产生铁磁谐振过电压的的必要条件是ω 0 = 1/L0C＜ω 。因此铁磁谐振可在很大的范围内发生。 维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性，且有节律的，即...
