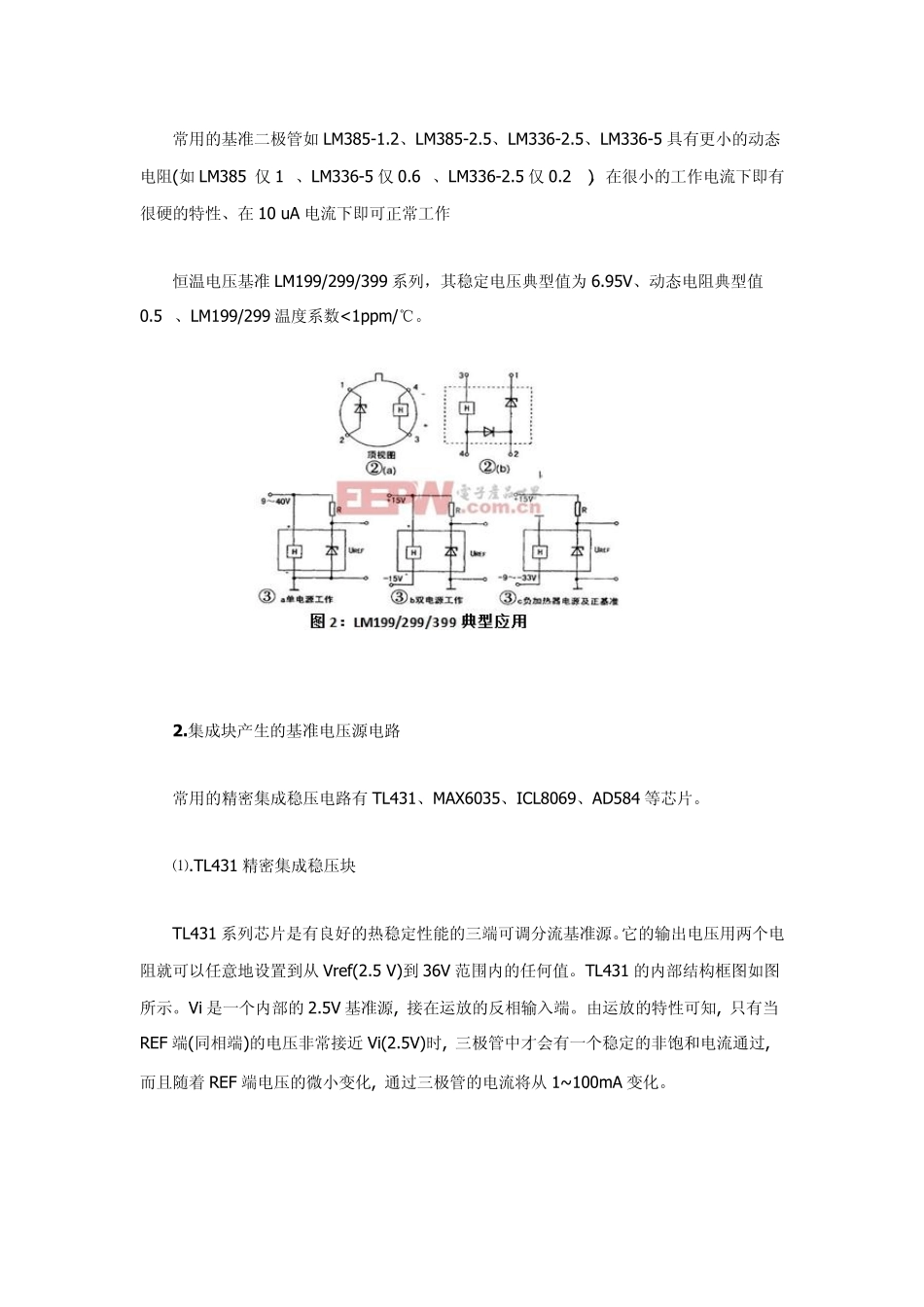

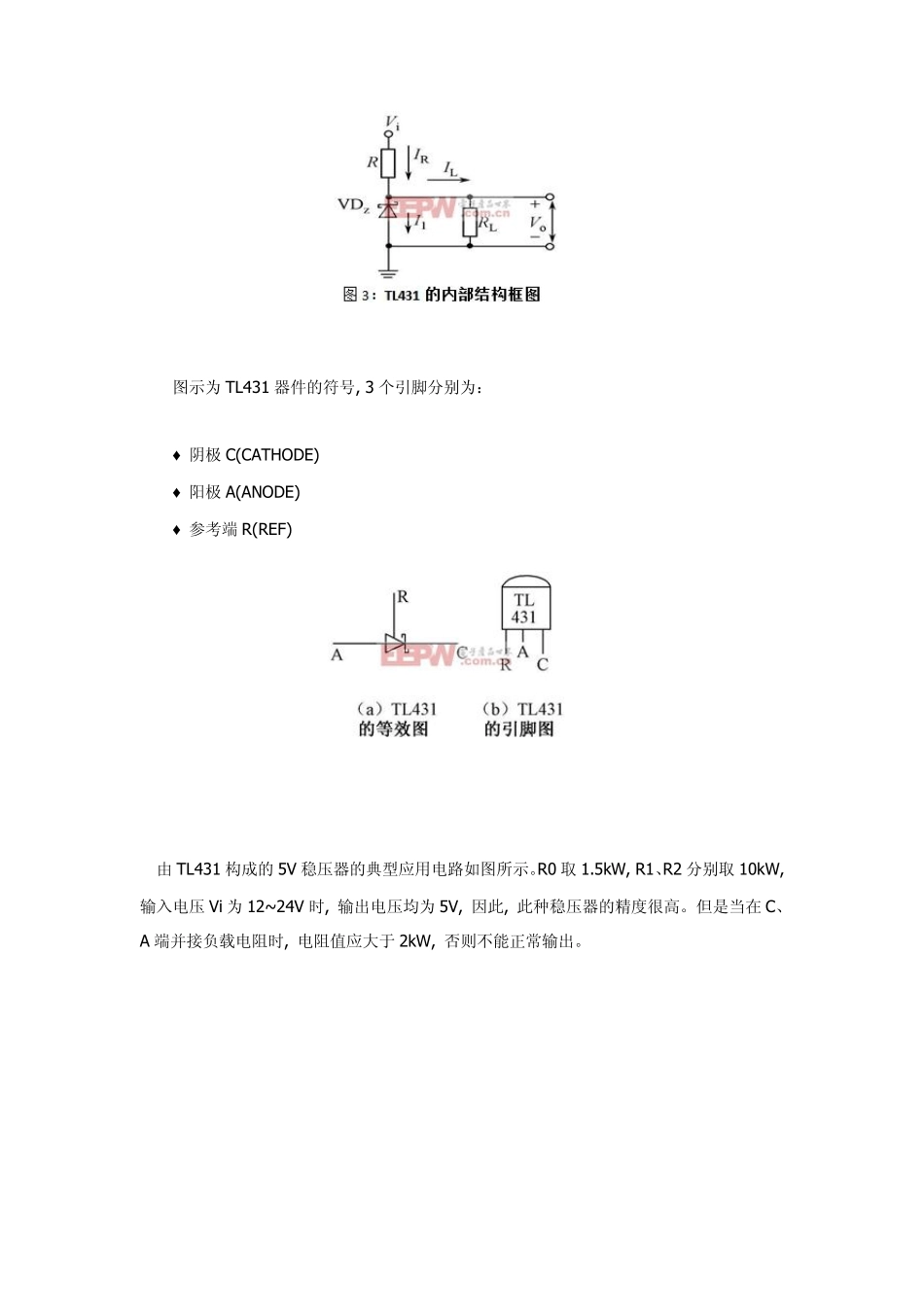

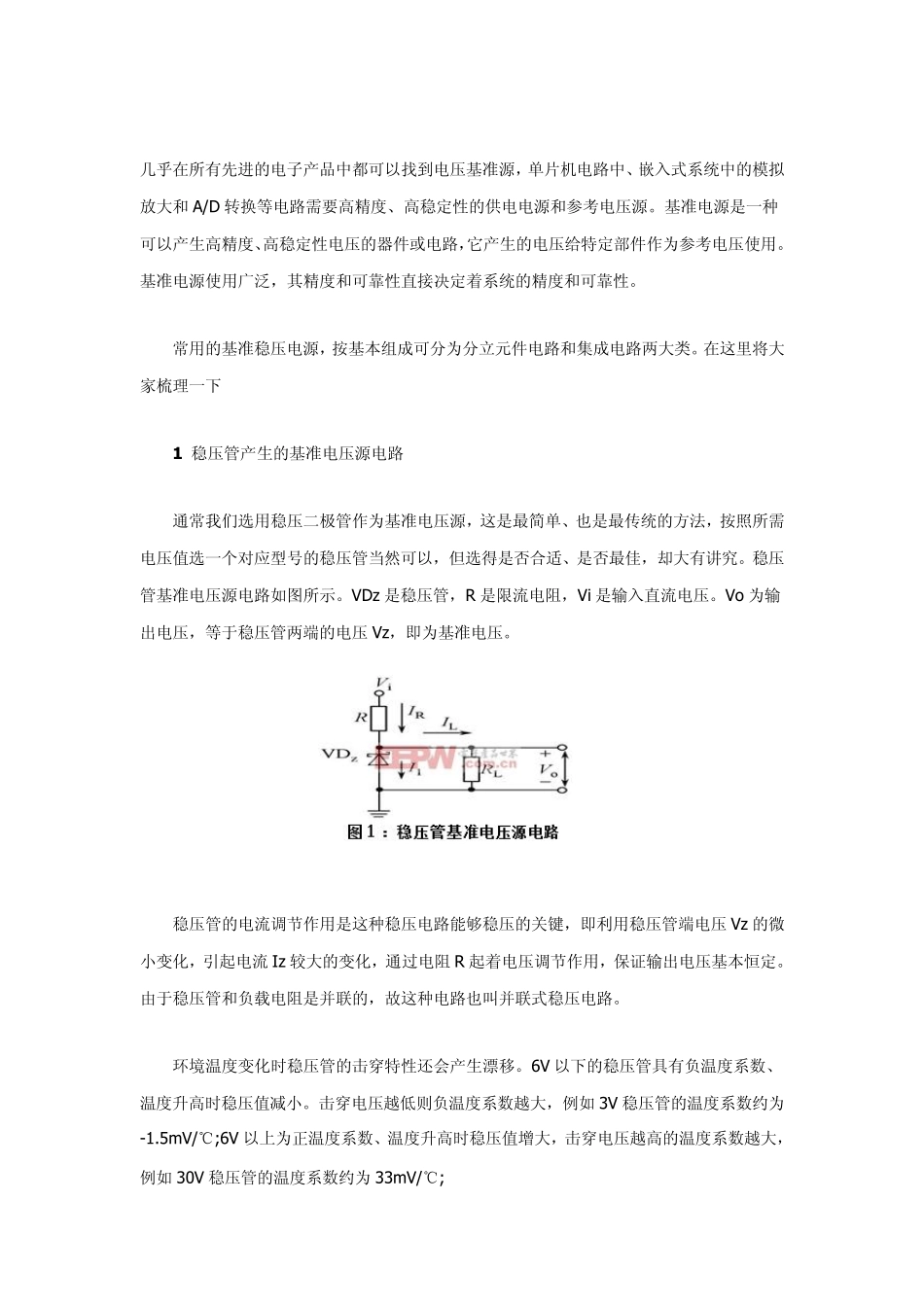

几乎在所有先进的电子产品中都可以找到电压基准源,单片机电路中、嵌入式系统中的模拟放大和 A/D 转换等电路需要高精度、高稳定性的供电电源和参考电压源。基准电源是一种可以产生高精度、高稳定性电压的器件或电路,它产生的电压给特定部件作为参考电压使用。基准电源使用广泛,其精度和可靠性直接决定着系统的精度和可靠性。 常用的基准稳压电源,按基本组成可分为分立元件电路和集成电路两大类。在这里将大家梳理一下 1 稳压管产生的基准电压源电路 通常我们选用稳压二极管作为基准电压源,这是最简单、也是最传统的方法,按照所需电压值选一个对应型号的稳压管当然可以,但选得是否合适、是否最佳,却大有讲究。稳压管基准电压源电路如图所示。VDz 是稳压管,R 是限流电阻,Vi 是输入直流电压。Vo 为输出电压,等于稳压管两端的电压 Vz,即为基准电压。 稳压管的电流调节作用是这种稳压电路能够稳压的关键,即利用稳压管端电压 Vz 的微小变化,引起电流Iz 较大的变化,通过电阻R 起着电压调节作用,保证输出电压基本恒定。由于稳压管和负载电阻是并联的,故这种电路也叫并联式稳压电路。 环境温度变化时稳压管的击穿特性还会产生漂移。6V 以下的稳压管具有负温度系数、温度升高时稳压值减小。击穿电压越低则负温度系数越大,例如 3V 稳压管的温度系数约为-1.5mV/℃;6V 以上为正温度系数、温度升高时稳压值增大,击穿电压越高的温度系数越大,例如 30V 稳压管的温度系数约为 33mV/℃; 常用的基准二极管如LM385-1.2、LM385-2.5、LM336-2.5、LM336-5 具有更小的动态电阻(如LM385 仅1Ω、LM336-5 仅0.6Ω、LM336-2.5 仅0.2Ω),在很小的工作电流下即有很硬的特性、在10 uA 电流下即可正常工作 恒温电压基准LM199/299/399 系列,其稳定电压典型值为6.95V、动态电阻典型值0.5Ω、LM199/299 温度系数<1ppm/℃。 2 .集成块产生的基准电压源电路 常用的精密集成稳压电路有TL431、MAX6035、ICL8069、AD584 等芯片。 ⑴.TL431 精密集成稳压块 TL431 系列芯片是有良好的热稳定性能的三端可调分流基准源。它的输出电压用两个电阻就可以任意地设置到从 Vref(2.5 V)到 36V 范围内的任何值。TL431 的内部结构框图如图所示。Vi 是一个内部的2.5V 基准源, 接在运放的反相输入端。由运放的特性可知, 只有当REF 端(同相端)的电压非常接近 Vi(2.5V)时, 三极管中才会有一个稳定的非饱和电流通过, 而且随着 R...
