电压比较器电路图

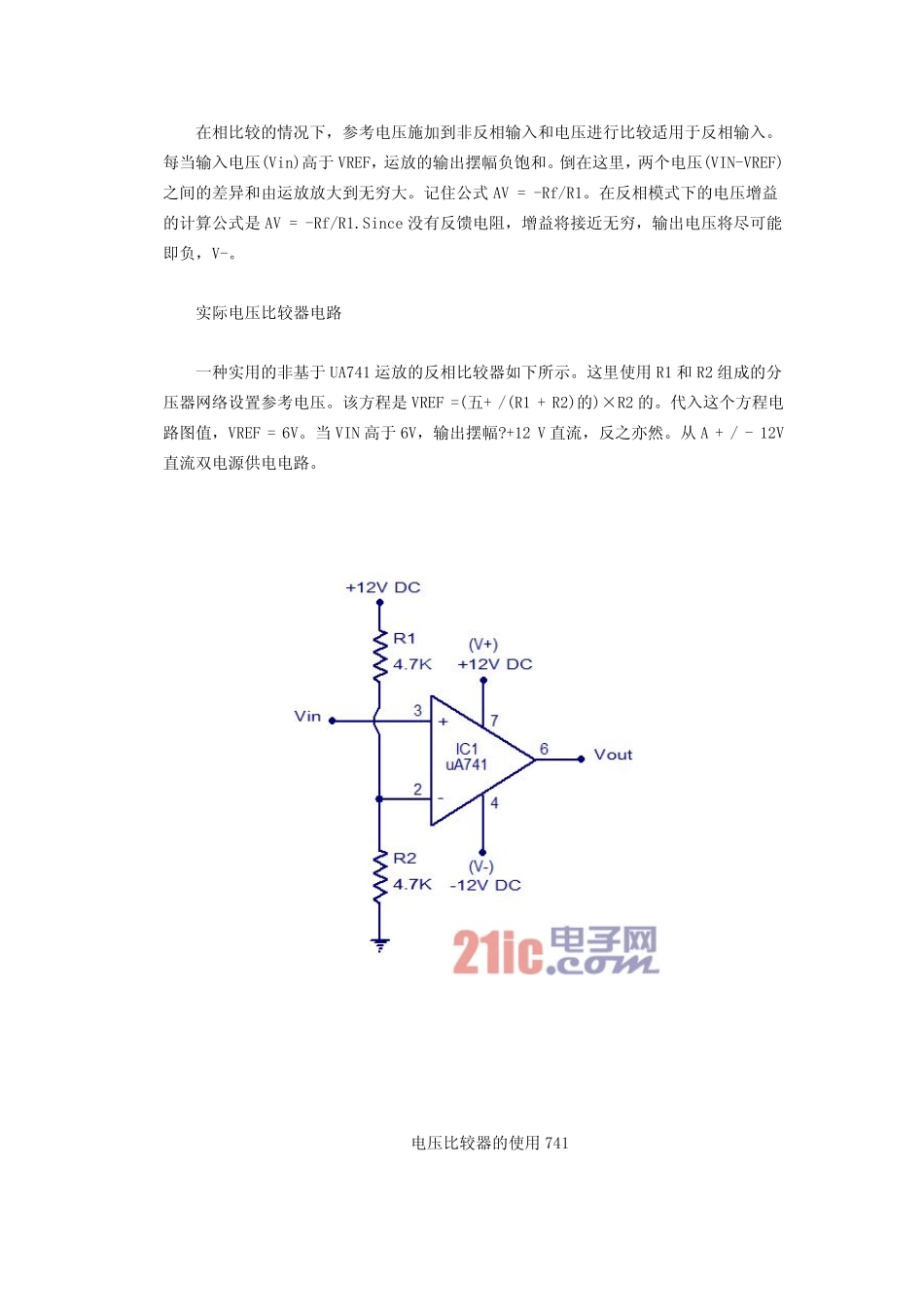

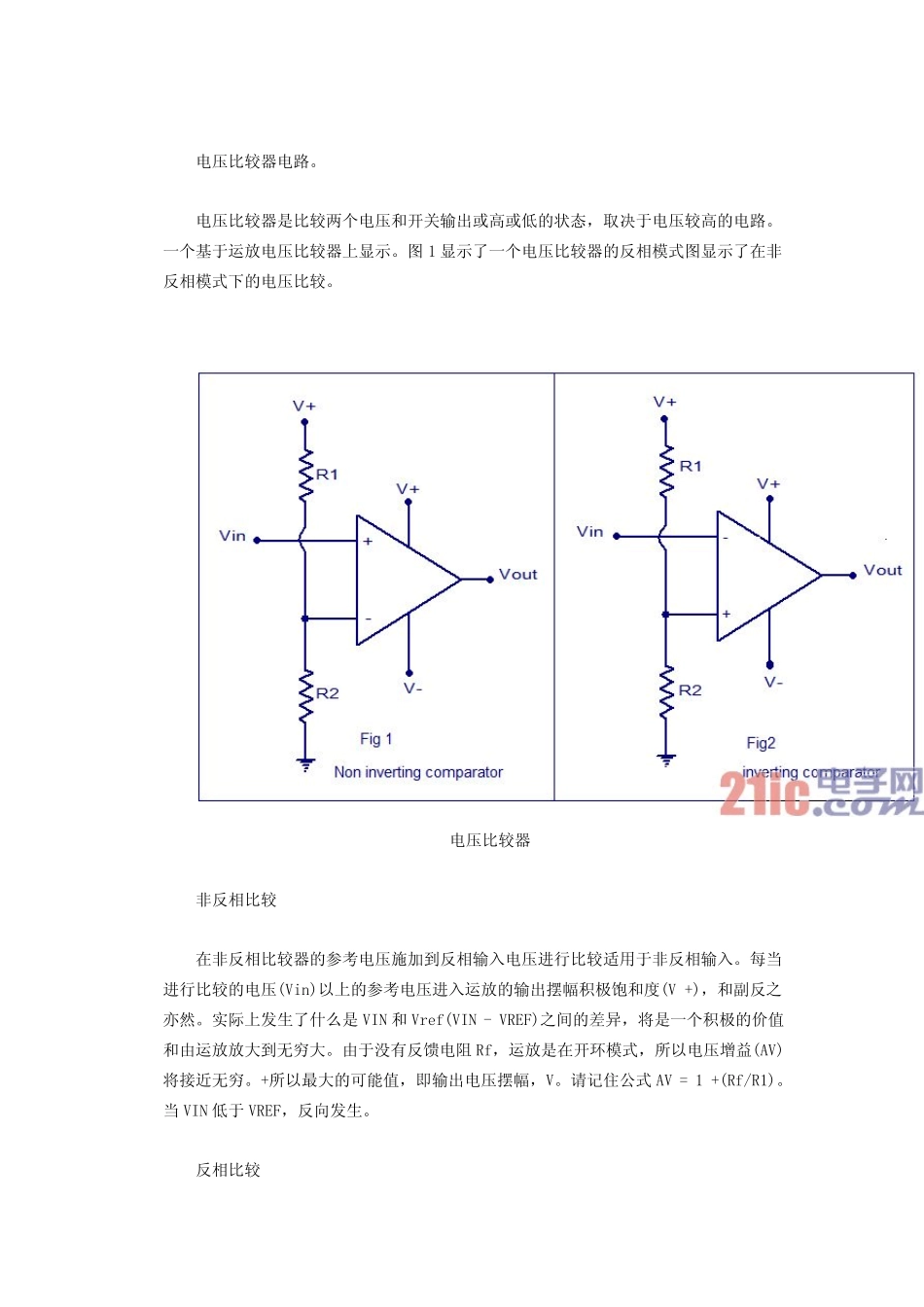

电压比较器电路。电压比较器是比较两个电压和开关输出或高或低的状态，取决于电压较高的电路。一个基于运放电压比较器上显示。图 1 显示了一个电压比较器的反相模式图显示了在非反相模式下的电压比较。电压比较器非反相比较在非反相比较器的参考电压施加到反相输入电压进行比较适用于非反相输入。每当进行比较的电压(Vin)以上的参考电压进入运放的输出摆幅积极饱和度(V +)，和副反之亦然。实际上发生了什么是 VIN 和 Vref(VIN - VREF)之间的差异，将是一个积极的价值和由运放放大到无穷大。由于没有反馈电阻 Rf，运放是在开环模式，所以电压增益(AV)将接近无穷。+所以最大的可能值，即输出电压摆幅，V。请记住公式 AV = 1 +(Rf/R1)。当 VIN 低于 VREF，反向发生。反相比较在相比较的情况下，参考电压施加到非反相输入和电压进行比较适用于反相输入。每当输入电压(Vin)高于VREF，运放的输出摆幅负饱和。倒在这里，两个电压(VIN-VREF)之间的差异和由运放放大到无穷大。记住公式AV = -Rf/R1。在反相模式下的电压增益的计算公式是AV = -Rf/R1.Since 没有反馈电阻，增益将接近无穷，输出电压将尽可能即负，V-。实际电压比较器电路一种实用的非基于UA741 运放的反相比较器如下所示。这里使用R1 和R2 组成的分压器网络设置参考电压。该方程是VREF =(五+ /(R1 + R2)的)×R2 的。代入这个方程电路图值，VREF = 6V。当VIN 高于6V，输出摆幅?+12 V 直流，反之亦然。从 A + / - 12V直流双电源供电电路。电压比较器的使用741一些其他的运放，你可能会感兴趣的相关电路1 求和放大器：总结放大器可以用来找到一个信号给定数量的代数和。2。 集成使用运放：对于一个集成的电路，输出信号将输入信号的积分。例如，一个集成的正弦波使余弦波，方波一体化为三角波等。3。反相放大器：在一个反相放大器，输出信号将输入信号的倒版，是由某些因素放大。4，仪表放大器：这是一个类型的差分放大器输入额外的缓冲阶段。输入阻抗高，易于匹配结果。仪表放大器具有更好的稳定性，高共模抑制比(CMRR)，低失调电压和高增益。电压比较器LM358来源：互联网作者：关键字：LM358电压比较器电压比较器是对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：当”+...
