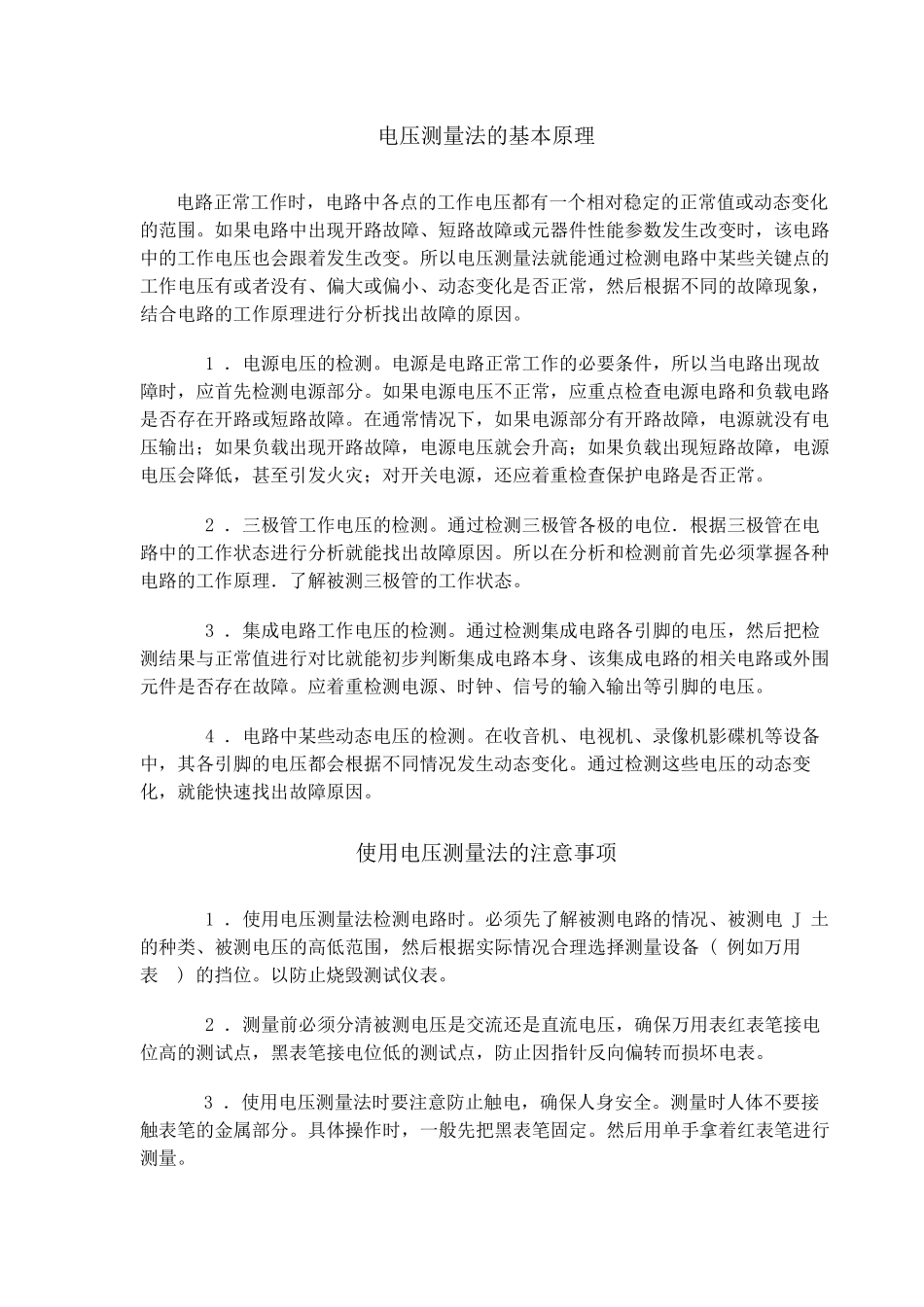

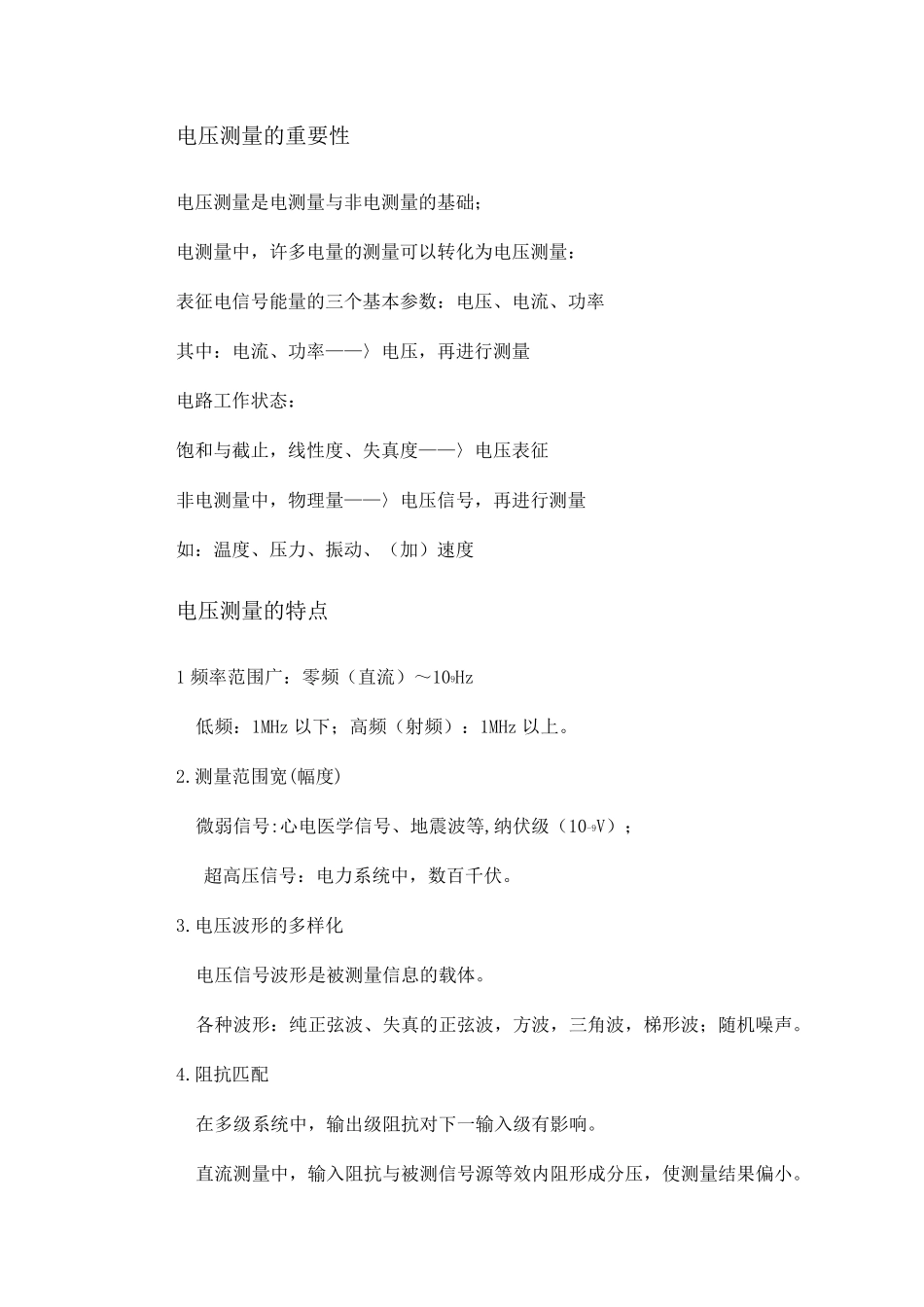

电压测量法的基本原理 电路正常工作时,电路中各点的工作电压都有一个相对稳定的正常值或动态变化的范围。如果电路中出现开路故障、短路故障或元器件性能参数发生改变时,该电路中的工作电压也会跟着发生改变。所以电压测量法就能通过检测电路中某些关键点的工作电压有或者没有、偏大或偏小、动态变化是否正常,然后根据不同的故障现象,结合电路的工作原理进行分析找出故障的原因。 1 .电源电压的检测。电源是电路正常工作的必要条件,所以当电路出现故障时,应首先检测电源部分。如果电源电压不正常,应重点检查电源电路和负载电路是否存在开路或短路故障。在通常情况下,如果电源部分有开路故障,电源就没有电压输出;如果负载出现开路故障,电源电压就会升高;如果负载出现短路故障,电源电压会降低,甚至引发火灾;对开关电源,还应着重检查保护电路是否正常。 2 .三极管工作电压的检测。通过检测三极管各极的电位.根据三极管在电路中的工作状态进行分析就能找出故障原因。所以在分析和检测前首先必须掌握各种电路的工作原理.了解被测三极管的工作状态。 3 .集成电路工作电压的检测。通过检测集成电路各引脚的电压,然后把检测结果与正常值进行对比就能初步判断集成电路本身、该集成电路的相关电路或外围元件是否存在故障。应着重检测电源、时钟、信号的输入输出等引脚的电压。 4 .电路中某些动态电压的检测。在收音机、电视 机、录 像 机影 碟 机等设 备中,其 各引脚的电压都会根据不同情况发生动态变化。通过检测这 些电压的动态变化,就能快 速 找出故障原因。 使 用 电压测量法的注 意 事 项 1 .使 用 电压测量法检测电路时。必须先了解被测电路的情况、被测电 J 土的种类 、被测电压的高低范围,然后根据实 际 情况合理选 择 测量设 备 ( 例 如万 用表 ) 的挡 位。以防 止 烧 毁 测试 仪 表 。 2 .测量前必须分清 被测电压是交 流 还是直 流 电压,确 保万 用 表 红 表 笔 接 电位高的测试 点,黑 表 笔 接 电位低的测试 点,防 止 因指 针 反 向 偏转 而 损 坏 电表 。 3 .使 用 电压测量法时要注 意 防 止 触 电,确 保人 身安 全 。测量时人 体 不要接触 表 笔 的金 属 部分。具 体 操 作时,一般 先把黑 表 笔 固 定。然后用 单 手 拿 着红 表 笔 进行测量。 电压测量的重要性 电压测量是电测...
