电大2019,计算机组网技术,实训3交换机的Telnet远程配置VIP专享

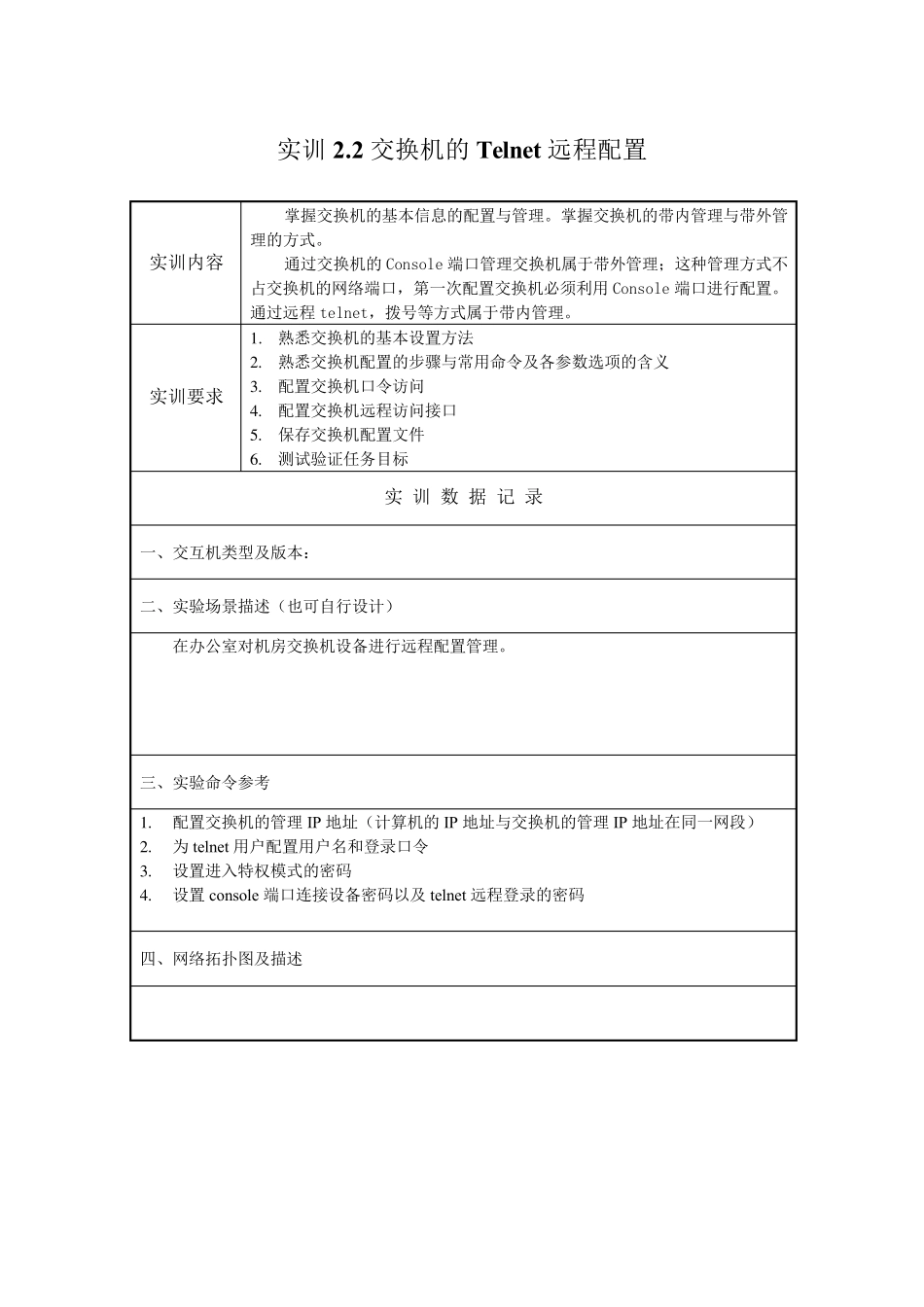

实训2.2 交换机的Telnet远程配置 实训内容 掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。 通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console 端口进行配置。通过远程telnet，拨号等方式属于带内管理。 实训要求 1 . 熟悉交换机的基本设置方法 2 . 熟悉交换机配置的步骤与常用命令及各参数选项的含义 3 . 配置交换机口令访问 4 . 配置交换机远程访问接口 5 . 保存交换机配置文件 6 . 测试验证任务目标 实 训 数 据 记 录 一、交互机类型及版本： 二、实验场景描述（也可自行设计） 在办公室对机房交换机设备进行远程配置管理。 三、实验命令参考 1 . 配置交换机的管理IP 地址（计算机的IP 地址与交换机的管理IP 地址在同一网段） 2 . 为 telnet用户配置用户名和登录口令 3 . 设置进入特权模式的密码 4 . 设置console 端口连接设备密码以及telnet远程登录的密码 四、网络拓扑图及描述 五、实验步骤 步骤及简述： 1、 （1）、进入交换机的特权模式 Sw itch>enable Sw itch# （2）、进入全局配置模式 Switch#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Switch(config)# （3）、修改交换机的名称 Switch(config)#hostname hello_switch hello_switch(config)# （4）、设置进入特权模式的密码 hello_switch(config)#enable password 123456 hello_switch(config)# （5）配置管理交换机的IP 地址 hello_switch(config)#interface vlan 1 hello_switch(config-if)#ip address 192.168.1.1 255.255.255.0 hello_switch(config-if)#no shutdown （6）配置远程登录的密码 hello_switch(config)#line vty 0 4 hello_switch(config-line)#login % Login disabled on line 1, until 'password' is set % Login disabled on line 2, until 'password' is set % Login disabled on line 3, until 'password' is set % Login disabled on line 4, until 'password' is set % Login disabled on line 5, until 'password' is set hello_switch(config-line)#password 123456 （7）、设置远程登录的用户的权限等级 hello_switch(config-line)#privilege level 3 （8）配置两台主机的IP 地址 （9）使用ping 命令检测交换机是否开启远程登录 （10）在PC 机中使用Telnet命令登录交换机 六、实验总结 列举几个选项并描述其含义：  使用ping 命令检测交换机是否开启远程登录，可以检测网络是否通畅  配置远程登录的密码，可以保证连接的安全性  修改交换机的名称，以便识别目标计算机。 实训成绩： 指导教师签名： 实训日期：
