电大工程力学03任务0004

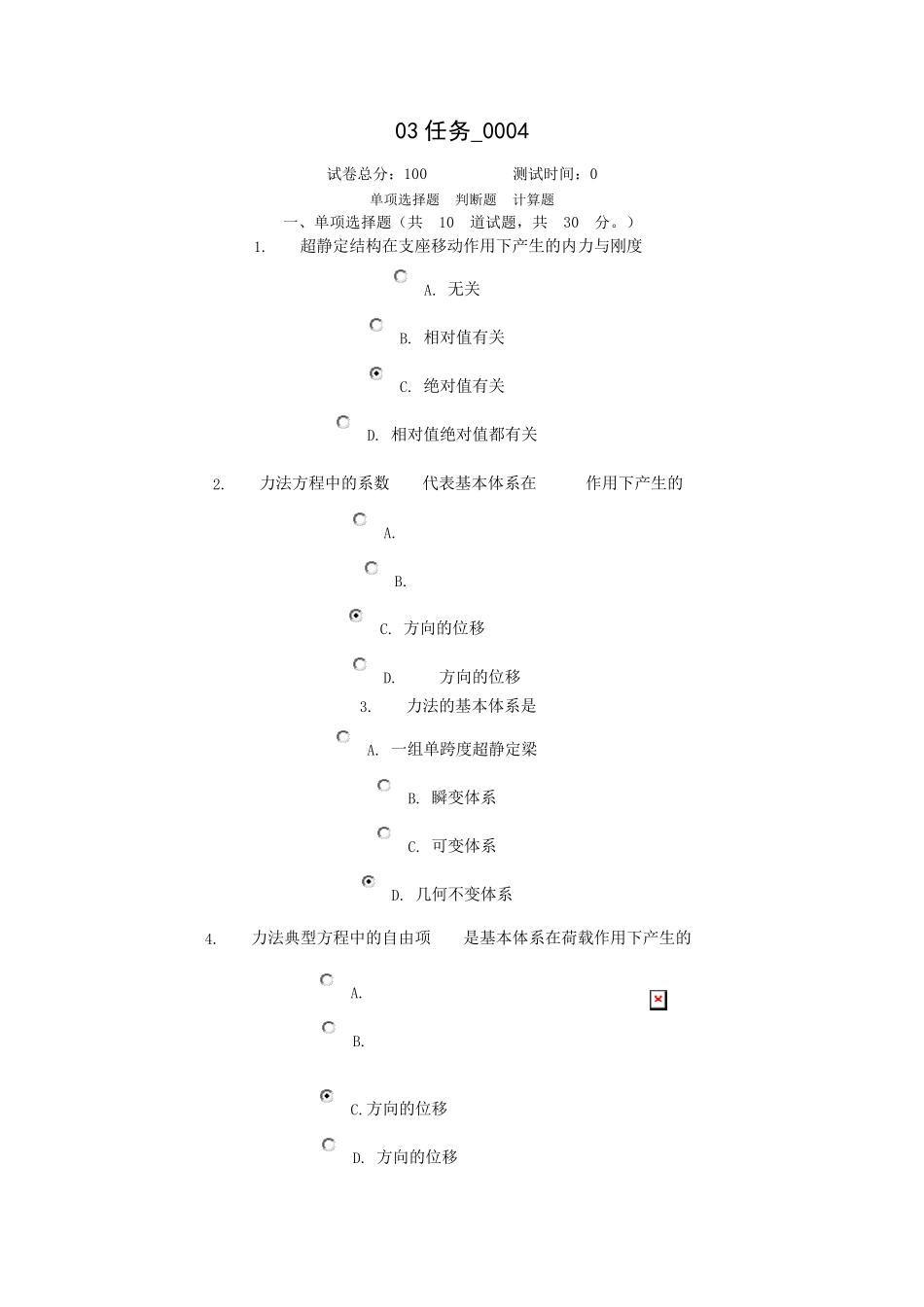

03 任务_0004 试卷总分：100 测试时间：0 单项选择题 判断题 计算题 一、单项选择题（共 10 道试题，共 30 分。） 1. 超静定结构在支座移动作用下产生的内力与刚度 A. 无关 B. 相对值有关 C. 绝对值有关 D. 相对值绝对值都有关 2. 力法方程中的系数代表基本体系在作用下产生的 A. B. C. 方向的位移 D. 方向的位移 3. 力法的基本体系是 A. 一组单跨度超静定梁 B. 瞬变体系 C. 可变体系 D. 几何不变体系 4. 力法典型方程中的自由项是基本体系在荷载作用下产生的 A. B. C.方向的位移 D. 方向的位移 5. 用力法计算超静定结构时，其基本未知量为 A. 杆端弯矩 B. 结点角位移 C. 结点线位移 D. 多余未知力 6. 图示超静定结构的次数是 A. 5 B. 7 C. 8 D. 6 7. 图示刚架的超静定次数为 A. 1 次 B. 2 次 C. 3 次 D. 4 次 8. 下图所示对称结构 A 截面不为零的是 A. 水平位移 B. 轴力 C. 剪力 D. 弯矩 9. 下图所示对称结构 A 截面不为零的是 A. 竖向位移 B. 弯矩 C. 转角 D. 轴力 10. 图示对称结构 EI = 常 数 ，对称轴穿过的截面 C 内力应满足( ) A. B. C. D. 03 任务_0004 试卷总分：100 测试时间：0 单项选择题 判断题 计算题 二、判断题（共 10 道试题，共 30 分。） 1. 超静定结构由于支座位移可以产生内力。 A. 错误 B. 正确 2. 图示结构的超静定次数是 n=3。 A. 错误 B. 正确 3. 图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。 A. 错误 B. 正确 4. 对称结构在反对称荷载作用下，对称轴穿过的截面只有反对称的内力。 A. 错误 B. 正确 5. 图示结构有两次超静定。 A. 错误 B. 正确 6. 力法典型方程是根据平衡条件得到的。 A. 错误 B. 正确 7. 超静定结构的内力与材料的性质无关。 A. 错误 B. 正确 8. 图示超静定结构去掉杆件①、②、③后为一静定梁，故它是三次超静定结构。 A. 错误 B. 正确 9. 求超静定结构的位移时，可将虚拟单位荷载加在任意静定的基本体系上。 A. 错误 B. 正确 10. 力法计算的基本体系不能是可变体系。 A. 错误 B. 正确 (1) C;(2)A;(3)C;(4)F;(5)A;(6)D;(7)F;(8)B 用力法计算图示结构，作弯矩图。EI=常数。 （15 分） 2m2mBC 2m 20kNA 解：(1) 选取基本体系（ 空 1 ）（2 分） BCAX120kN B...
