电子产品热设计规范

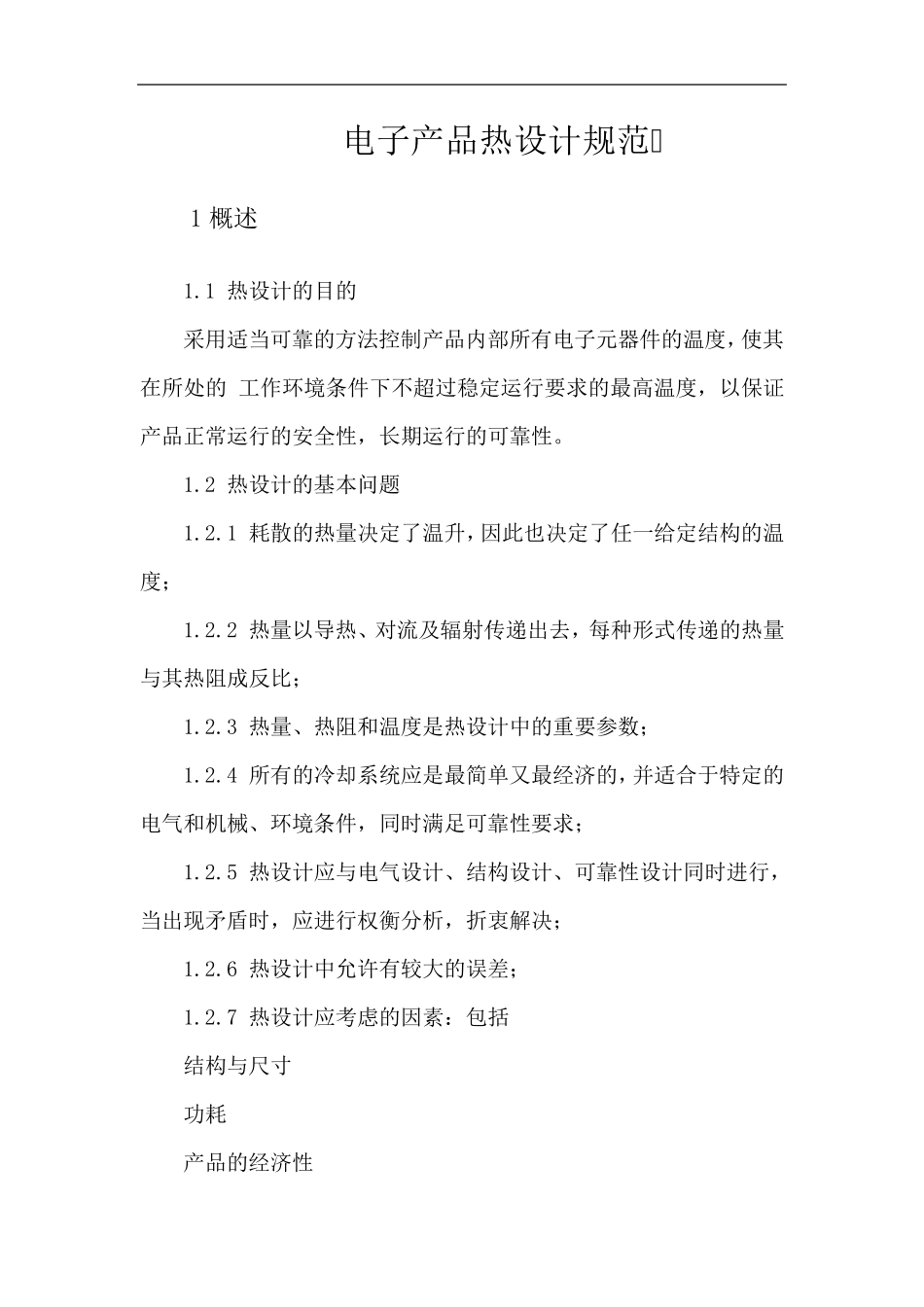

电子产品热设计规范_第1页
1/17
电子产品热设计规范_第2页
2/17

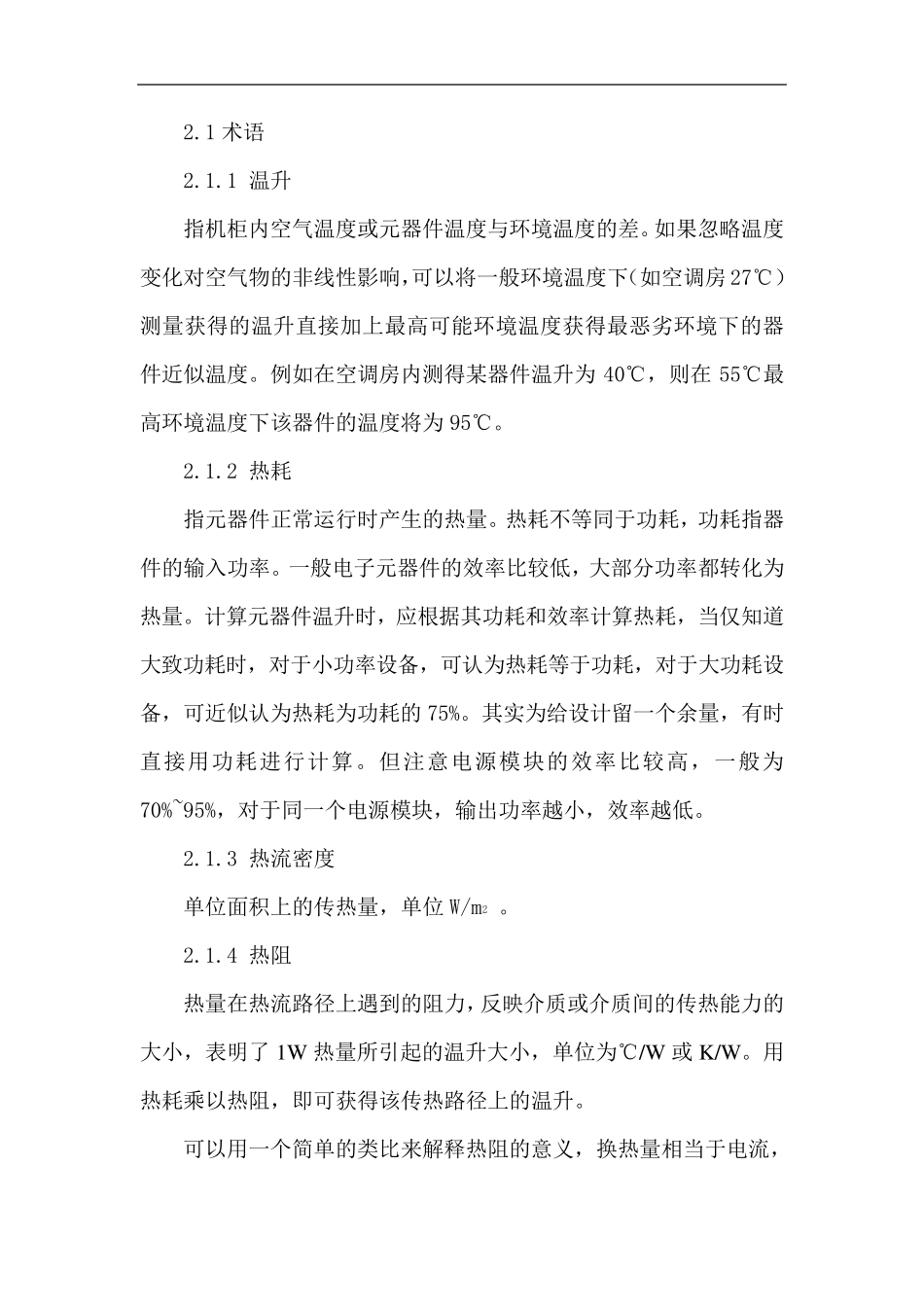

电子产品热设计规范_第3页
3/17
电子产品热设计规范 1 概述 1.1 热设计的目的 采用适当可靠的方法控制产品内部所有电子元器件的温度,使其在所处的 工作环境条件下不超过稳定运行要求的最高温度,以保证产品正常运行的安全性,长期运行的可靠性。 1.2 热设计的基本问题 1.2.1 耗散的热量决定了温升,因此也决定了任一给定结构的温度; 1.2.2 热量以导热、对流及辐射传递出去,每种形式传递的热量与其热阻成反比; 1.2.3 热量、热阻和温度是热设计中的重要参数; 1.2.4 所有的冷却系统应是最简单又最经济的,并适合于特定的电气和机械、环境条件,同时满足可靠性要求; 1.2.5 热设计应与电气设计、结构设计、可靠性设计同时进行,当出现矛盾时,应进行权衡分析,折衷解决; 1.2.6 热设计中允许有较大的误差; 1.2.7 热设计应考虑的因素:包括 结构与尺寸 功耗 产品的经济性 与所要求的元器件的失效率相应的温度极限 电路布局 工作环境 1.3 遵循的原则 1.3.1 热设计应与电气设计、结构设计同时进行,使热设计、结构设计、电气设计相互兼顾; 1.3.2 热设计应遵循相应的国际、国内标准、行业标准; 1.3.3 热设计应满足产品的可靠性要求,以保证设备内的元器件均能在设定的热环境中长期正常工作。 1.3.4 每个元器件的参数选择及安装位置及方式必须符合散热要求; 1.3.5 在规定的使用期限内,冷却系统(如风扇等)的故障率应比元件的故障率低; 1.3.6 在进行热设计时,应考虑相应的设计余量,以避免使用过程中因工况发生变化而引起的热耗散及流动阻力的增加。 1.3.7 热设计不能盲目加大散热余量,尽量使用自然对流或低转速风扇等可靠性高的冷却方式。使用风扇冷却时,要保证噪音指标符合标准要求。 1.3.8 热设计应考虑产品的经济性指标,在保证散热的前提下使其结构简单、可靠且体积最小、成本最低。 1.3.9 冷却系统要便于 监 控 与维 护 2 热设计基 础 2.1 术语 2.1.1 温升 指机柜内空气温度或元器件温度与环境温度的差。如果忽略温度变化对空气物的非线性影响,可以将一般环境温度下(如空调房27℃)测量获得的温升直接加上最高可能环境温度获得最恶劣环境下的器件近似温度。例如在空调房内测得某器件温升为 40℃,则在 55℃最高环境温度下该器件的温度将为 95℃。 2.1.2 热耗 指元器件正常运行时产生的热量。热耗不等同于功耗,功耗指器件的输入功率。一般电子元器件的效率比较低,大部分功率都转化为热量。计算元器...
