电子元件介绍

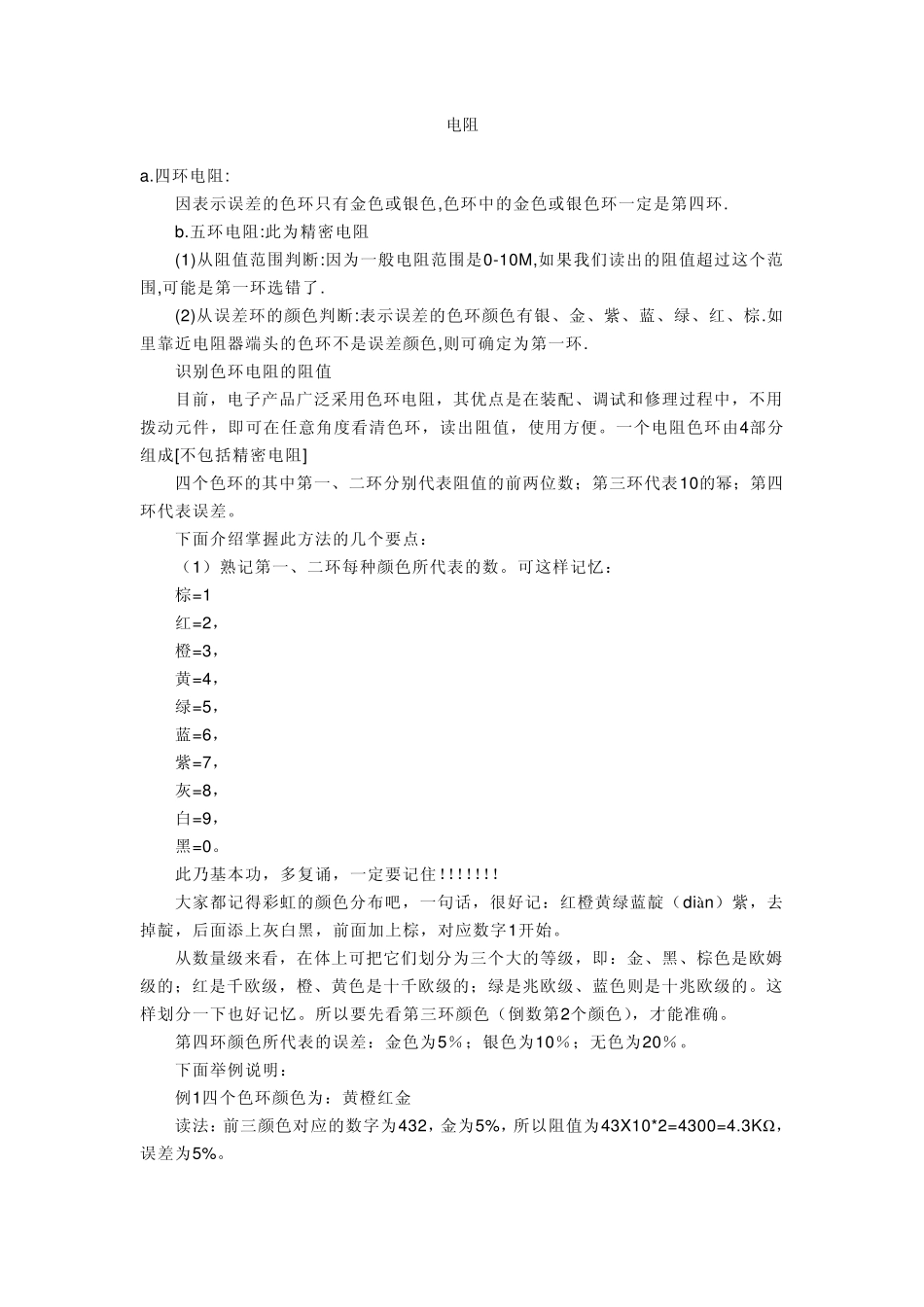

电子元件介绍_第1页
1/9
电子元件介绍_第2页
2/9
电子元件介绍_第3页
3/9
电阻 a.四环电阻: 因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环. b.五环电阻:此为精密电阻 (1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了. (2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环. 识别色环电阻的阻值 目前,电子产品广泛采用色环电阻,其优点是在装配、调试和修理过程中,不用拨动元件,即可在任意角度看清色环,读出阻值,使用方便。一个电阻色环由4部分组成[不包括精密电阻] 四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表10的幂;第四环代表误差。 下面介绍掌握此方法的几个要点: (1)熟记第一、二环每种颜色所代表的数。可这样记忆: 棕=1 红=2, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 黑=0。 此乃基本功,多复诵,一定要记住!!!!!!! 大家都记得彩虹的颜色分布吧,一句话,很好记:红橙黄绿蓝靛(dià n )紫,去掉靛,后面添上灰白黑,前面加上棕,对应数字1开始。 从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红是千欧级,橙、黄色是十千欧级的;绿是兆欧级、蓝色则是十兆欧级的。这样划分一下也好记忆。所以要先看第三环颜色(倒数第2个颜色),才能准确。 第四环颜色所代表的误差:金色为5%;银色为10%;无色为20%。 下面举例说明: 例1四个色环颜色为:黄橙红金 读法:前三颜色对应的数字为432,金为5%,所以阻值为43X10*2=4300=4.3KΩ,误差为5%。 额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏. 额定功率:所选电阻器的额定功率应大于实际承受功率的两倍以上才能保证电阻器在电路中长期工作的可靠性. 导体的长度、材料相同时,横截面积越大,电阻越小; 导体的横截面积、材料相同时,长度越长,电阻越大; 导体的横截面积、长度相同时,导体的材料不同,电阻大小不同。 大多数金属的电阻随温度的升高而增大。 电阻的阻值标法通常有色环法,数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即: 101——表示100Ω的电阻; 102——表示1KΩ的电阻; 103——表示10KΩ的电阻; 104——表示100KΩ的电阻; 105——表示1M Ω的电阻; 106——表示1...
