电子元件检测方法

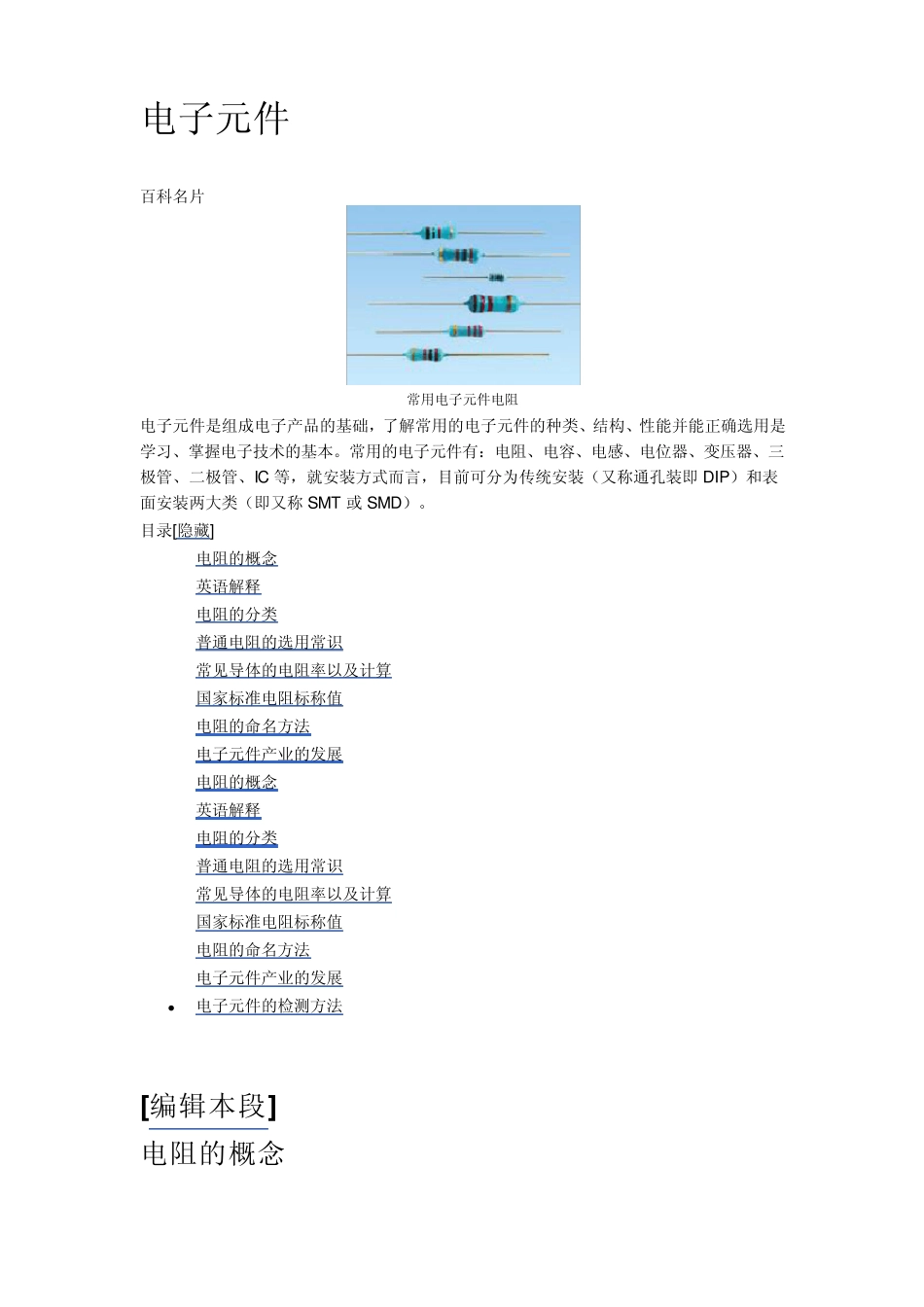

电子元件检测方法_第1页
1/23

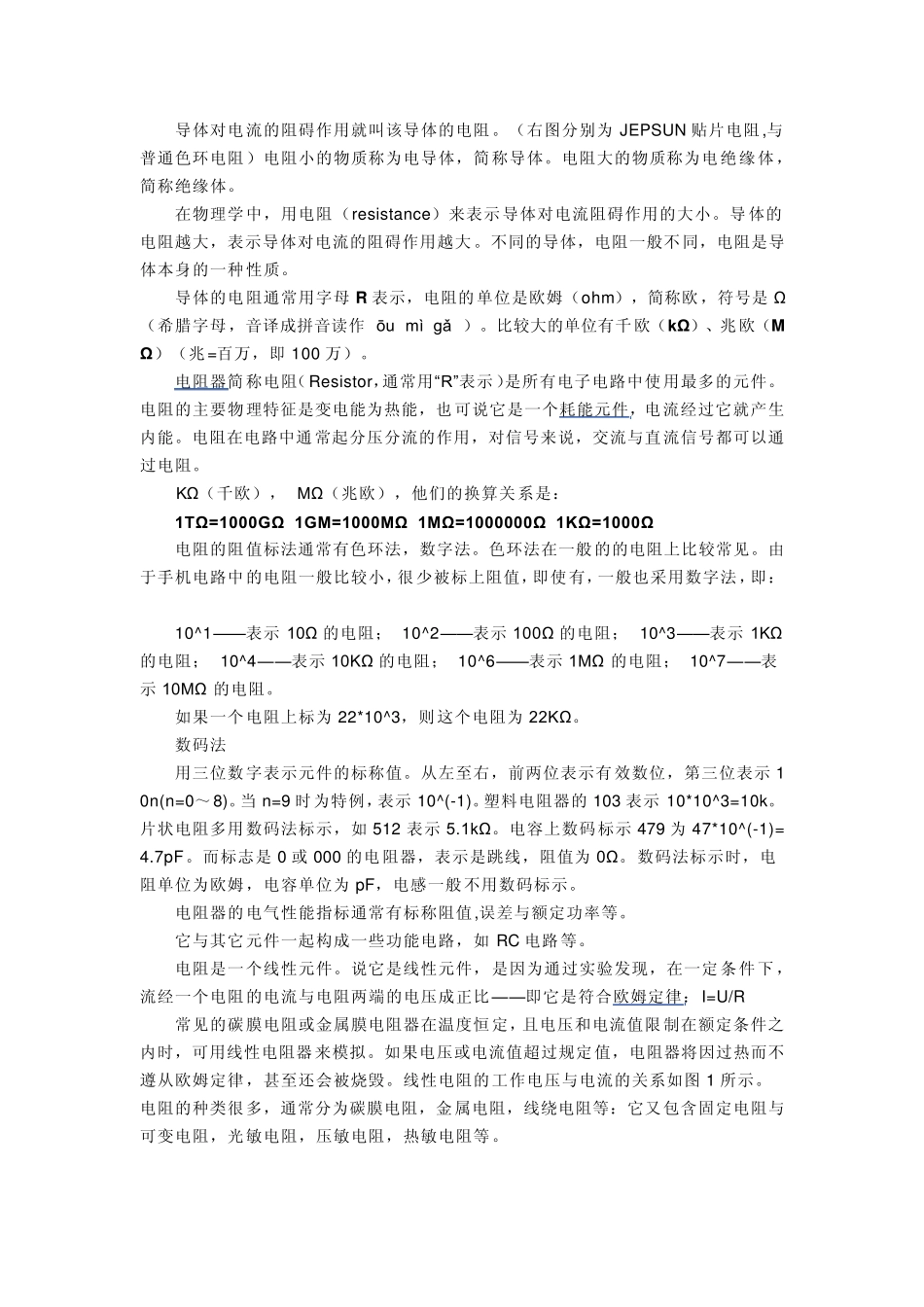

电子元件检测方法_第2页
2/23

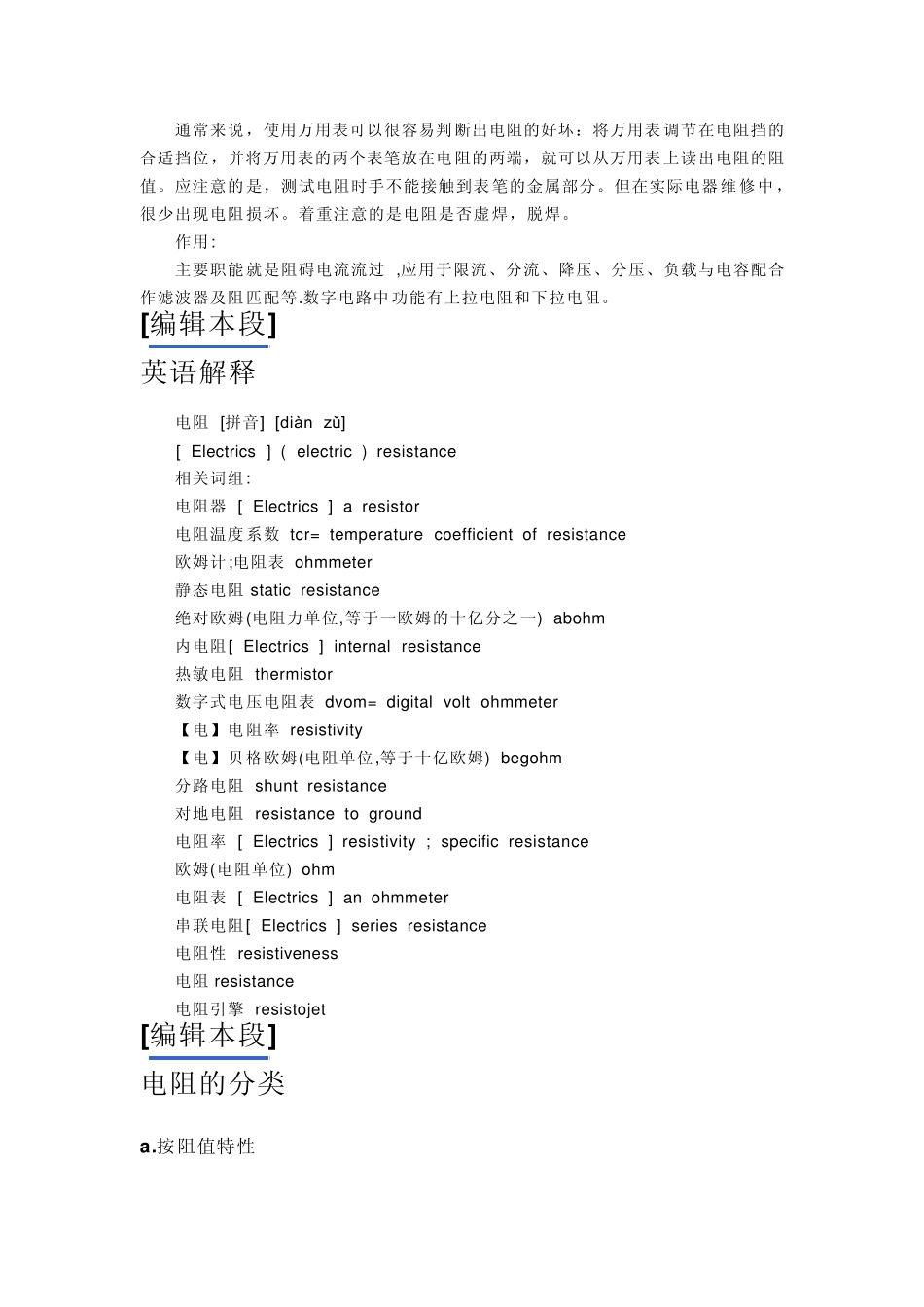

电子元件检测方法_第3页
3/23
电子元件 百科名片 常用电子元件电阻 电子元件是组成电子产品的基础,了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。常用的电子元件有:电阻、电容、电感、电位器、变压器、三极管、二极管、IC 等,就安装方式而言,目前可分为传统安装(又称通孔装即 DIP)和表面安装两大类(即又称 SMT 或 SMD)。 目录[隐藏] 电阻的概念 英语解释 电阻的分类 普通电阻的选用常识 常见导体的电阻率以及计算 国家标准电阻标称值 电阻的命名方法 电子元件产业的发展 电阻的概念 英语解释 电阻的分类 普通电阻的选用常识 常见导体的电阻率以及计算 国家标准电阻标称值 电阻的命名方法 电子元件产业的发展  电子元件的检测方法 [编辑本段] 电阻的概念 导体对电流的阻碍作用就叫该导体的电阻。(右图分别为JEPSUN 贴片电阻,与普通色环电阻)电阻小的物质称为电导体,简称导体。电阻大的物质称为电绝缘体,简称绝缘体。 在物理学中,用电阻(resistance)来表示导体对电流阻碍作用的大小。导体的电阻越大,表示导体对电流的阻碍作用越大。不同的导体,电阻一般不同,电阻是导体本身的一种性质。 导体的电阻通常用字母R 表示,电阻的单位是欧姆(ohm),简称欧,符号是Ω(希腊字母,音译成拼音读作 ōu mì gǎ )。比较大的单位有千欧(kΩ )、兆欧(MΩ )(兆=百万,即 100 万)。 电阻器简称电阻(Resistor,通常用“R” 表示)是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。 KΩ(千欧), MΩ(兆欧),他们的换算关系是: 1TΩ =1000GΩ 1GM=1000MΩ 1MΩ =1000000Ω 1KΩ =1000Ω 电阻的阻值标法通常有色环法,数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即: 10^1——表示10Ω 的电阻; 10^2——表示100Ω 的电阻; 10^3——表示1KΩ的电阻; 10^4——表示10KΩ 的电阻; 10^6——表示1MΩ 的电阻; 10^7——表示10MΩ 的电阻。 如果一个电阻上标为22*10^3,则这个电阻为22KΩ。 数码法 用三位数字表示元件的标称值。从左至右,前两位表示有效数位,第三位表示10n(n=0~8)。当 n=9 时为特例,表示10^(-1)。塑料电...
