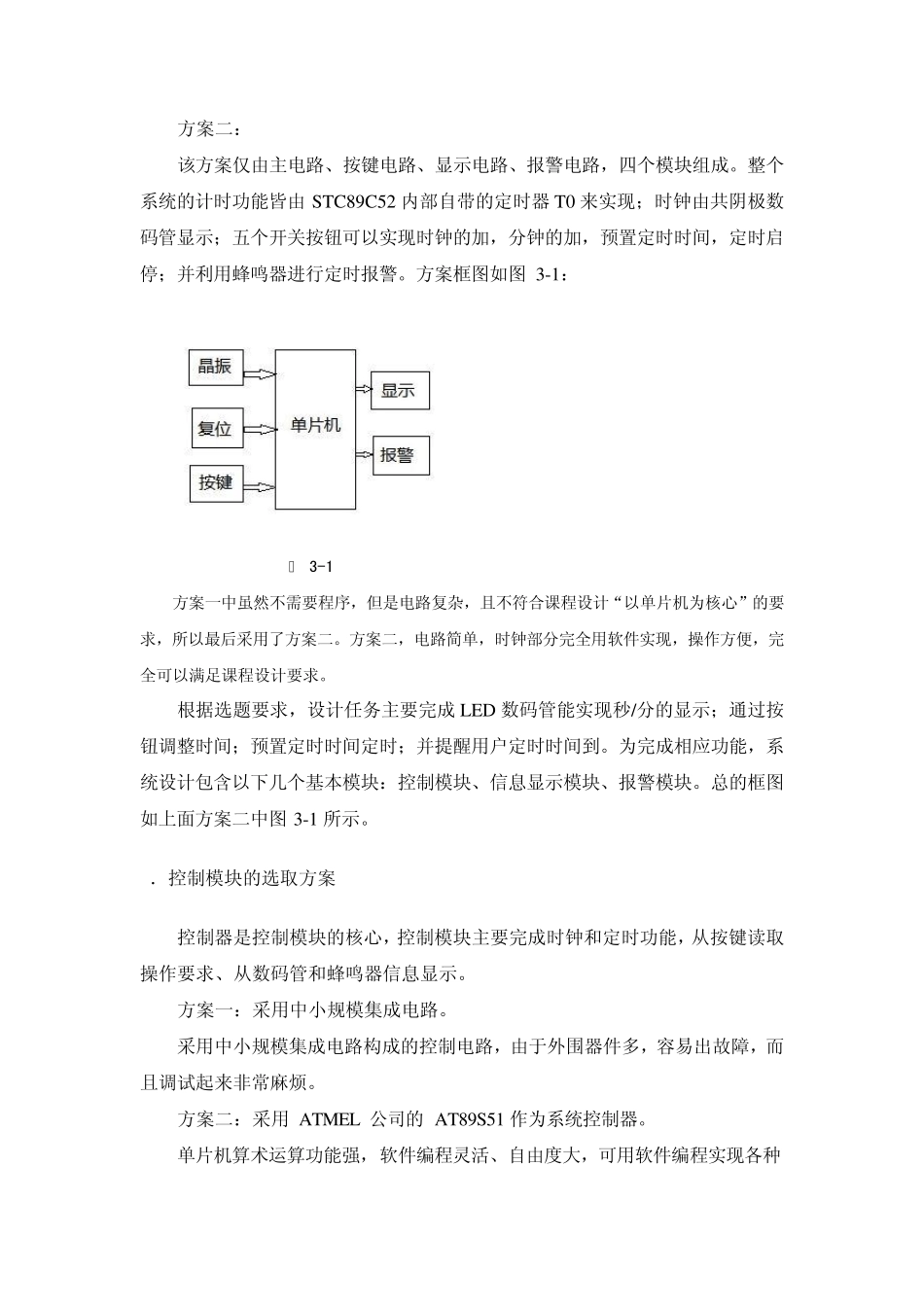

《专业实训设计报告》 设计题目：电子定时器设计 班 级 : 电子11-2班 学 号 : 1106040207 学生姓名: 李高 指导教师： 刘英哲 一、 设计要求 要求实现一个电子定时器，即根据外部输入的计定时间进行计时（时间可采用外部按键的方式输入），并实时的显示当前计时结果，当计时到计定时间后进行警报（可通过LED 闪烁或蜂鸣器）。计时时间以秒/分为显示单位，可分别实现对5 分钟，10 分钟，15 分钟和20 分钟的计时。 二、 设计的目的 1．掌握电路设计的一般方法 在前面我们已经学习了模电、数电、单片机的理论知识，并对模拟电路，数字芯片和单片机各个接口的功能、各个功能模块有了了解。通过此次课程设计，我们可以更加了解单片机及其使用，并围绕单片机设计拓展电路。 2.掌握电路仿真和调试过程 此次课程设计是一个综合设计，要求我们做出实物。在设计中我们要学习软硬件，绘制和焊接电路，通过调试使定时器能够正常工作。 3．提高总结能力 完成智能定时器实物设计后，我们要在报告中总结设计过程，经验和分析结果，对设计不足的地方提出改进建议。 三、 设计的具体实现 方案一： 采用555 定时器来输入脉冲，先通过74LS90 进行十进制计数（时钟的秒数个位），达到进位时将进位送入74LS92 进行六进制计数（时钟的秒数十位），进位送入74LS90 进行十进制计数（时钟的分位）；由 74LS47 译码后送给数码管进行显示。 方案二： 该方案仅由主电路、按键电路、显示电路、报警电路，四个模块组成。整个系统的计时功能皆由STC89C52 内部自带的定时器T0 来实现；时钟由共阴极数码管显示；五个开关按钮可以实现时钟的加，分钟的加，预置定时时间，定时启停；并利用蜂鸣器进行定时报警。方案框图如图3-1： 图 3-1 方案一中虽然不需要程序，但是电路复杂，且不符合课程设计“以单片机为核心”的要求，所以最后采用了方案二。方案二，电路简单，时钟部分完全用软件实现，操作方便，完全可以满足课程设计要求。 根据选题要求，设计任务主要完成LED 数码管能实现秒/分的显示；通过按钮调整时间；预置定时时间定时；并提醒用户定时时间到。为完成相应功能，系统设计包含以下几个基本模块：控制模块、信息显示模块、报警模块。总的框图如上面方案二中图3-1 所示。 1．控制模块的选取方案 控制器是控制模块的核心，控制模块主要完成时钟和定时功能，从按键读取操作要求、从数码管和蜂鸣器信息显示。 方案一：采用中...
