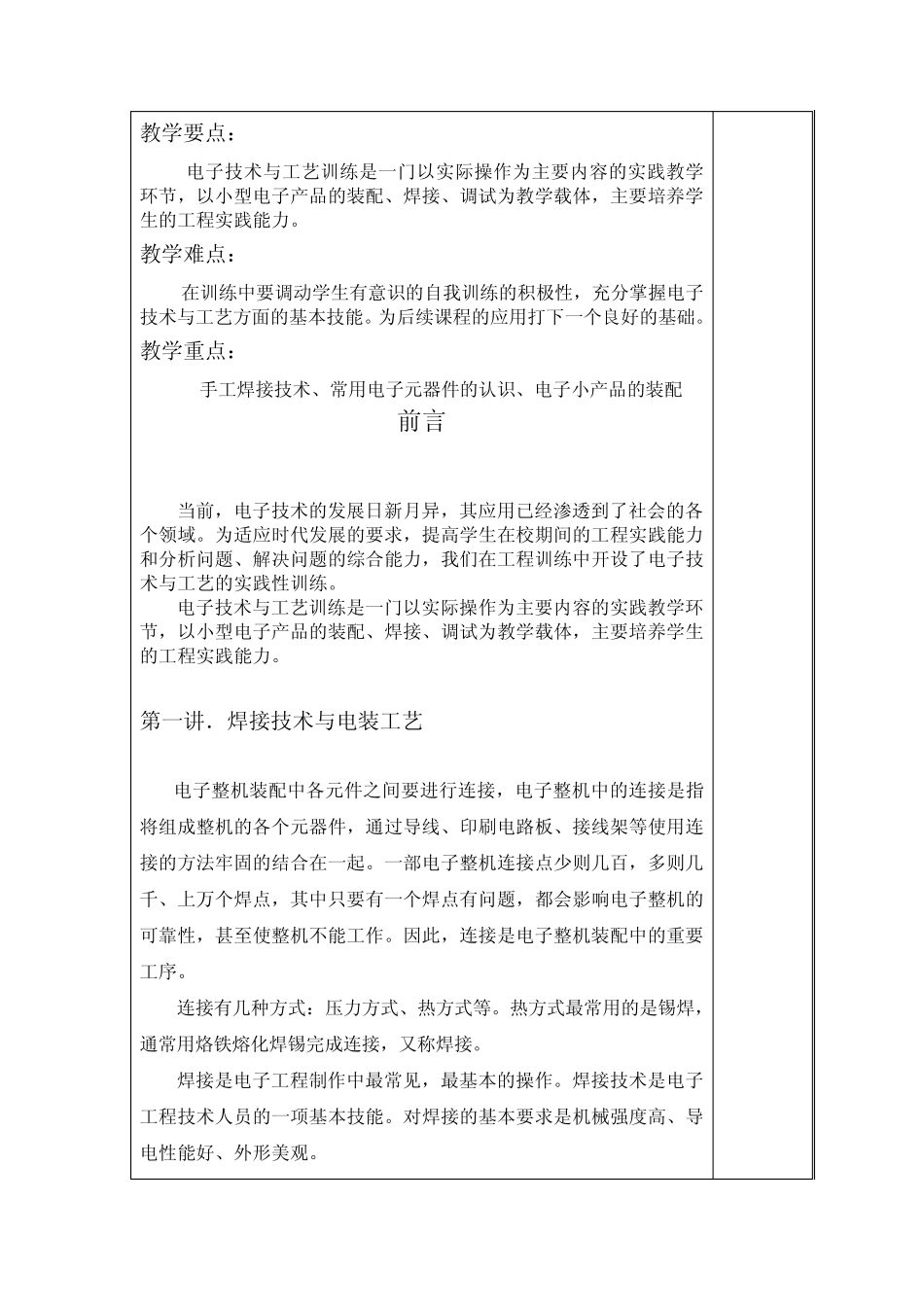

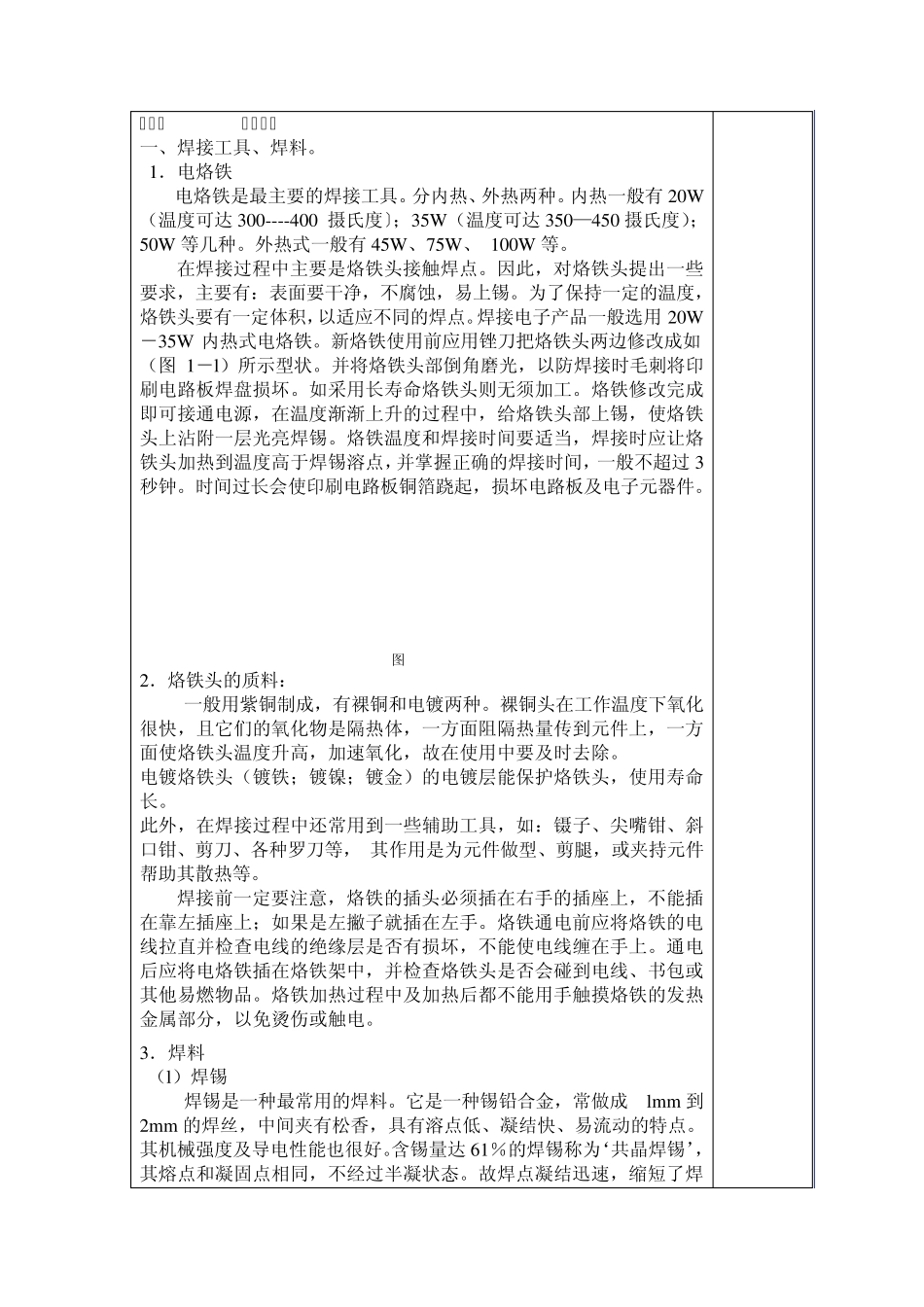

工程训练（电子技术与工艺B）教 案 教学要点： 电子技术与工艺训练是一门以实际操作为主要内容的实践教学环节，以小型电子产品的装配、焊接、调试为教学载体，主要培养学生的工程实践能力。 教学难点： 在训练中要调动学生有意识的自我训练的积极性，充分掌握电子技术与工艺方面的基本技能。为后续课程的应用打下一个良好的基础。 教学重点： 手工焊接技术、常用电子元器件的认识、电子小产品的装配 前言 当前，电子技术的发展日新月异，其应用已经渗透到了社会的各个领域。为适应时代发展的要求，提高学生在校期间的工程实践能力和分析问题、解决问题的综合能力，我们在工程训练中开设了电子技术与工艺的实践性训练。 电子技术与工艺训练是一门以实际操作为主要内容的实践教学环节，以小型电子产品的装配、焊接、调试为教学载体，主要培养学生的工程实践能力。 第一讲．焊接技术与电装工艺 电子整机装配中各元件之间要进行连接，电子整机中的连接是指将组成整机的各个元器件，通过导线、印刷电路板、接线架等使用连接的方法牢固的结合在一起。一部电子整机连接点少则几百，多则几千、上万个焊点，其中只要有一个焊点有问题，都会影响电子整机的可靠性，甚至使整机不能工作。因此，连接是电子整机装配中的重要工序。 连接有几种方式：压力方式、热方式等。热方式最常用的是锡焊，通常用烙铁熔化焊锡完成连接，又称焊接。 焊接是电子工程制作中最常见，最基本的操作。焊接技术是电子工程技术人员的一项基本技能。对焊接的基本要求是机械强度高、导电性能好、外形美观。 第一节 焊接技术 一、焊接工具、焊料。 1．电烙铁 电烙铁是最主要的焊接工具。分内热、外热两种。内热一般有20W（温度可达300----400 摄氏度〕；35W（温度可达350—450 摄氏度）；50W 等几种。外热式一般有45W、75W、 100W 等。 在焊接过程中主要是烙铁头接触焊点。因此，对烙铁头提出一些要求，主要有：表面要干净，不腐蚀，易上锡。为了保持一定的温度，烙铁头要有一定体积，以适应不同的焊点。焊接电子产品一般选用 20W－35W 内热式电烙铁。新烙铁使用前应用锉刀把烙铁头两边修改成如（图 1－l）所示型状。并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。如采用长寿命烙铁头则无须加工。烙铁修改完成即可接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上沾附一层光亮焊锡。烙铁温度和焊接时间要适当，焊接时应让烙铁头...
