电子技术基础期末复习资料

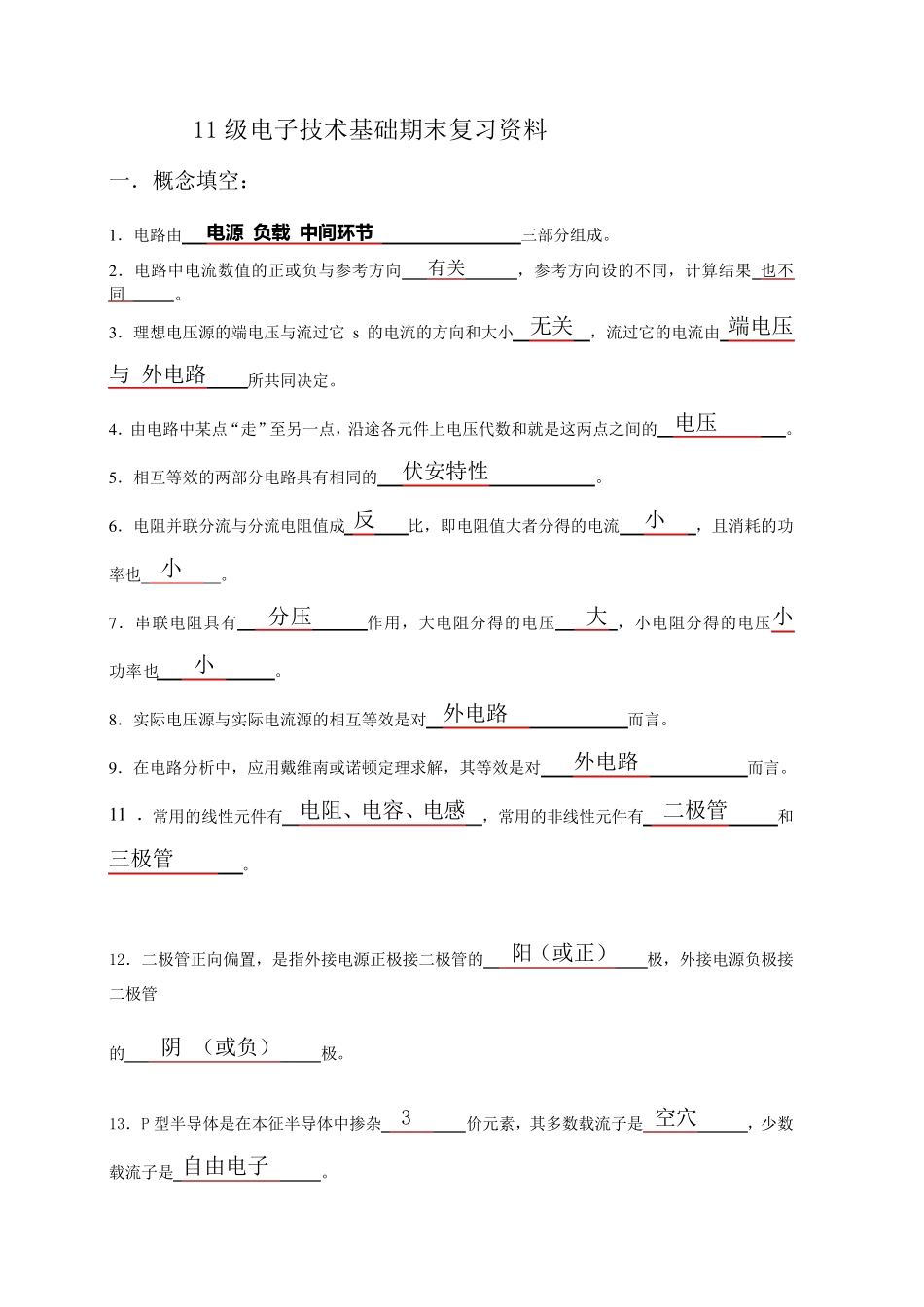

11 级电子技术基础期末复习资料 一．概念填空： 1．电路由 电 源 负 载 中间环节 三部分组成。 2．电路中电流数值的正或负与参考方向 有关 ，参考方向设的不同，计算结果 也不同 。 3．理想电压源的端电压与流过它s 的电流的方向和大小 无关 ，流过它的电流由 端电压与 外电路 所共同决定。 4．由电路中某点“走”至另一点，沿途各元件上电压代数和就是这两点之间的 电压 。 5．相互等效的两部分电路具有相同的 伏安特性 。 6．电阻并联分流与分流电阻值成 反 比，即电阻值大者分得的电流 小 ，且消耗的功率也 小 。 7．串联电阻具有 分压 作用，大电阻分得的电压 大 ，小电阻分得的电压小 功率也 小 。 8．实际电压源与实际电流源的相互等效是对 外电路 而言。 9．在电路分析中，应用戴维南或诺顿定理求解，其等效是对 外电路 而言。 11 ．常用的线性元件有 电阻、电容、电感 ，常用的非线性元件有 二极管 和 三极管 。 12．二极管正向偏置，是指外接电源正极接二极管的 阳（或正） 极，外接电源负极接二极管 的 阴 （或负） 极。 13．P 型半导体是在本征半导体中掺杂 3 价元素，其多数载流子是 空穴 ，少数载流子是 自 由电子 。 40. N 型半导体是在本征半导体中掺杂 5 价元素，其多数载流子是 自由电子 ，少数载流子是 空穴 。 14．若三极管工作在放大区，其发射结必须 正偏 、集电结必须 反偏 ；三极管最重要的特性是具有 电流放大 作用。 15.根据换路定则，如果电路在t=0 时刻发生换路，则电容的电压uc(0+)= uc(0-) ,电感电流il (0+)= il (0-) 。 16.三极管工作时，有三种可能的工作状态，它们分别是__放大状态_、___饱和状态、___截止状态_____。 38．3 个输入的译码器，最多可译出 __8____(2×2×2)____ 路的输出。 17.4 个输入的译码器，最多可译出 __16___（2×2×2×2）______ 路的输出。 18.根据逻辑功能的不同，可将数字电路分为___组合______逻辑电路和 时序________逻辑电路两大类。 19.F= A——(B+C) +AB C——的最小项表达式是 m1+m2+m3+m6 。 20．两个电压值不同的理想电压源并联，在实际电路中将 不允许（或不存在） 。 33．两个电流值不同的理想电流源串联，在实际电路中将 不允许（或不存在） 。 21.基本数字逻辑关系有 与 、 或 、 非 三种。 23 ．对电路中任一节点，任一时刻流入该节点...
