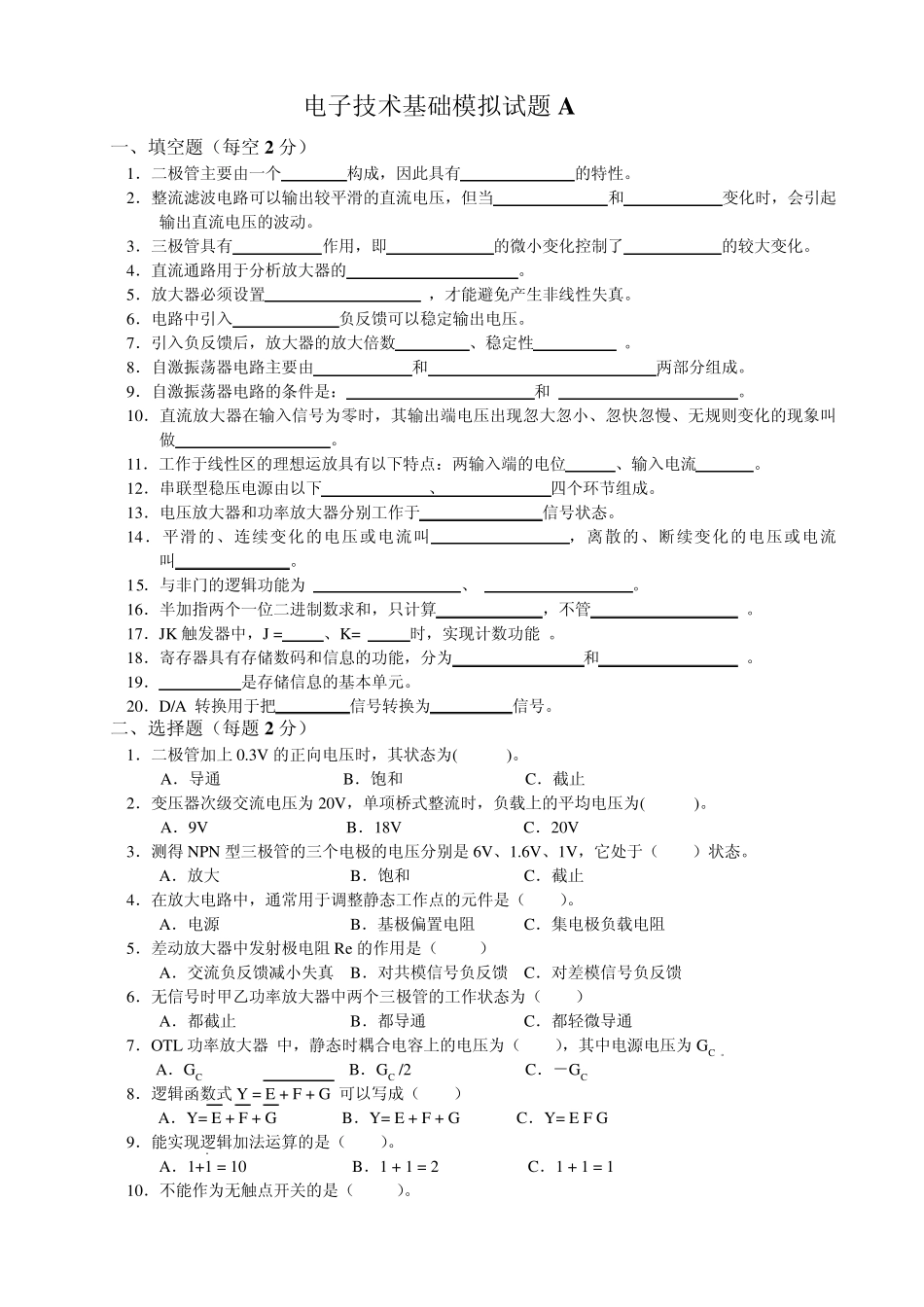

电子技术基础模拟试题A 一、填空题(每空 2 分) 1.二极管主要由一个 构成,因此具有 的特性。 2.整流滤波电路可以输出较平滑的直流电压,但当 和 变化时,会引起输出直流电压的波动。 3.三极管具有 作用,即 的微小变化控制了 的较大变化。 4.直流通路用于分析放大器的 。 5.放大器必须设置 ,才能避免产生非线性失真。 6.电路中引入 负反馈可以稳定输出电压。 7.引入负反馈后,放大器的放大倍数 、稳定性 。 8.自激振荡器电路主要由 和 两部分组成。 9.自激振荡器电路的条件是: 和 。 10.直流放大器在输入信号为零时,其输出端电压出现忽大忽小、忽快忽慢、无规则变化的现象叫做 。 11.工作于线性区的理想运放具有以下特点:两输入端的电位 、输入电流 。 12.串联型稳压电源由以下 、 四个环节组成。 13.电压放大器和功率放大器分别工作于 信号状态。 14.平滑的、连续变化的电压或电流叫 ,离散的、断续变化的电压或电流叫 。 15.与非门的逻辑功能为 、 。 16.半加指两个一位二进制数求和,只计算 ,不管 。 17.JK 触发器中,J = 、K= 时,实现计数功能 。 18.寄存器具有存储数码和信息的功能,分为 和 。 19. 是存储信息的基本单元。 20.D/A 转换用于把 信号转换为 信号。 二、选择题(每题2 分) 1.二极管加上 0.3V 的正向电压时,其状态为( )。 A.导通 B.饱和 C.截止 2.变压器次级交流电压为 20V,单项桥式整流时,负载上的平均电压为( )。 A.9V B.18V C.20V 3.测得 NPN 型三极管的三个电极的电压分别是 6V、1.6V、1V,它处于( )状态。 A.放大 B.饱和 C.截止 4.在放大电路中,通常用于调整静态工作点的元件是( )。 A.电源 B.基极偏置电阻 C.集电极负载电阻 5.差动放大器中发射极电阻 Re的作用是( ) A.交流负反馈减小失真 B.对共模信号负反馈 C.对差模信号负反馈 6.无信号时甲乙功率放大器中两个三极管的工作状态为( ) A.都截止 B.都导通 C.都轻微导通 7.OTL 功率放大器 中,静态时耦合电容上的电压为( ),其中电源电压为 GC 。 A.GC B.GC /2 C.-GC 8.逻辑函数式 Y = E + F + G 可以写成( ) A.Y= E + F + G B.Y= E + F + G C.Y= E F G 9.能实现逻辑加法运算的是( )。 A.1+1 = 10 B.1 + 1 = 2 C.1 + 1 = ...
