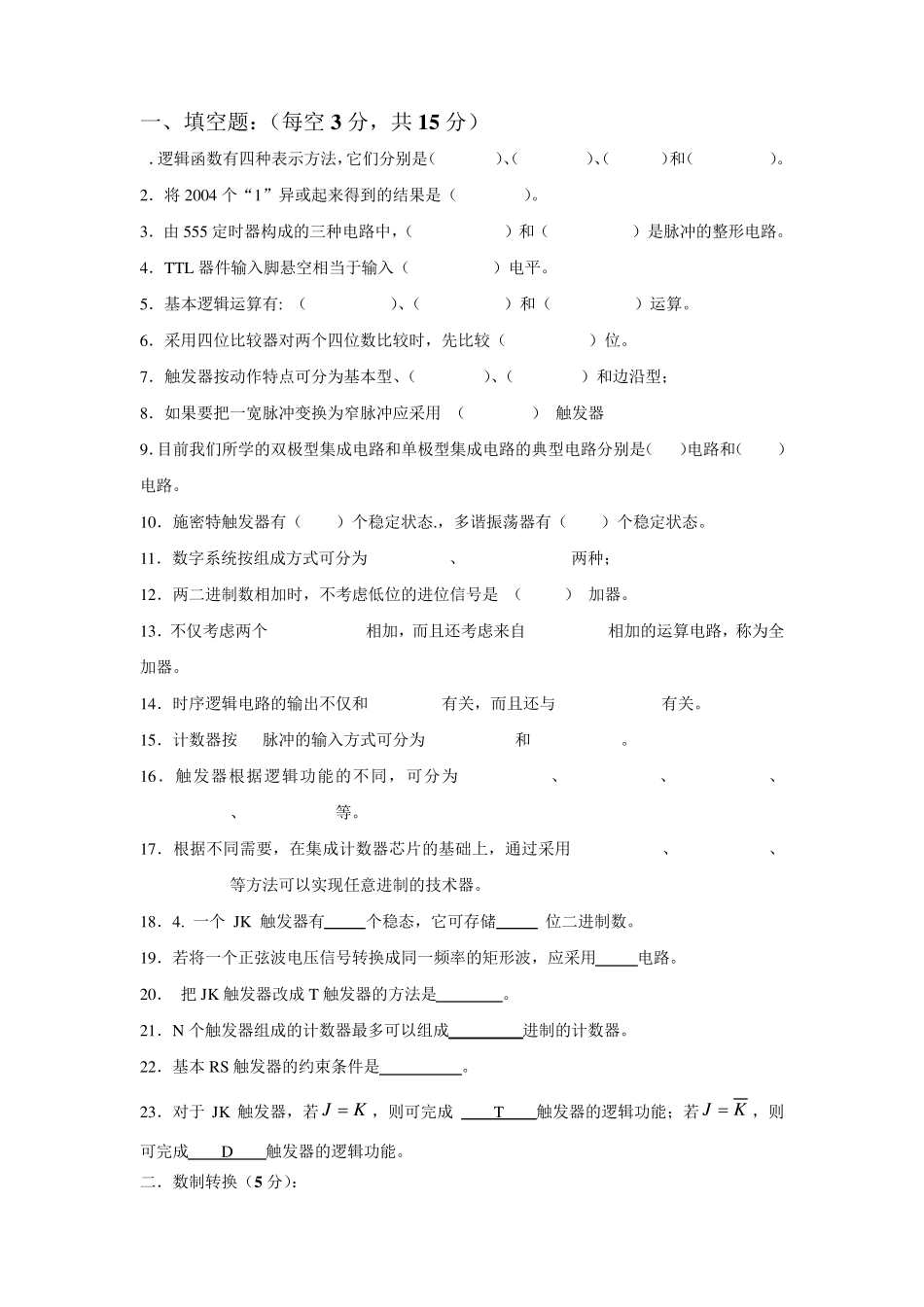

一、填空题：（每空3 分，共1 5 分） 1．逻辑函数有四种表示方法，它们分别是（ ）、（ ）、（ ）和（ ）。 2．将2004 个“1”异或起来得到的结果是（ ）。 3．由 555 定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。 4．TTL 器件输入脚悬空相当于输入（ ）电平。 5．基本逻辑运算有: （ ）、（ ）和（ ）运算。 6．采用四位比较器对两个四位数比较时，先比较（ ）位。 7．触发器按动作特点可分为基本型、（ ）、（ ）和边沿型； 8．如果要把一宽脉冲变换为窄脉冲应采用 （ ） 触发器 9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ ）电路和（ ）电路。 10．施密特触发器有（ ）个稳定状态.，多谐振荡器有（ ）个稳定状态。 11．数字系统按组成方式可分为 、 两种； 12．两二进制数相加时，不考虑低位的进位信号是 （ ） 加器。 13．不仅考虑两个____________相加，而且还考虑来自__________相加的运算电路，称为全加器。 14．时序逻辑电路的输出不仅和_________有关，而且还与_____________有关。 15．计数器按 CP脉冲的输入方式可分为___________和___________。 16．触发器根据逻辑功能的不同，可分为___________、___________、___________、___________、___________等。 17．根据不同需要，在集成计数器芯片的基础上，通过采用___________、___________、___________等方法可以实现任意进制的技术器。 18．4. 一个 JK 触发器有 个稳态，它可存储 位二进制数。 19．若将一个正弦波电压信号转换成同一频率的矩形波，应采用 电路。 20． 把 JK 触发器改成 T 触发器的方法是 。 21．N 个触发器组成的计数器最多可以组成 进制的计数器。 22．基本 RS 触发器的约束条件是 。 23．对于 JK 触发器，若KJ ，则可完成 T 触发器的逻辑功能；若KJ ，则可完成 D 触发器的逻辑功能。 二．数制转换（5 分）： 1、（１１．００１）２＝（ ）１６＝（ ）１０ 2、（８Ｆ．ＦＦ）１６＝（ ）２＝（ ）１０ 3、（ ２５．７）１０＝（ ）２＝（ ）１６ 4、（＋１０１１Ｂ）原码＝（ ）反码=( )补码 5、（－１０１０１０Ｂ）原码＝（ ）反码=( )补码 三．函数化简题：（5 分） 1、 化简等式 YABCABCABC CBACBAY DCACBABADCY)(，给定约束条件为：ＡＢ＋ＣＤ＝０ 2 用卡诺图化简函数为最简...
