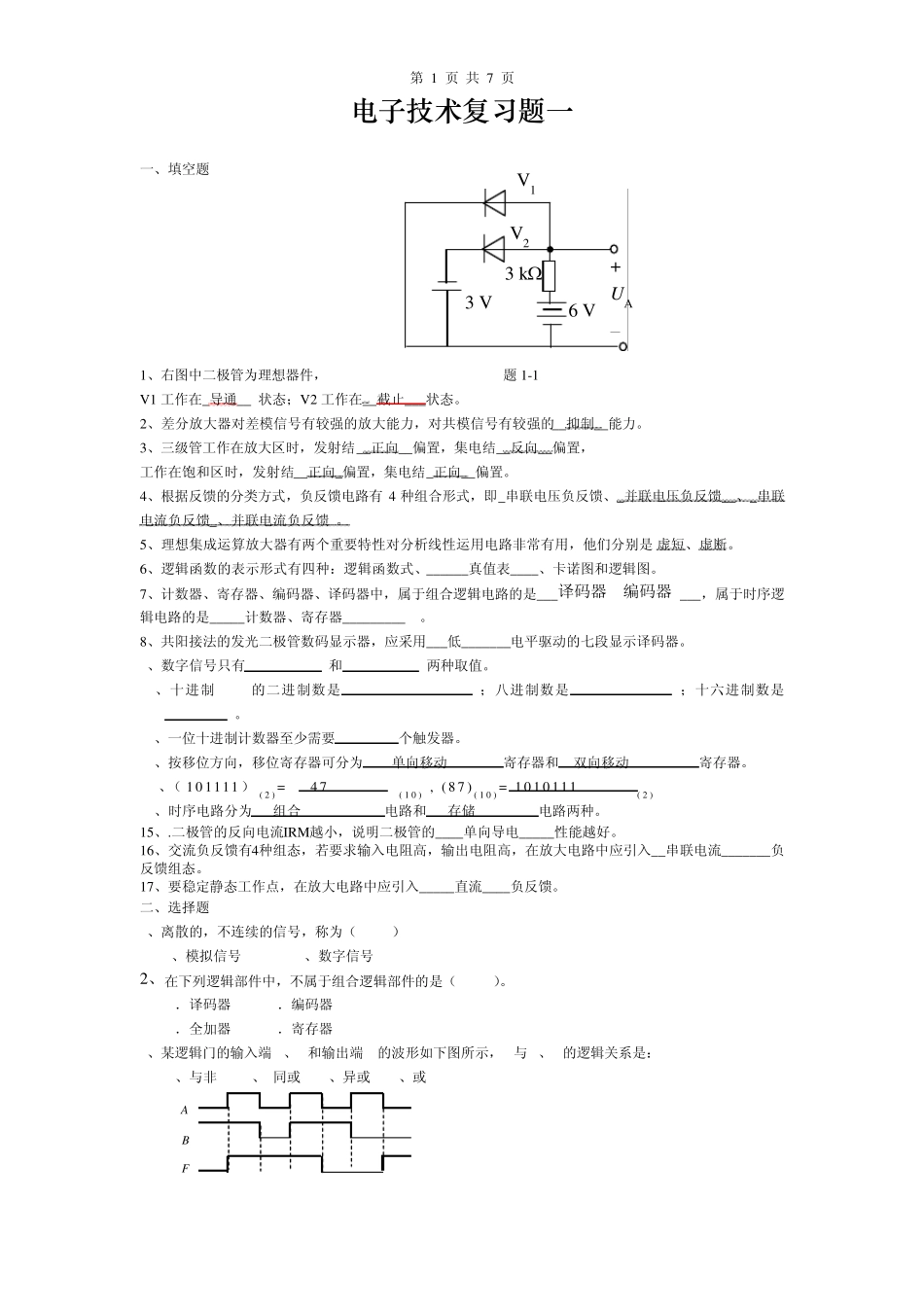

第 1 页 共 7 页 电子技术复习题一 一、填空题 1、右图中二极管为理想器件， 题 1-1 V1 工作在_导通__ 状态；V2 工作在__截止___状态。 2、差分放大器对差模信号有较强的放大能力，对共模信号有较强的__抑制__能力。 3、三级管工作在放大区时，发射结__正向__偏置，集电结__反向__偏置， 工作在饱和区时，发射结__正向_偏置，集电结_正向__偏置。 4、根据反馈的分类方式，负反馈电路有 4 种组合形式，即_串联电压负反馈、_并联电压负反馈__、_串联电流负反馈_、并联电流负反馈 。 5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用，他们分别是 虚短、虚断。 6、逻辑函数的表示形式有四种：逻辑函数式、______真值表____、卡诺图和逻辑图。 7、计数器、寄存器、编码器、译码器中，属于组合逻辑电路的是___译码器 编码器 ___，属于时序逻辑电路的是_____计数器、寄存器_________ 。 8、共阳接法的发光二极管数码显示器，应采用___低_______电平驱动的七段显示译码器。 9、数字信号只有 0 和 1 两种取值。 10、十进制 123的二进制数是 1111011 ；八进制数是 173 ；十六进制数是 7B 。 11、一位十进制计数器至少需要 4 个触发器。 12、按移位方向，移位寄存器可分为 单向移动 寄存器和 双向移动 寄存器。 13、（1 0 1111 ）( 2 ) = 4 7 ( 1 0 ) , ( 8 7 ) ( 1 0 ) = 1 0 1 0 111 ( 2 ) 14、时序电路分为 组合 电路和 存储 电路两种。 15、.二极管的反向电流IRM越小，说明二极管的____单向导电_____性能越好。 16、交流负反馈有4种组态，若要求输入电阻高，输出电阻高，在放大电路中应引入__串联电流_______负反馈组态。 17、要稳定静态工作点，在放大电路中应引入_____直流____负反馈。 二、选择题 1、离散的，不连续的信号，称为（B ） A、模拟信号 B、数字信号 2、在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。 A．译码器 B．编码器 C．全加器 D．寄存器 3、某逻辑门的输入端A、B和输出端F的波形如下图所示，F与A、B的逻辑关系是：B A、与非 B、 同或 C、异或 D、或 A B F V2 V1 3k 6V 3V + U A — 第 2 页 共 7 页 4、8线—3线优先编码器的输入为70II ，当优先级别最高的7I 有效时，其输出012 YYY 的值是（ C ） A、111 B、010 C、000 D、101 5、JK触发器在 CP作用...
