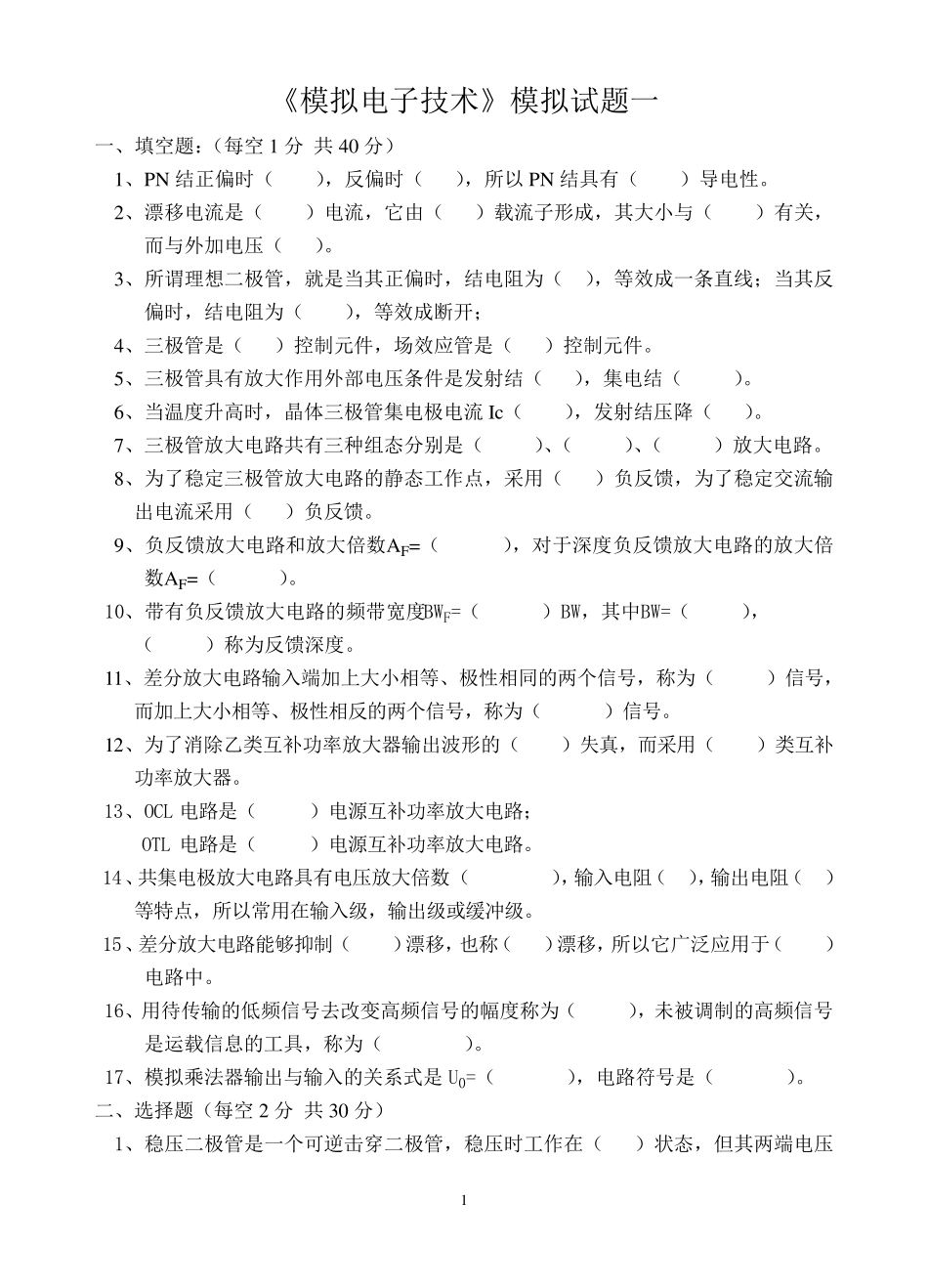

1 《模拟电子技术》模拟试题一 一、填空题：（每空 1 分 共 40 分） 1、PN 结正偏时（ ），反偏时（ ），所以 PN 结具有（ ）导电性。 2、漂移电流是（ ）电流，它由（ ）载流子形成，其大小与（ ）有关，而与外加电压（ ）。 3、所谓理想二极管，就是当其正偏时，结电阻为（ ），等效成一条直线；当其反偏时，结电阻为（ ），等效成断开； 4、三极管是（ ）控制元件，场效应管是（ ）控制元件。 5、三极管具有放大作用外部电压条件是发射结（ ），集电结（ ）。 6、当温度升高时，晶体三极管集电极电流 Ic（ ），发射结压降（ ）。 7、三极管放大电路共有三种组态分别是（ ）、（ ）、（ ）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（ ）负反馈，为了稳定交流输出电流采用（ ）负反馈。 9、负反馈放大电路和放大倍数AF=（ ），对于深度负反馈放大电路的放大倍数AF=（ ）。 10、带有负反馈放大电路的频带宽度BWF=（ ）BW，其中BW=（ ）， （ ）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（ ）信号，而加上大小相等、极性相反的两个信号，称为（ ）信号。 12、为了消除乙类互补功率放大器输出波形的（ ）失真，而采用（ ）类互补功率放大器。 13、OCL 电路是（ ）电源互补功率放大电路； OTL 电路是（ ）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（ ），输入电阻（ ），输出电阻（ ）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（ ）漂移，也称（ ）漂移，所以它广泛应用于（ ）电路中。 16、用待传输的低频信号去改变 高频信号的幅 度称为（ ），未 被 调 制的高频信号是运 载信息 的工具，称为（ ）。 17、模拟乘 法 器输出与输入的关系 式 是 U0=（ ），电路符 号是（ ）。 二、选 择 题（每空 2 分 共 30 分） 1、稳压二极管是一个可 逆 击 穿 二极管，稳压时工作在（ ）状 态，但 其两端电压 2 必须（ ），它的稳压值Uz 才有导通电流，否则处于（ ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ ），该管是（ ）型。 A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器...
